隔膜閥結構的最大特點是閥內隔膜能將工作介質與閥瓣、閥桿等部件分隔開來，使閥件不受介質腐蝕，介質也不會外漏，省去了密封結構。

 隔(ge)膜閥有屋脊式、截止式、直流式、直通式等幾種結構形式。

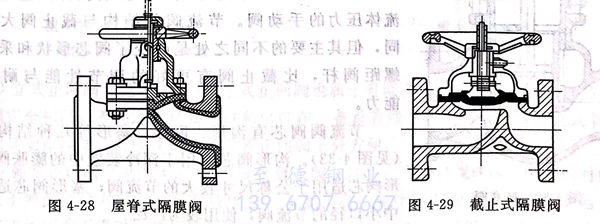

1. 屋脊式隔膜閥（見圖4-28)

  為(wei)最(zui)常(chang)用(yong)的一種(zhong)結(jie)構(gou)形式。關閉時，帶有隔(ge)膜的閥(fa)瓣下移(yi)，使其(qi)與閥(fa)體的脊背密封，達(da)到切(qie)斷流(liu)體的要求。其(qi)結(jie)構(gou)簡單，維修方便，流(liu)體阻(zu)力小，因而得到廣泛應用(yong)。

2. 截止式(shi)隔膜閥（見圖4-29)

  結構(gou)與截止閥相似，類似在(zai)截止閥的(de)閥瓣下(xia)方裝置隔(ge)膜以隔(ge)斷流體。但其結構(gou)復(fu)雜(za)，流體阻力大，目(mu)前已較(jiao)少采(cai)用。

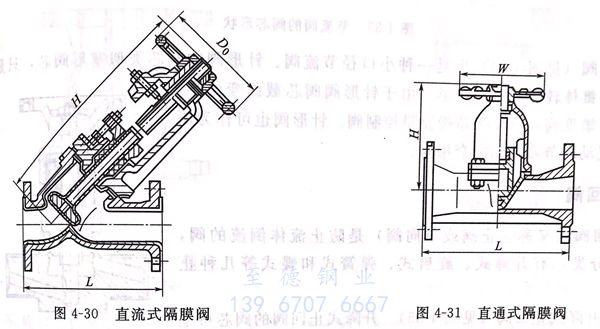

3. 直流式隔膜閥（見圖(tu)4-30)

  為截止(zhi)式隔膜(mo)閥(fa)的(de)(de)改(gai)型(xing)結構，形同Y型(xing)閥(fa)，其結構仍(reng)很復雜(za)，但改(gai)善(shan)了流體的(de)(de)流通(tong)狀態，減小了阻(zu)力。

4. 直通(tong)式(shi)隔膜閥（見(jian)圖4-31)

 其流體(ti)的流道近似直線，阻力很(hen)小，適用于易阻塞的介質。

 閘板式隔(ge)膜閥(fa)的通道及密封形式與閘閥(fa)相(xiang)似，因(yin)啟閉時隔(ge)膜變(bian)形及磨損很大，使用(yong)壽命短，所以已(yi)很少采用(yong)。
