一、鋼制管法(fa)蘭（GB/T 9124-2010）

  1. 對焊連接(jie)端(duan)的(de)型式及(ji)尺(chi)寸(cun)

   a. 用PN標記的法蘭對焊連接(jie)端的型式及尺(chi)寸

    包括用PN標記的高清下載香蕉視頻app蘋果:對焊法蘭（WN)及A型對焊環板式高清下載香蕉視頻app蘋果:松套法蘭（LPC)的對焊連接端兩種。

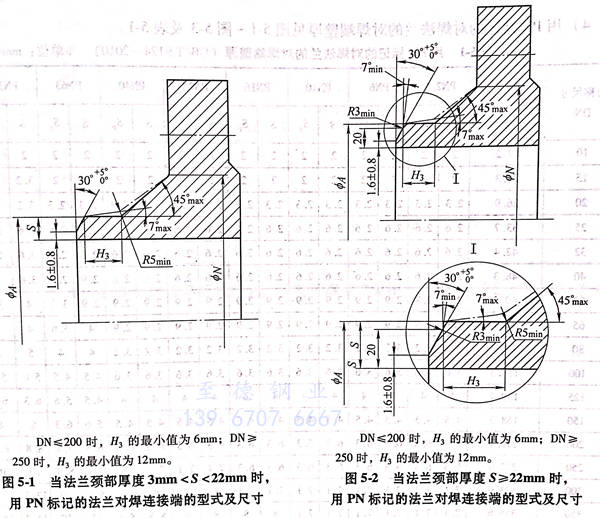

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

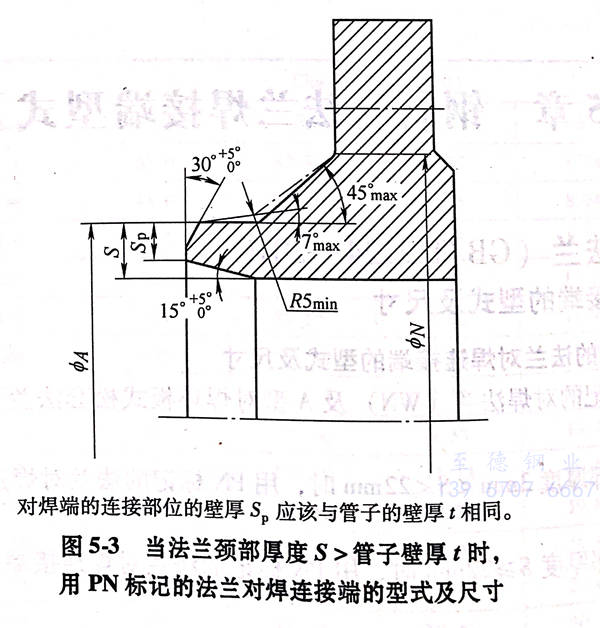

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

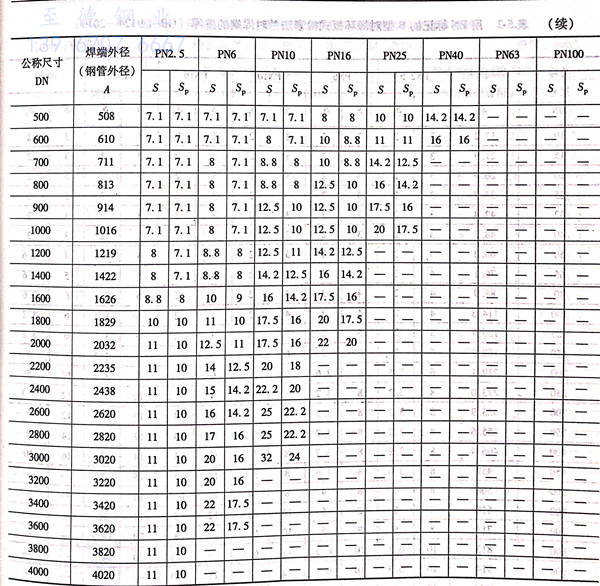

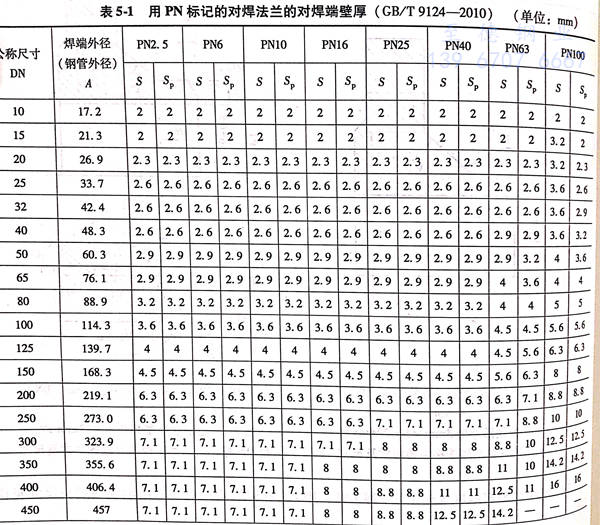

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

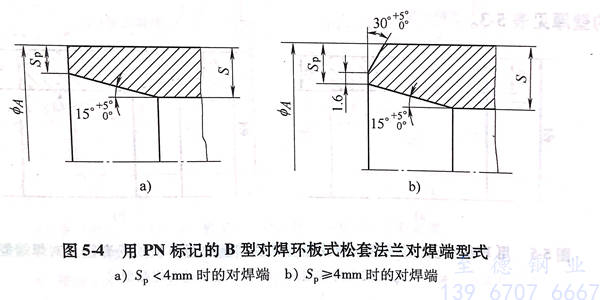

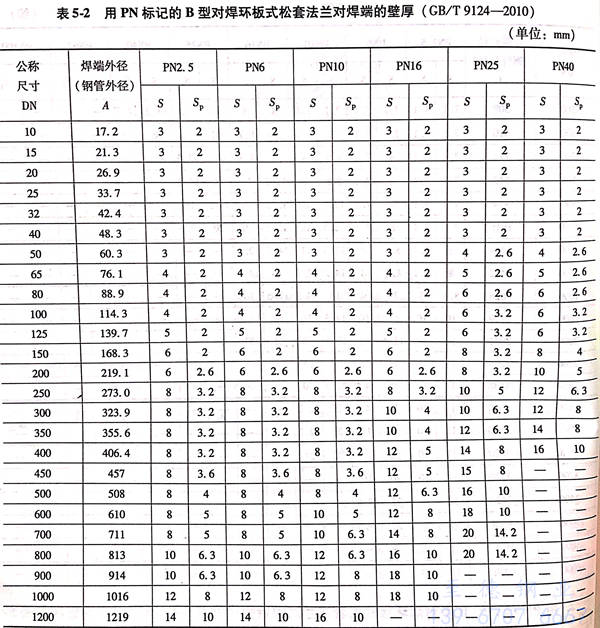

  b. 用 PN 標記的 B型對(dui)焊環板式松(song)套法蘭對(dui)焊端(duan)型式見圖5-4 ，其對(dui)焊端(duan)的壁厚見表 5-2 。

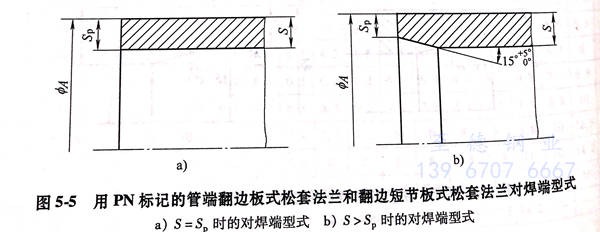

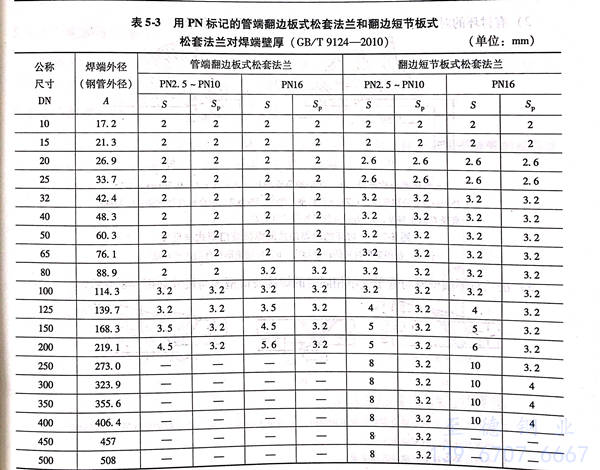

  c.  用 PN 標記(ji)的管端翻(fan)邊(bian)板式(shi)(shi)松套法蘭(lan)(lan) 和 翻(fan)邊(bian)短節板式(shi)(shi)松套法蘭(lan)(lan)對(dui)焊(han)(han)端型式(shi)(shi)見圖 5-5，對(dui)焊(han)(han)端的壁厚見表 5-3 。

  d. 用Class 標(biao)記的法蘭對焊連接(jie)端型(xing)式與(yu)尺寸

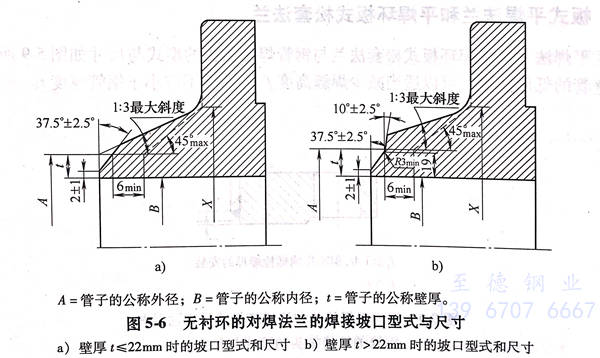

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

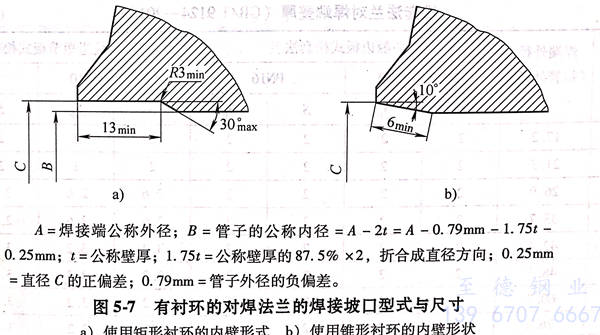

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

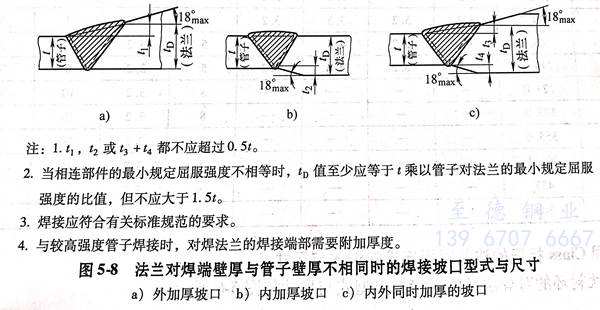

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板式(shi)平(ping)焊法蘭和(he)平(ping)焊環板式(shi)松套(tao)法蘭

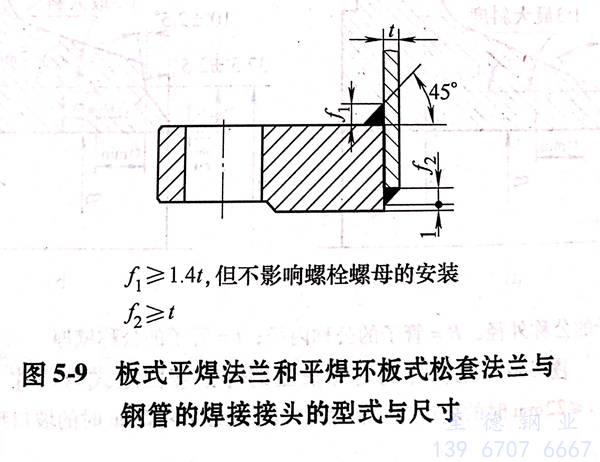

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸平焊法蘭

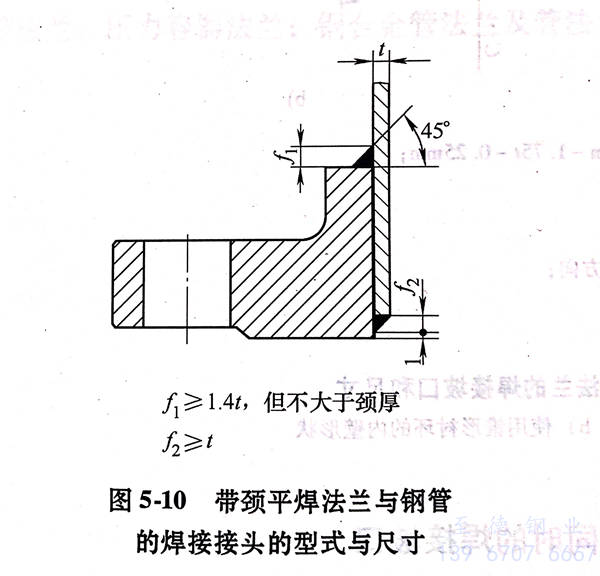

 帶頸高清下載香蕉視頻app蘋果:平焊法蘭與高清下載香蕉視頻app蘋果:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承插焊法蘭

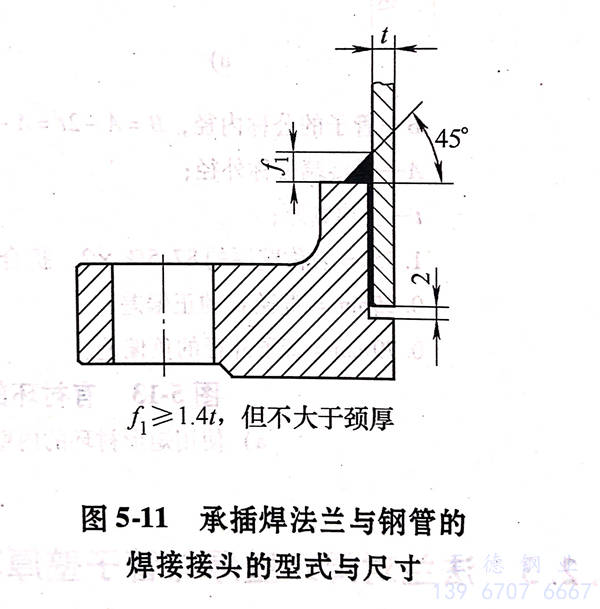

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二(er)、大直徑鋼制管(guan)法蘭（GB/T 13402-2010）

 1. 無襯環的對焊法(fa)蘭的焊接坡(po)口

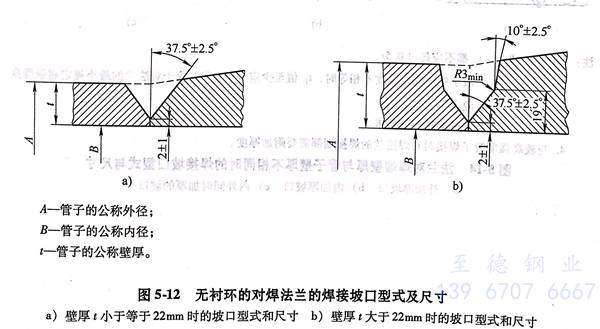

   無襯環的對焊法蘭的焊接坡口(kou)型(xing)式與尺寸如圖 5-12 所(suo)示。

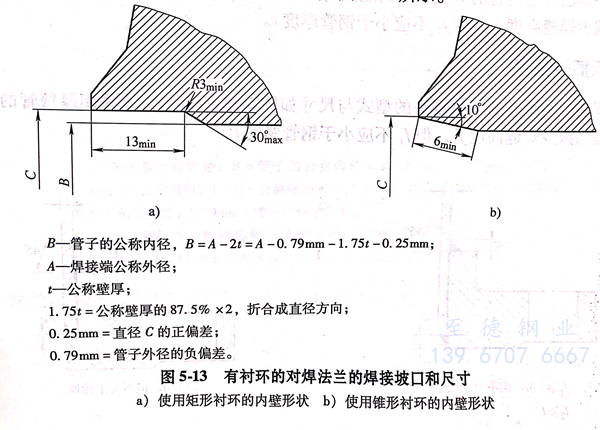

 2. 有襯環的對焊法蘭的焊接坡口

   有襯環的對焊法(fa)蘭的焊接坡(po)口型式與尺寸(cun)如圖 5-13 所示。

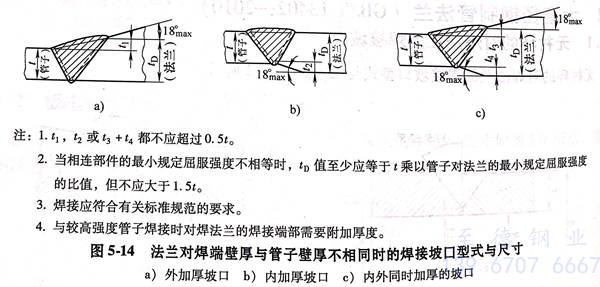

 3.  法蘭對焊端壁厚與(yu)管子壁厚不相同(tong)時(shi)的焊接坡口(kou)

  法蘭對焊端壁(bi)厚與管子(zi)壁(bi)厚不相同時(shi)的(de)焊接坡口型(xing)式(shi)與尺寸如(ru)圖 5-14所(suo)示(shi)。
