80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼是含鉻、硅、鎳的馬氏體不銹耐熱鋼，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。
一、化學成分

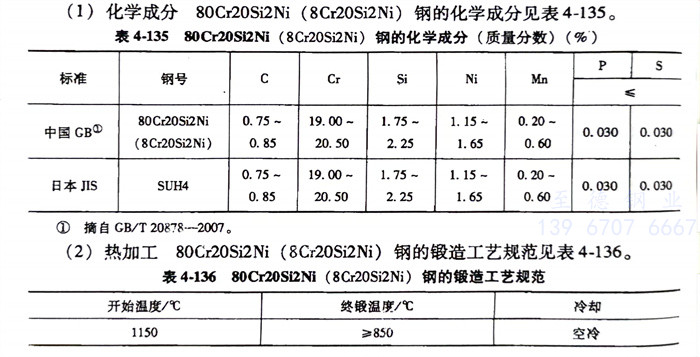

80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的化學(xue)成分見(jian)表4-135。
二、熱加(jia)工
80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工藝規范見表4-136。
三、預備熱處理(li)
退火溫(wen)度為(wei)800～900℃，緩冷(leng)或爐冷(leng)至720℃后空冷(leng)≤321HBW。
四、淬火及回火
淬(cui)火溫度為1030～1080℃，油冷(leng)；回火溫度為700～800空冷(leng)，硬度≥262HBW。
五、力學性(xing)能

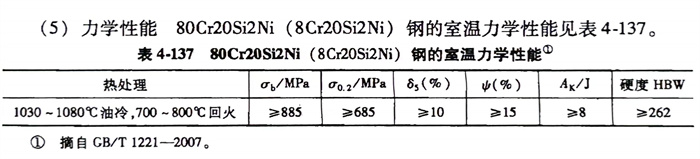

80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼(gang)的室溫力學性能見表4-137。
