15Cr12WMoV（1Cr12WMoV）不(bu)銹鋼是含鉻、鉬、鎢、釩的馬氏體不(bu)銹(xiu)耐熱鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學成分(fen)

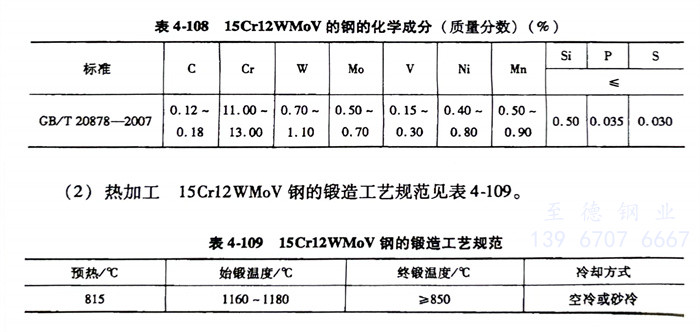

   15Cr12WMoV（1Cr12WMoV）不銹(xiu)鋼的化學(xue)成分見表4-108。

二、熱加工(gong)

   15Cr12WMoV（1Cr12WMoV）不銹鋼的鍛造工(gong)藝規范(fan)見表(biao)4-109。

三(san)、預備熱處理

  預備熱處理的過程如下(xia)：

    1. 軟(ruan)化退(tui)火：750～800℃，緩冷。

    2. 完(wan)全退火：850～900℃，緩冷(leng)。

四(si)、淬火及回(hui)火

   淬火(huo)溫度(du)為(wei)1000～1050℃，油冷；回(hui)火(huo)溫度(du)為(wei)680～700℃，空(kong)冷或油冷。

五、力學(xue)性能

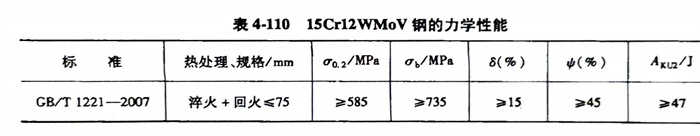

   15Cr12WMoV（1Cr12WMoV）不(bu)銹鋼的力(li)學性能見表4-110。
