18Cr12MoVNbN(2Cr12MoVNbN)不銹鋼(gang)是馬氏體不(bu)銹耐熱(re)鋼(gang),是在21Cr12MoV(2Cr12MoV)鋼的基礎適當增加Nb和N而形成的鋼,由于Nb和N的加入,鋼的強度和耐蝕性有所提高,而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結構零件,如汽輪機葉片、盤、葉輪軸、螺栓等。
一、化學成分

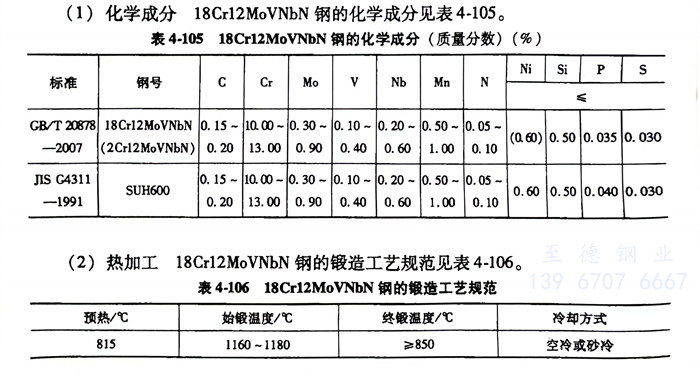

18Cr12MoVNbN(2Cr12MoVNbN)SUH600不(bu)銹鋼的化學成分見表4-105。
二、熱加工
18Cr12MoVNbN(2Cr12MoVNbN)SUH600不銹鋼的鍛造工藝規范見表4-106。
三、預(yu)備熱處理
預備熱處理的過程如下:
1. 軟化退火:750~800℃,爐(lu)冷。
2. 完全退火:850~900℃,爐冷,硬度≤269HBW。
四、淬(cui)火(huo)及回(hui)火(huo)
淬火(huo)溫度(du)1100~1170℃,油冷(leng)(leng)或空冷(leng)(leng);回火(huo)溫度(du)600℃以上,空冷(leng)(leng),硬度(du)≤321HBW。
五(wu)、力學(xue)性能

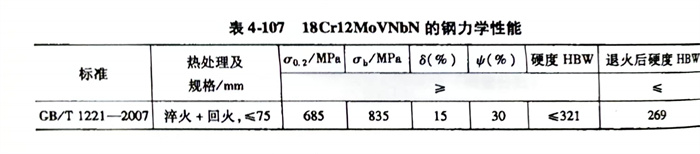

18Cr12MoVNbN(2Cr12MoVNbN)SUH600不銹鋼(gang)的(de)力學性能(neng)見表(biao)4-107。
