85Cr17（8Cr17）、S44003、SUS440B不銹鋼是高鉻高碳可淬硬性不銹鋼(gang)，性能和用途類似于68Cr17（7Cr17）不銹鋼，硬化狀態下比68Cr17（7Cr17）鋼更硬，比108Cr17（11Cr17）不銹鋼的韌性好，焊接性差。可制作模具、刃具及閥座等。

一、化學成分

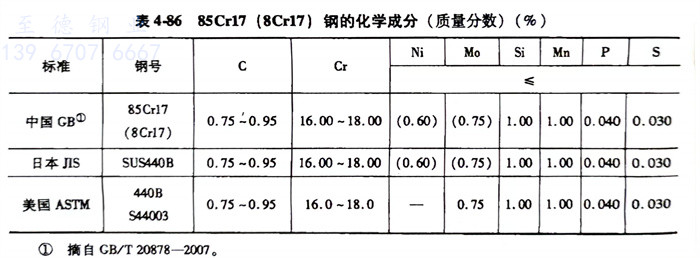

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼的化學(xue)成分見表(biao)4-86。

二、熱加工

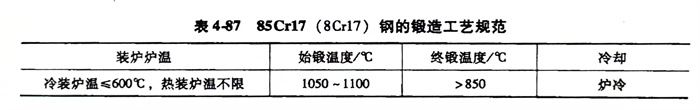

    85Cr17（8Cr17）、S44003、SUS440B不銹鋼鍛(duan)造工藝規范(fan)見表4-87。

    應特(te)別(bie)(bie)注意(yi)85Cr17（8Cr17）鋼的(de)鍛造工藝，最好采用冷裝加熱(re)（＜600℃），加熱(re)速度不(bu)宜太快(kuai)，尤其是在700℃以下(xia)時，同時應特(te)別(bie)(bie)控制(zhi)較高的(de)停(ting)鍛、軋溫度，并嚴格注意(yi)緩(huan)冷條件。

三、預備熱處理

  預(yu)備(bei)熱處理(li)的過(guo)程(cheng)如下：

    1. 軟化退(tui)火：加(jia)熱溫度(du)為800～840℃，爐冷(leng)到500℃以下出爐空冷(leng)，退(tui)火組織為珠光體(ti)，硬度(du)≤255HBW。

    2. 完全退火(huo)：840～920℃，爐冷，硬(ying)度(du)≤255HBW。

四、淬火(huo)及回火(huo)

    淬火溫度1010～1070℃，油冷，硬(ying)度≥≥561≥56HRC；回火溫度160～180℃，空(kong)冷，硬(ying)度≥56HRC。
