04Cr12Ni5Ti 不銹鋼是低碳含鎳馬氏體不銹鋼(gang)，其退火狀態的屈服強度約為1Cr13不銹鋼的兩倍，且保留了奧氏體不銹鋼優良的成形性能和焊接性能。其特點是價格便宜，制造成本低，加工后不必進行消應力熱處理。該鋼適宜制作剛度要求較高的結構件，用于野外的某些結構，可不必采取涂裝油漆等保護措施。

一、化學成(cheng)分

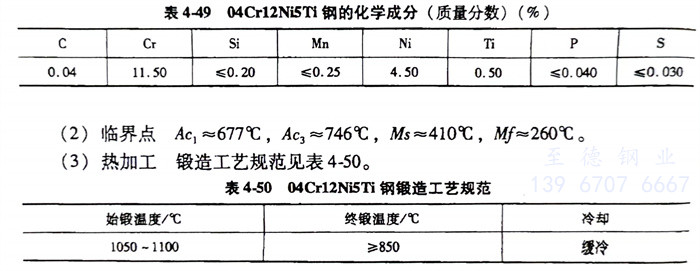

   04Cr12Ni5Ti 不銹鋼(gang)的化學成分(fen)見(jian)表4-49。

二、臨界(jie)點

   04Cr12Ni5Ti 不銹鋼(gang)的(de) A_c1≈677℃、A_c3≈746℃、Ms≈410℃Mf≈260℃。

三、熱加工

   04Cr12Ni5Ti 不銹(xiu)鋼鍛造工藝規范見表4-50。

四、預備熱處(chu)理

  預備(bei)熱處理的過程(cheng)如下：

   1. 退火溫度：816～982℃，空冷。

   2. 消(xiao)應力退火溫度為(wei)370℃，空(kong)冷，多數(shu)場合不需消(xiao)應力退火。

五、力學(xue)性能

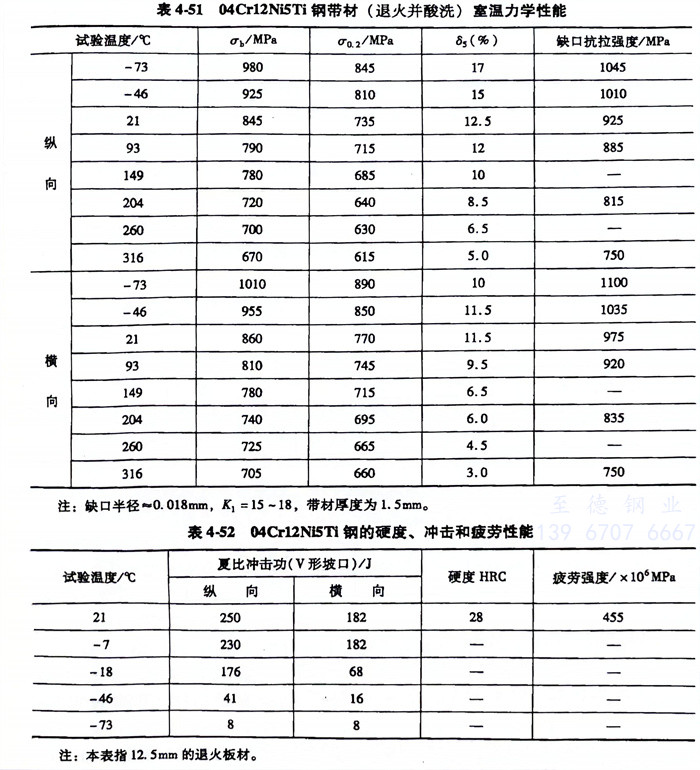

   04Cr12Ni5Ti 不銹(xiu)鋼室溫(wen)力學(xue)性能見表4-51，硬度、沖擊(ji)和疲勞性能見表4-52。

六、耐(nai)蝕性比較(jiao)

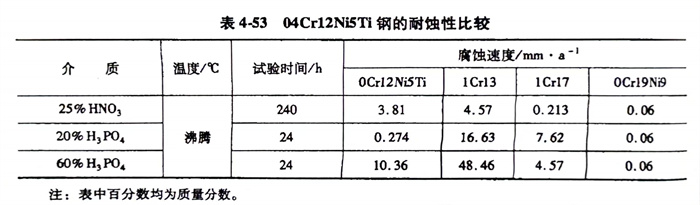

    04Cr12Ni5Ti鋼(gang)的耐蝕性比較見表4-53。

   此鋼與(yu)其(qi)他三種鋼的(de)耐(nai)蝕(shi)性比較(jiao)（至開始銹(xiu)蝕(shi)的(de)時間）：12Cr13：20～24h、10Cr17: 32~48h、 04Cr12Ni5Ti: 72~100h、06Cr19Ni9: 100~200h。
