早期人們曾經認為雙相不銹(xiu)鋼中兩相的存在,在腐蝕介質作用下,兩相電位的差異會加速鋼的腐蝕,在一定程度上曾影響雙相不銹鋼的發展和在一些條件下的應用。然而,研究和實踐表明:在使用環境中,只要雙相不銹鋼中的兩相均能處于穩定的鈍態,雙相不銹鋼的耐腐蝕性能還是相當不錯的。目前,大量雙相不銹鋼的實際工程應用已充分說明了這一點。但是這并不等于說雙相不銹鋼中的兩相不存在選擇性腐蝕的問題。例如,在還原性介質中,在不含鉬的雙相不銹鋼中便能明顯地反映出來。


表 8.jpg

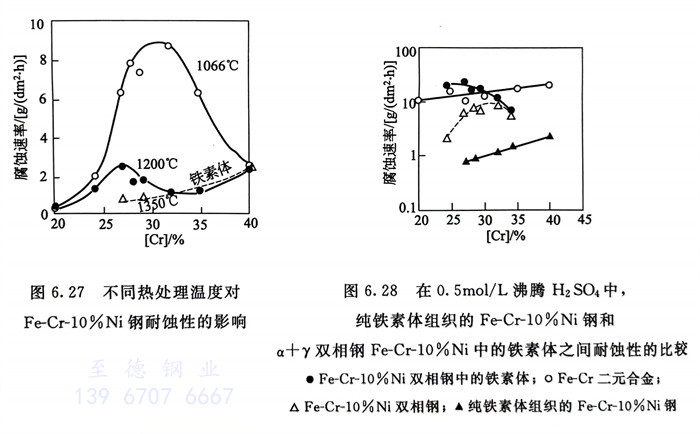

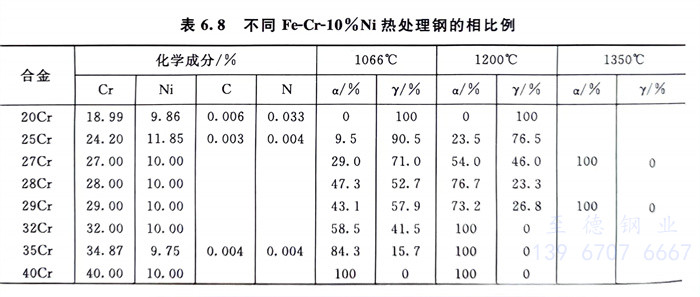

   研究了含20%~40%Cr的Fe-Cr-10%Ni鋼(gang)(gang),經不同(tong)(tong)熱(re)(re)處理(li)后(hou),這些鋼(gang)(gang)具有不同(tong)(tong)的α,γ相(xiang)比(bi)例,其結(jie)果(guo)如(ru)表6.8。然后(hou),在0.5mol/L 沸騰中進行腐蝕試驗,得(de)出(chu)了圖6.27和圖6.28的結(jie)果(guo)。從(cong)圖6.27中的結(jie)果(guo)可知,純鐵(tie)素體組織(zhi)的40%Cr-10%Ni鋼(gang)(gang)和純奧氏(shi)體組織(zhi)的20%Cr-10%Ni鋼(gang)(gang)的耐(nai)蝕性與熱(re)(re)處理(li)溫度無關;在固溶處理(li)溫度1066℃時(shi),隨鋼(gang)(gang)中第二相(xiang)的出(chu)現,耐(nai)蝕性下降,直到鋼(gang)(gang)中(zhong)(zhong)α與γ相(xiang)(xiang)(xiang)(xiang)之比(bi)近(jin)于(yu)1時,腐(fu)蝕(shi)(shi)(shi)速(su)度達到最(zui)(zui)大(da)值(zhi)(即(ji)(ji)鉻(ge)含(han)量約(yue)30%);經1200℃固溶處理(li)后,當鉻(ge)量約(yue)27%,即(ji)(ji)α與γ相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)也(ye)(ye)近(jin)于(yu)1時,腐(fu)蝕(shi)(shi)(shi)速(su)度也(ye)(ye)出現最(zui)(zui)大(da)值(zhi)。這說明(ming),第二相(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)出現對(dui)耐(nai)蝕(shi)(shi)(shi)性(xing)(xing)是有害的(de)(de)(de)(de)(de),且(qie)當α、γ間(jian)的(de)(de)(de)(de)(de)相(xiang)(xiang)(xiang)(xiang)比(bi)例(li)近(jin)于(yu)1時最(zui)(zui)為(wei)不(bu)利。圖6.28的(de)(de)(de)(de)(de)結果(guo)表(biao)明(ming),i雙(shuang)相(xiang)(xiang)(xiang)(xiang)鋼(gang)(gang)中(zhong)(zhong)的(de)(de)(de)(de)(de)鐵(tie)素(su)體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)腐(fu)蝕(shi)(shi)(shi)速(su)度最(zui)(zui)高;純鐵(tie)素(su)體(ti)(ti)組(zu)(zu)織(zhi)的(de)(de)(de)(de)(de)i鋼(gang)(gang)的(de)(de)(de)(de)(de)腐(fu)蝕(shi)(shi)(shi)速(su)度最(zui)(zui)低,而α+γFe-Cr-10%Ni雙(shuang)相(xiang)(xiang)(xiang)(xiang)鋼(gang)(gang)的(de)(de)(de)(de)(de)腐(fu)蝕(shi)(shi)(shi)速(su)度則介(jie)于(yu)二者之間(jian),可以明(ming)顯看出,α+γ雙(shuang)相(xiang)(xiang)(xiang)(xiang)鋼(gang)(gang)中(zhong)(zhong)γ相(xiang)(xiang)(xiang)(xiang),即(ji)(ji)奧氏(shi)體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)存在的(de)(de)(de)(de)(de)不(bu)良作用,它(ta)加速(su)了α相(xiang)(xiang)(xiang)(xiang)即(ji)(ji)鐵(tie)素(su)體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)選(xuan)擇(ze)性(xing)(xing)腐(fu)蝕(shi)(shi)(shi),從而降低了雙(shuang)相(xiang)(xiang)(xiang)(xiang)不(bu)銹鋼(gang)(gang)的(de)(de)(de)(de)(de)耐(nai)蝕(shi)(shi)(shi)性(xing)(xing)。表(biao)6.9中(zhong)(zhong)還列出了Fe-32%Cr-10%Ni 雙(shuang)相(xiang)(xiang)(xiang)(xiang)鋼(gang)(gang),當它(ta)為(wei)α+y和純α組(zu)(zu)織(zhi)時,在一些還原性(xing)(xing)介(jie)質中(zhong)(zhong)產生的(de)(de)(de)(de)(de)選(xuan)擇(ze)性(xing)(xing)腐(fu)蝕(shi)(shi)(shi)而引起的(de)(de)(de)(de)(de)耐(nai)蝕(shi)(shi)(shi)性(xing)(xing)下降。

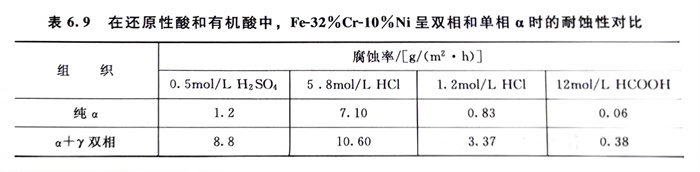

 表6.9 在還(huan)原性(xing)酸和有(you)機酸中(zhong),Fe-32%Cr-10%Ni呈雙(shuang)相(xiang)和單(dan)相(xiang)α時的耐蝕性(xing)對比


表 9.jpg


上述(shu)試驗結果表明,在(zai)(zai)(zai)一些條(tiao)件下(xia),α+γ雙相(xiang)不銹鋼(gang)的確存在(zai)(zai)(zai)著(zhu)選擇性腐蝕,而人(ren)們希望將α+γ雙相(xiang)不銹鋼(gang)中(zhong)的兩相(xiang)比例控制在(zai)(zai)(zai)近(jin)于1:1,也并不是在(zai)(zai)(zai)所有腐蝕介質中(zhong)均(jun)適宜(yi)。
