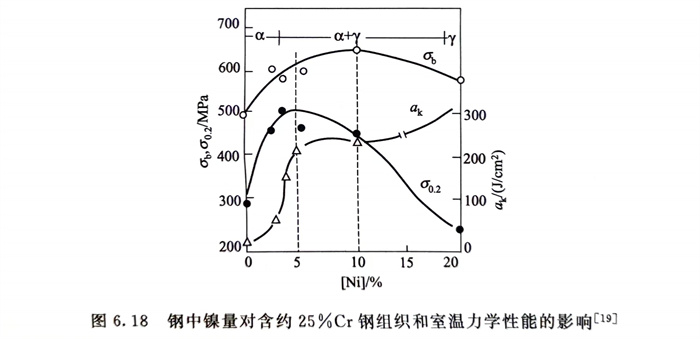

圖6.18系浙江至德鋼業有限公司試驗取得的結果。在含25％Cr雙相不銹鋼(gang)管的情況下，加入不同鎳量，調整不同的鉻當量／鎳當量以獲得不同的相比例并測定了它們的力學性能。可以看出，隨鋼中鎳量的增加，此鋼從單相鐵素體向α＋γ雙相組織過渡，當含鎳量約達18％時，又基本上系單相奧氏體。在雙相區內，當含鎳量在約5％時，鋼的屈服強度達到最高值，此時的a／γ比例并不到1：1，鎳量再增加，y量加大，則屈服強度明顯下降；當含鎳量約達10％，此時γ量已超過50％，鋼的抗拉強度達到最高值，隨后稍有下降；而鋼的沖擊韌性值則隨鎳量增加、γ相量的增多而提高，達單一奧氏體組織時，此鋼具有最高的沖擊韌性值。

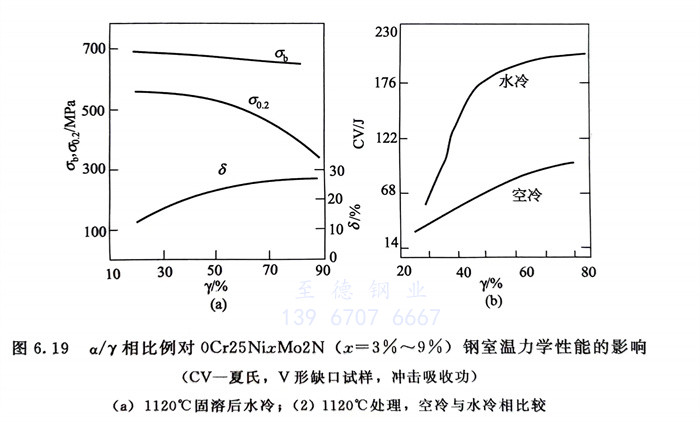

  圖6.19系含3％～9％Ni的(de)(de)0Cr25NixMo2N雙相不銹鋼(gang)管，經不同固溶處(chu)理后的(de)(de)相比例(li)對鋼(gang)的(de)(de)力學性(xing)能(neng)的(de)(de)影(ying)響。可以看出(chu)，隨γ奧氏體量增加，屈服強度(du)明顯(xian)(xian)下降，而伸(shen)長率和沖擊(ji)功則明顯(xian)(xian)上升，此(ci)結果與圖6.18的(de)(de)結果基本一致(zhi)。圖中冷(leng)卻速度(du)（水冷(leng)、空冷(leng)）不同，鋼(gang)的(de)(de)沖擊(ji)功差別較大，這顯(xian)(xian)示了鋼(gang)中鐵素體的(de)(de)存在，碳、氮化物析出(chu)的(de)(de)影(ying)響。

  研究表明，雙(shuang)(shuang)相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)管的力學性(xing)能中(zhong)的強(qiang)度，在很大(da)程度上取決于(yu)α相(xiang)(xiang)(xiang)(xiang)量，而塑、韌性(xing)則取決于(yu)γ相(xiang)(xiang)(xiang)(xiang)量。但(dan)是，同(tong)一(yi)種雙(shuang)(shuang)相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)，由于(yu)固溶溫度不同(tong)，雖然也會具(ju)有不同(tong)相(xiang)(xiang)(xiang)(xiang)比(bi)(bi)例，但(dan)是，此時不僅相(xiang)(xiang)(xiang)(xiang)比(bi)(bi)例有變(bian)化(hua)，而且還會有其(qi)他相(xiang)(xiang)(xiang)(xiang)的溶解和析出(chu)以及兩相(xiang)(xiang)(xiang)(xiang)中(zhong)合金(jin)(jin)元素(su)的重新分配等(deng)的變(bian)化(hua)，與僅以合金(jin)(jin)元素(su)即鉻(ge)當(dang)量／鎳當(dang)量來(lai)調(diao)整鋼(gang)的相(xiang)(xiang)(xiang)(xiang)比(bi)(bi)例相(xiang)(xiang)(xiang)(xiang)比(bi)(bi)，用(yong)熱處理溫度來(lai)調(diao)整相(xiang)(xiang)(xiang)(xiang)比(bi)(bi)例影響的因素(su)較多。故雙(shuang)(shuang)相(xiang)(xiang)(xiang)(xiang)不銹鋼(gang)管多用(yong)合金(jin)(jin)元素(su)來(lai)調(diao)整鋼(gang)的相(xiang)(xiang)(xiang)(xiang)比(bi)(bi)例。
