國內外大量采用二氧化碳汽提工藝來生產尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產過程中的中間反應物-氨基甲酸銨（尿素甲銨液）等，對不(bu)銹鋼(gang)有強烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產裝置上的應用成為了可能。但使用后發現普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發了專用于尿素生產的尿素級不銹鋼（316UG）。

  316UG要(yao)(yao)求鋼(gang)中鉻量(liang)(liang)要(yao)(yao)≥18％，由于C、S、P等元素(su)和(he)殘(can)余(yu)δ-鐵(tie)素(su)體(ti)的有害作用，要(yao)(yao)求C含(han)量(liang)(liang)≤0.02％，P和(he)S 含(han)量(liang)(liang)≤0.015％，δ-鐵(tie)素(su)體(ti)≤0.6％。為保(bao)證δ鐵(tie)素(su)，鋼(gang)中鎳量(liang)(liang)應在中、上(shang)限，316UG已廣泛用于二氧化碳(tan)汽提法生產尿素(su)的合成(cheng)塔(ta)等四(si)大高壓設備的塔(ta)體(ti)和(he)構件。

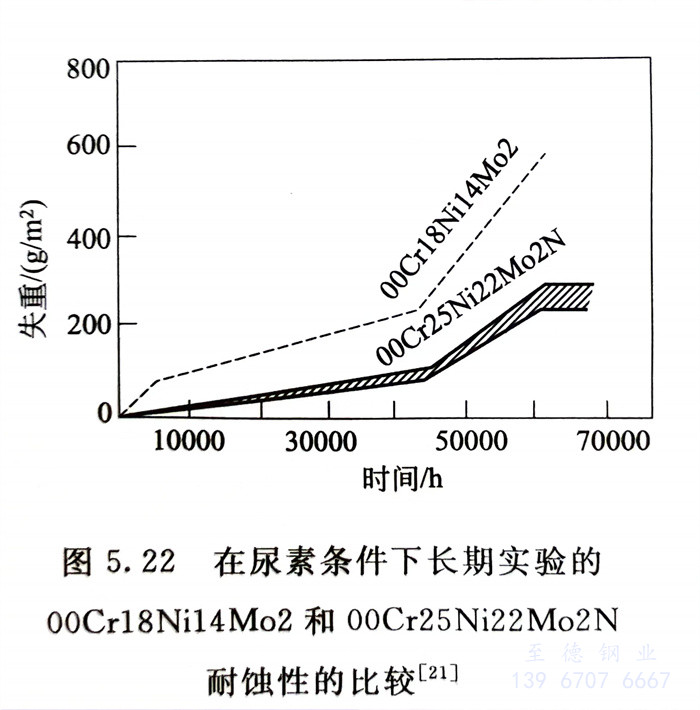

  00Cr25Ni22Mo2N（2RE69）是目(mu)前優于316UG的最好的一(yi)種(zhong)耐高溫、高壓下尿素(su)腐蝕(shi)的一(yi)種(zhong)高牌號(hao)不(bu)銹鋼。由于316UG長期(qi)使用后耐蝕(shi)性仍(reng)顯不(bu)足（圖5.22），00Cr25Ni22Mo2N的使用范圍在不(bu)斷(duan)擴大。

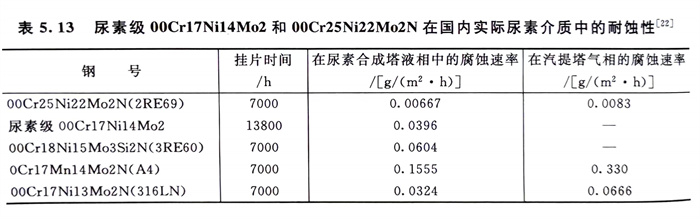

  表(biao)5.13列(lie)出了尿(niao)素級316L（316UG）和00Cr25Ni22Mo2在(zai)國內大(da)型尿(niao)素生產廠實際(ji)掛片試驗結果。可以(yi)看(kan)出，在(zai)尿(niao)素合成塔(ta)和汽提塔(ta)中，00Cr25Ni22Mo2N的(de)耐蝕性是最(zui)好的(de)。而無鎳(nie)的(de)鉻錳氮不(bu)銹鋼0Cr17Mn14Mo2N （A4）的(de)耐蝕性則(ze)是最(zui)差的(de)。
