雙(shuang)(shuang)相不銹(xiu)鋼(gang)含有較高的鉻、鉬(mu)、鎳、氮等元素和雙(shuang)(shuang)相不銹(xiu)鋼(gang)的微細組織結構,使雙(shuang)(shuang)相不銹(xiu)鋼(gang)具有優良的耐(nai)(nai)(nai)(nai)全(quan)面腐(fu)(fu)蝕(shi)和耐(nai)(nai)(nai)(nai)局(ju)部腐(fu)(fu)蝕(shi)性能,特(te)別是(shi)表現(xian)在耐(nai)(nai)(nai)(nai)應力腐(fu)(fu)蝕(shi)、耐(nai)(nai)(nai)(nai)點蝕(shi)、耐(nai)(nai)(nai)(nai)縫隙腐(fu)(fu)蝕(shi)、耐(nai)(nai)(nai)(nai)腐(fu)(fu)蝕(shi)疲勞以及耐(nai)(nai)(nai)(nai)磨蝕(shi)等方(fang)面。

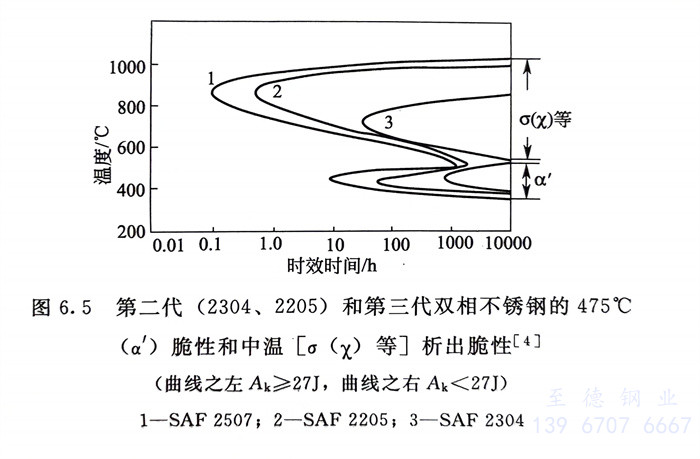

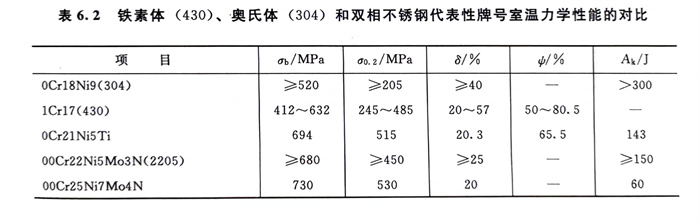

 高強度，存在脆性轉變溫度和三個脆性區。由于雙相(xiang)不銹鋼具有微細的顯微組織以及鉬、氮等的強化作用，雙相不銹鋼的強度遠遠高于鐵素體不銹鋼和奧氏體不銹鋼，一些試驗結果見表6.2和圖6.2。但是，雙相不銹鋼中含高鉻、鉬的大量鐵素體相的存在，使得鐵素體不銹鋼中所具有的脆性轉變溫度和475℃脆性、中溫脆性以及高溫脆性三個脆性區的特征，在雙相不銹鋼中也顯現了出來（圖6.3～圖6.5系475℃和中溫脆性的情況）。但是由于雙相不銹鋼的晶粒細化且又存在大量奧氏體，所以雙相不銹鋼的脆性轉變溫度明顯低于普通鐵素體不銹鋼，一般均在-40℃或一50℃以下，而且室溫沖擊韌性也足夠高（表6.2），因此并不影響雙相不銹鋼的工程應用。至于475℃脆性和中溫脆性只要不高于260℃，長期使用就不會有任何危險。
