此處包括低鎳、高錳(meng)量的(de)AISI 205和(he)在(zai)AISI 201、AISI 202基礎上開發的(de)非AISI牌號。
一、低鎳高錳的AISI 205（1Cr17Mn15Ni1.5N0.3）
此(ci)鋼較AISI 201加工硬化傾向(xiang)小，希望用于(yu)旋壓和特殊的深(shen)拉伸以及無磁、低(di)溫等用途(tu)。
二、低冷加工硬化鋼211（0Cr16.5Mn6Ni5.5Cu1.7）

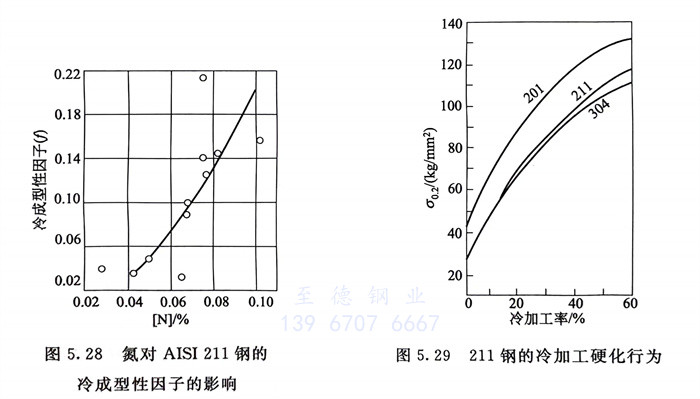

211鋼(gang)系(xi)在 AISI 201的(de)(de)基礎上提鎳、去(qu)氮(dan)(dan)和加(jia)銅(tong)。提鎳和加(jia)銅(tong)可(ke)降(jiang)低(di)鋼(gang)的(de)(de)冷(leng)(leng)加(jia)工硬化傾向。鎳和銅(tong)均可(ke)穩定奧氏(shi)體，提高鋼(gang)的(de)(de)層錯能。去(qu)氮(dan)(dan)，把(ba)鋼(gang)中氮(dan)(dan)量(liang)降(jiang)到(dao)≤0.05％，可(ke)使氮(dan)(dan)的(de)(de)固(gu)溶強化作用下(xia)降(jiang)，以降(jiang)低(di)鋼(gang)的(de)(de)冷(leng)(leng)成(cheng)(cheng)型性(xing)因子（f）（見圖5.28），有益于改(gai)善(shan)鋼(gang)的(de)(de)冷(leng)(leng)成(cheng)(cheng)型性(xing)。
圖5.29系211鋼(gang)的(de)(de)冷(leng)加工硬化行為。可以看出，211鋼(gang)的(de)(de)冷(leng)加工硬化敏感性低(di)于AISI 201，但與AISI 304相近。211鋼(gang)的(de)(de)沖孔(kong)、打印、彎(wan)曲、拉伸等也與AISI 304相同，是(shi)一種在冷(leng)成型(xing)性方面(mian)可與304互換(huan)的(de)(de)鉻(ge)錳(meng)系鋼(gang)。
三(san)、204Cu （0Cr17Mn8Ni2.5Cu3N）
此鋼 204Cu系(xi)在改(gai)進(jin)型201鋼基礎上加入(ru)了(le)2.0％～4.0％Cu，雖含(han)氮(dan)量(liang)(liang)(liang)要(yao)求在0.05％～0.25％范圍內(nei)，但由于(yu)氮(dan)對冷成型性的不利影響，而又希望氮(dan)量(liang)(liang)(liang)盡(jin)量(liang)(liang)(liang)低的一種牌(pai)號。為了(le)節鎳，此鋼的含(han)鎳量(liang)(liang)(liang)在1.5％～3.5％區間內(nei)，此鋼國內(nei)外均主要(yao)用于(yu)冷鐓(dui)用途。
