00Cr28Ni4Mo2Nb 和 00Cr29Mo4Ni2 這兩個牌號(hao)的 C＋N含量分別 ≤ 0.045% 和 ≤ 0.025% 。
a. 力學性(xing)能和(he)脆性(xing)轉變溫(wen)度

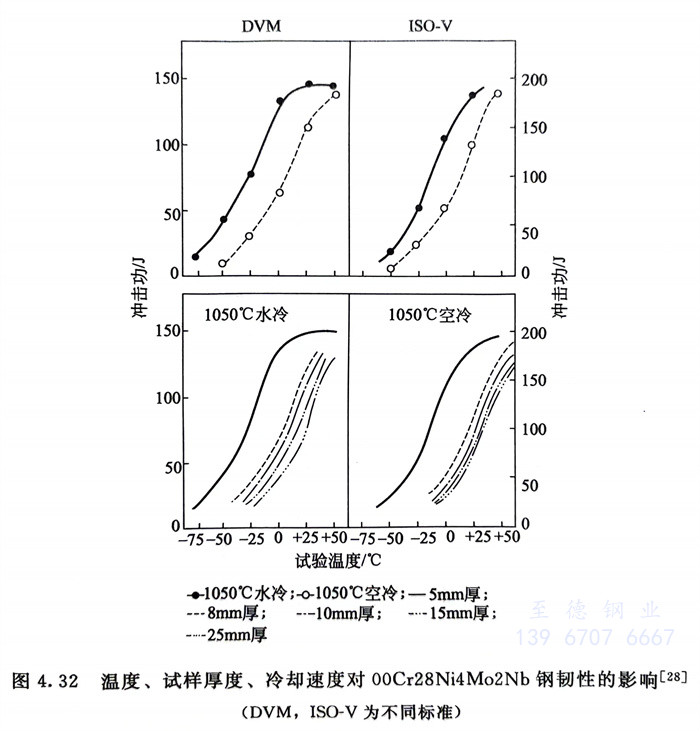

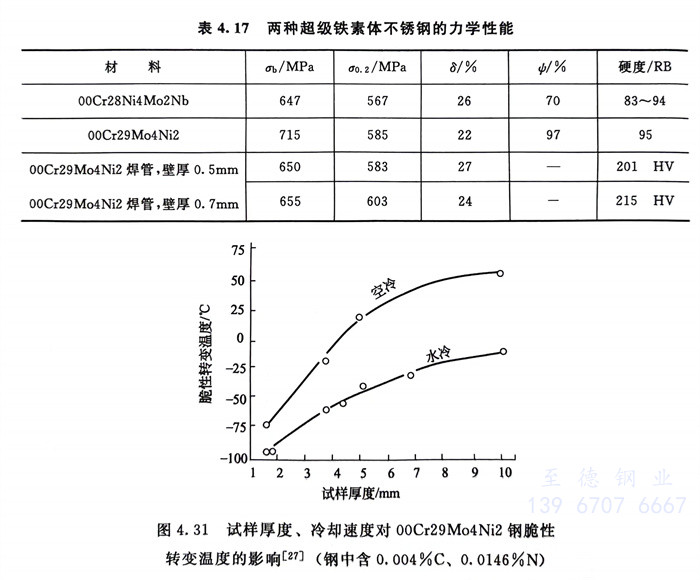

一些試驗結果見表4.17、圖4.31及圖4.32。可以看出：兩種超級鐵素(su)體不(bu)銹鋼的韌性和脆性轉變溫度均受鋼的截面和冷卻速度的影響，在適宜的截面尺寸下，兩種鋼均具有足夠的室溫韌性和較低的脆性轉變溫度。
b. 耐(nai)腐蝕(shi)性能

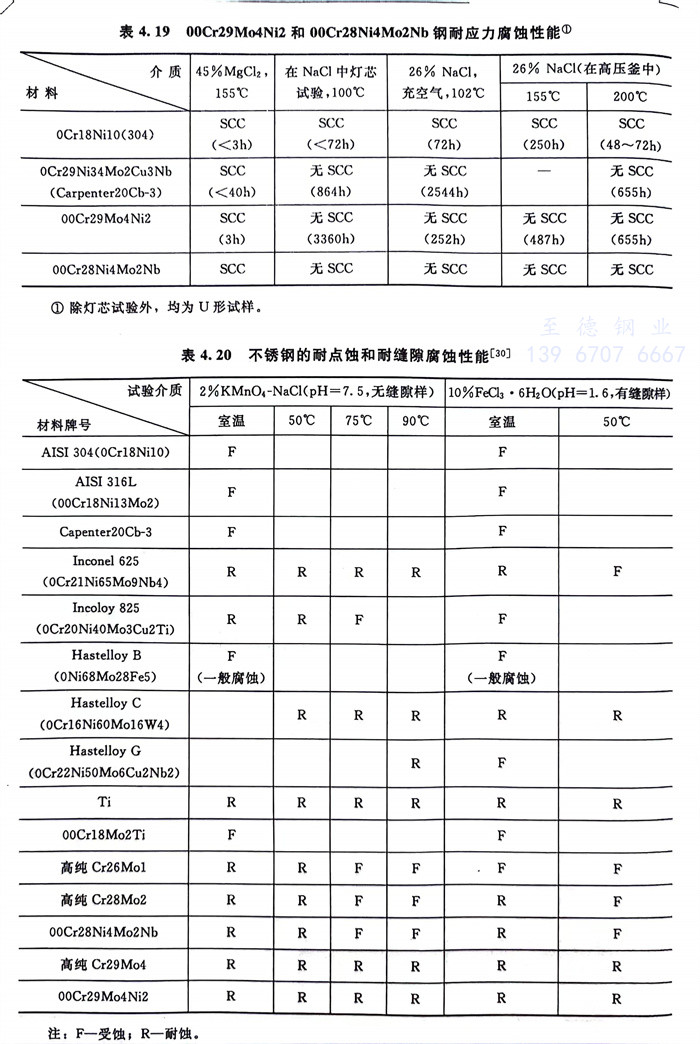

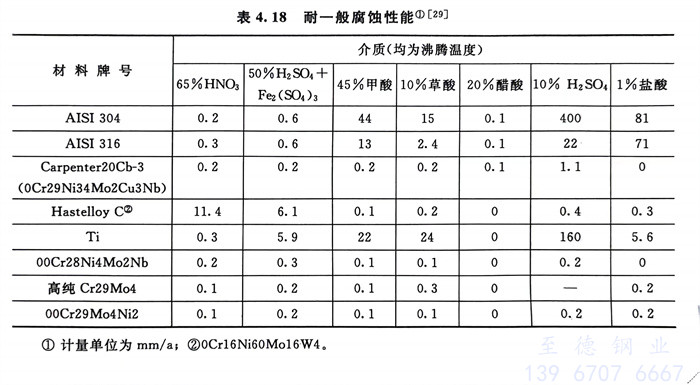

00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb兩種超級鐵素(su)體不銹鋼耐全面腐蝕、耐點蝕和縫隙腐蝕以及耐應力腐蝕的性能見表4.18～表4.20和圖4.33。

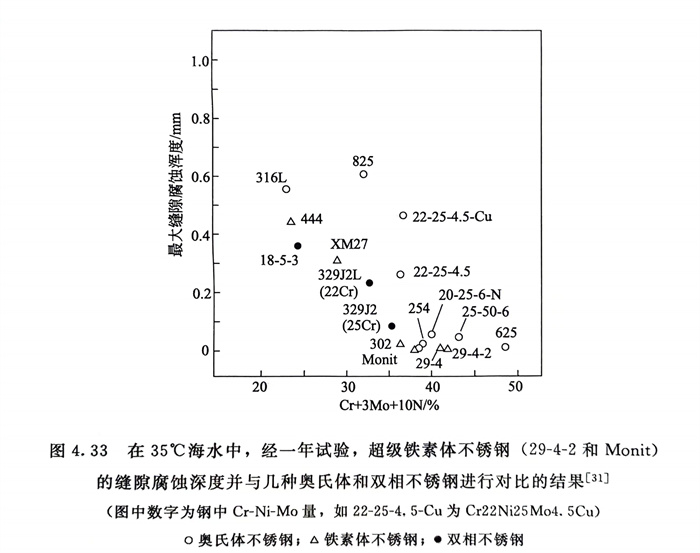

從表4.18～表4.20中的結果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有優良的耐蝕性，在耐點蝕和縫隙腐蝕方面，00Cr29Mo4Ni2還優于00Cr28Ni4Mo2并且還超過了高鎳耐蝕合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。從圖4.33在實際海水中一年的試驗結果表明，超級鐵素體不銹鋼29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高純Cr30Mo2、Cr29Mo4（圖中302和29-4）均優于所有高牌號的奧氏體不銹鋼，且與超級奧氏體不銹鋼，如254 SMO（圖中254），00Cr20Ni25Mo6N（圖中20-25-6-N）以及高鎳耐蝕合金00Cr21Ni65Mo9Nb4（圖中625）相比，耐蝕性也相同或稍優。
由于(yu)00Cr29Mo4Ni2和(he)00Cr28Ni4Mo2Nb耐(nai)海水(shui)腐蝕(shi)和(he)磨蝕(shi)的性能優異，因此這(zhe)兩個(ge)牌號和(he)其(qi)他(ta)超級鐵(tie)(tie)素(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)牌號的薄(bo)(bo)壁焊管(guan)(guan)國(guo)外(wai)(wai)早已(yi)大量(liang)用(yong)(yong)于(yu)海水(shui)冷凝(ning)(ning)(ning)器等用(yong)(yong)途。文獻(xian)指出，從(cong)第一(yi)個(ge)超級鐵(tie)(tie)素(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)Cr29Mo4（29-4C）1974年用(yong)(yong)于(yu)海水(shui)冷凝(ning)(ning)(ning)器管(guan)(guan)以來(lai)，到(dao)目前為止，所使用(yong)(yong)的各種超級鐵(tie)(tie)素(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)冷凝(ning)(ning)(ning)器管(guan)(guan)長度已(yi)高達近6千(qian)萬英尺，而1998年以來(lai)，在用(yong)(yong)于(yu)冷凝(ning)(ning)(ning)器管(guan)(guan)的各種高合(he)金不(bu)(bu)銹(xiu)鋼(gang)(gang)管(guan)(guan)中，超級鐵(tie)(tie)素(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)用(yong)(yong)量(liang)占了82％，其(qi)中主要(yao)是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超級鐵(tie)(tie)素(su)體(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)(gang)。而我(wo)國(guo)這(zhe)方面的工作已(yi)開展數年，用(yong)(yong)于(yu)海水(shui)冷凝(ning)(ning)(ning)器的00Cr27Mo3Ni3Ti／Nb薄(bo)(bo)壁管(guan)(guan)已(yi)工業生產并已(yi)向國(guo)內外(wai)(wai)供應。
c. 冷(leng)、熱成型性和(he)焊接性
由(you)于(yu)這兩種鋼(gang)的高(gao)(gao)溫強(qiang)度低，變(bian)形抗力小，熱塑性(xing)高(gao)(gao)，因(yin)此(ci)較易熱加工(gong)(gong)和(he)熱成(cheng)型，它們的冷加工(gong)(gong)硬化(hua)傾向低于(yu)18-8（304），故(gu)冷變(bian)形較容易，冷加工(gong)(gong)無(wu)特殊(shu)困難。這兩種鋼(gang)的焊(han)接性(xing)能良好，但(dan)由(you)于(yu)鐵素(su)體不銹鋼(gang)對碳、氮敏感，故(gu)均需(xu)采用惰性(xing)氣(qi)體保護焊(han)（如TIG焊(han)），且焊(han)前、焊(han)后還需(xu)仔細清理焊(han)件以防止污染。

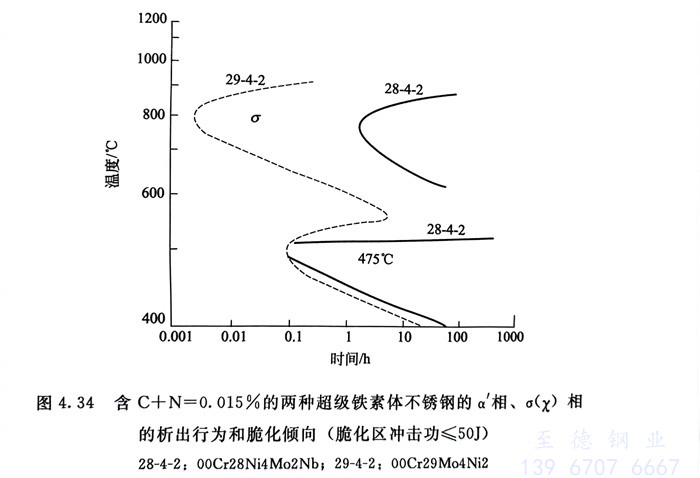

由于00Cr29Mo4Ni2和(he)00Cr28Ni4Mo2Nb鋼中(zhong)含鉻、鉬量較高，因此對a' 相和(he)a (χ)相的析(xi)出非常敏(min)感（見(jian)圖4.34），為此，焊接工藝(yi)也需采取相應的防止措施。
