不銹鋼(gang)氣(qi)體(ti)(ti)(ti)保(bao)護焊(han)有(you)惰性(xing)(xing)氣(qi)體(ti)(ti)(ti)保(bao)護焊(han)和活(huo)化(hua)性(xing)(xing)（又稱氧化(hua)性(xing)(xing)）氣(qi)體(ti)(ti)(ti)保(bao)護焊(han)兩種(zhong)。惰性(xing)(xing)氣(qi)體(ti)(ti)(ti)保(bao)護焊(han)用氣(qi)體(ti)(ti)(ti)有(you)氬(ya)(ya)、氦、氬(ya)(ya)-氨和氬(ya)(ya)-氫混(hun)合氣(qi)體(ti)(ti)(ti)；活(huo)性(xing)(xing)氣(qi)體(ti)(ti)(ti)保(bao)護焊(han)用氣(qi)體(ti)(ti)(ti)有(you)氬(ya)(ya)、氧、氬(ya)(ya)二氧化(hua)碳(tan)和氬(ya)(ya)-氧-二氧化(hua)碳(tan)等(deng)混(hun)合氣(qi)體(ti)(ti)(ti)。

一、氬氣（Ar）

  氬氣是(shi)惰性氣體(ti)，為單原子(zi)氣體(ti)，它不與焊縫金屬(shu)(shu)起化(hua)學(xue)作用，密度比空氣大37％，使用時(shi)不易飄浮失(shi)散，所以是(shi)一種理想的(de)保(bao)護(hu)(hu)氣體(ti)。氬氣的(de)熱導率(lv)小(xiao)，高溫時(shi)不分(fen)解吸熱，電(dian)弧(hu)(hu)在(zai)氬氣中燃(ran)燒時(shi)熱量損失(shi)少(shao)，電(dian)離熱低，故在(zai)各類氣體(ti)保(bao)護(hu)(hu)焊中氬氣保(bao)護(hu)(hu)焊的(de)電(dian)弧(hu)(hu)燃(ran)燒穩(wen)(wen)定性最(zui)好(hao)。特別在(zai)熔化(hua)極氬弧(hu)(hu)焊時(shi)焊絲金屬(shu)(shu)很(hen)易呈穩(wen)(wen)定的(de)軸(zhou)向射流過渡，且(qie)飛濺(jian)小(xiao)。在(zai)熔化(hua)焊時(shi)得到廣泛的(de)應用。

  氬氣是分餾液態空氣的副產品，所以其中常含有一定數量的氧、氮、二氧化碳及水分，會直接影響焊縫質量。因此，對氬氣的純度有一定的要求，氬氣作為不銹鋼焊接的保護氣體時，其純度（體積分數）要大于或等于99.9％。

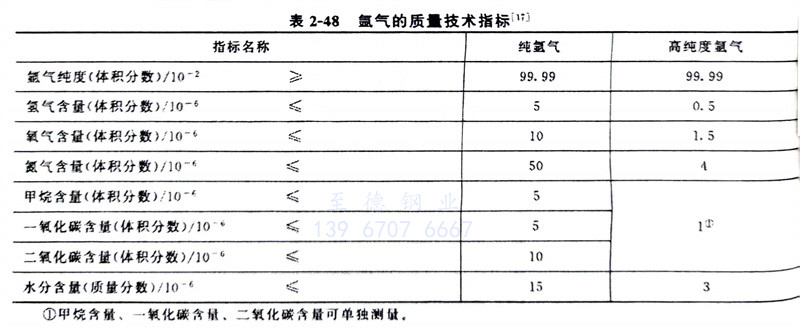

  有(you)關氬氣的質量技術(shu)指標(biao)，執行GB/T 4842-2006《氬》的規(gui)定，見(jian)表2-48。

二、氦氣

 氦氣(qi)（He）與氬氣(qi)一(yi)樣，是一(yi)種(zhong)無(wu)色、無(wu)味的惰性氣(qi)體，不與其他元素(su)組成化合物，不溶(rong)于焊縫金屬(shu)，是一(yi)種(zhong)單(dan)原子氣(qi)體。與氬氣(qi)相比，性質有下列特點(dian)。

   ①. 在(zai)氬氣中(zhong)容易引弧，電弧燃(ran)燒穩定而且柔和，氦(hai)氣則(ze)較(jiao)差。

  ②. 同(tong)樣的(de)電流和弧(hu)長(chang)(chang)，氦的(de)電離勢高(gao)，氨弧(hu)的(de)電壓明顯比氬(ya)弧(hu)高(gao)，所以氨弧(hu)的(de)溫度(du)高(gao)，發熱大(da)(da)且集中，這是(shi)氦弧(hu)焊(han)(han)的(de)最大(da)(da)優點。同(tong)時氦的(de)熱傳(chuan)導系數大(da)(da)，有利于向被(bei)焊(han)(han)區(qu)輸熱，所以在同(tong)等電流和弧(hu)長(chang)(chang)條件下，鎢(wu)極氨弧(hu)焊(han)(han)的(de)焊(han)(han)接(jie)(jie)速度(du)可比鎢(wu)極氬(ya)弧(hu)焊(han)(han)快30％～40％，且可獲得熔深較大(da)(da)的(de)窄焊(han)(han)縫，焊(han)(han)接(jie)(jie)熱影(ying)響區(qu)也(ye)明顯減小。

   ③. 氦(hai)氣的(de)密度小，不(bu)易形成良好的(de)保護罩，為了獲(huo)得(de)同樣的(de)保護效(xiao)果，氮氣流(liu)量(liang)必須(xu)比氬氣流(liu)量(liang)大2～3倍。

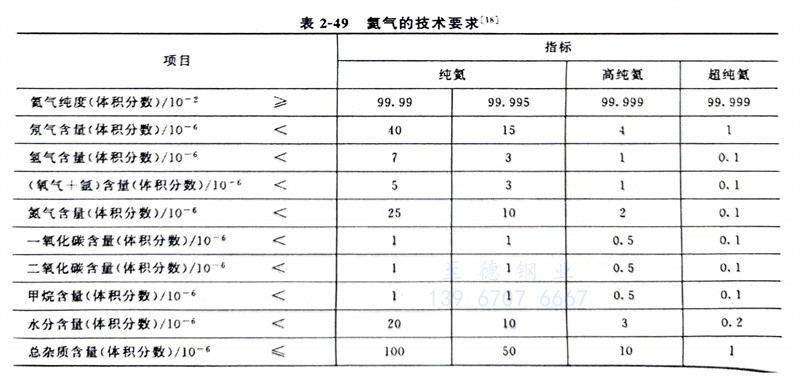

  由(you)于氦(hai)氣價(jia)格昂(ang)貴，所(suo)以應用(yong)受到限制。氦(hai)氣的技術要求(qiu)見表2-49。

三、氬-氦混合氣(qi)體

  氬氣(qi)(qi)電(dian)弧穩定柔和(he)，陰(yin)極清理作用好(hao)；氦氣(qi)(qi)電(dian)弧發熱量大且集中，有較大的(de)熔深。采用氬-氦混合(he)氣(qi)(qi)體(ti)(ti)可以(yi)取長(chang)補(bu)短。其(qi)混合(he)氣(qi)(qi)體(ti)(ti)的(de)體(ti)(ti)積分數通常為ψH。75％～80％＋ψAr25%~20%。

四(si)、氫氣

  氫氣（H₂）是無色無臭的可燃性氣體。氫的相對原子質量最小，可溶于水，導熱性能好，分解時吸收大量的分解熱。在氬氣保護焊時，加入適量氫，可增大母材金屬的輸入熱，提高電弧電壓，從而提高熱功率，增加熔透性且提高焊接速度和生產效率，同時還能防止焊縫產生咬邊和抑制CO氣孔的作用。氬-氫混合氣體的應用只限于焊接不銹鋼、鎳基合金，因為氫在一定含量范圍內對這些材料不會產生有害的冶金影響。常用的氣體成分是ψAr85％＋ψH215％，采用此混合保護氣焊接母材厚度為1.6mm以下的不銹鋼對接接頭時，焊接速度可比純氬保護氣快50％。

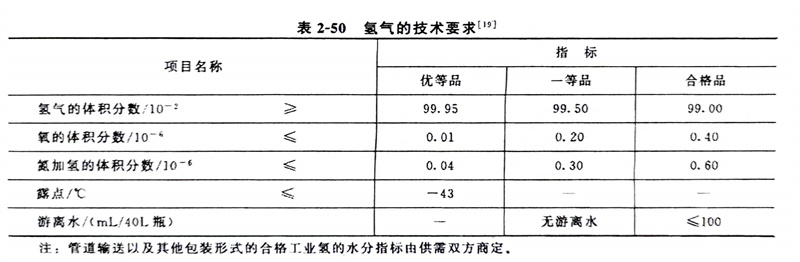

  氫氣的技術要求見表(biao)2-50。

五、氬-氧-CO₂三元混合氣體

  焊接不銹鋼時，在氬氣中加入適量的氧和CO₂氣體，可使保護氣體的氧化性增強，當焊絲采用噴射形式過渡到焊接熔池時，具有下列優點：可克服陰極漂移現象，使焊接電弧燃燒穩定；焊接過程中飛濺減少，焊縫成形良好，還可以減少咬邊現象，易實現單面焊背面成形的工藝。

六、二氧化碳（CO₂）

  二氧化碳是氧化性保護氣體，有固、液、氣三種狀態。工業用CO₂都是液態，常溫下即可氣化，使用方便，經濟。一個容積為40L的標準鋼瓶即可裝入25kg的液態CO₂（按容積的80％計），剩余約20％的空間則充滿氣化了的CO₂。液態CO₂中可溶解質量分數為0.05％的水，多余的水則成自由狀態沉于瓶底。這些水在焊接過程中隨CO₂一起揮發并混入CO₂氣體中，一起進入焊接區，成為主要的有害雜質，故焊前必須采取下列措施減少水分。

①. 將(jiang)新灌氣(qi)瓶(ping)倒(dao)置2h，開啟(qi)閥門將(jiang)沉積(ji)在下部的水排出(chu)（一(yi)般排2～3次(ci)，每次(ci)間隔約30min），放水結束(shu)后(hou)將(jiang)氣(qi)瓶(ping)放正。

②. 使用前先放氣2～3min，因為上部的氣體一般含有較多的空氣和水分。

③. 在氣路中設置高壓干燥器和低壓干燥器，進一步減少CO₂中的水分。一般用硅膠或脫水硫酸銅作干燥劑，吸水后可加熱烘去水后多次重復使用。

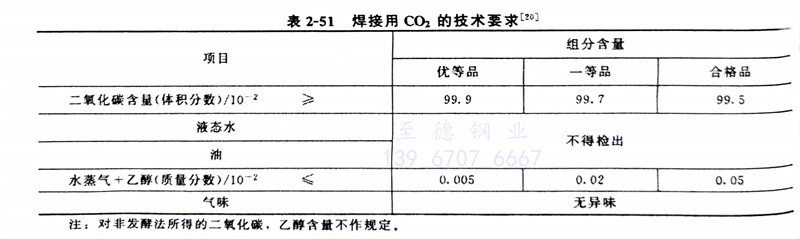

④. 當瓶中氣壓降低到0.2MPa以下時，不得再使用。焊接用CO₂的技術要求見表2-51。

七、氧氣（O₂）

  氧在常溫狀態和大氣壓下，是無色無味的氣體。在標準狀態下，氧氣密度為1.43kg/m³，比空氣重（空氣密度為1.29kg/m³）。氧氣本身不能燃燒，是一種活潑的助燃氣體。高壓氧與油脂接觸會自燃，并可能爆炸。

  氧氣(qi)(qi)常用(yong)作(zuo)惰性氣(qi)(qi)體(ti)(ti)保(bao)護焊的(de)附加(jia)(jia)氣(qi)(qi)體(ti)(ti)，但不超(chao)過混(hun)合(he)氣(qi)(qi)體(ti)(ti)體(ti)(ti)積分數的(de)2.0％。在熔(rong)化極氬(ya)氣(qi)(qi)保(bao)護焊時(shi)加(jia)(jia)入(ru)氧，可(ke)以細化熔(rong)滴，降低射流過渡的(de)臨界(jie)電流，克服電弧陰極斑(ban)點飄移，增(zeng)加(jia)(jia)母材輸入(ru)熱，從(cong)而提高(gao)焊接速度。

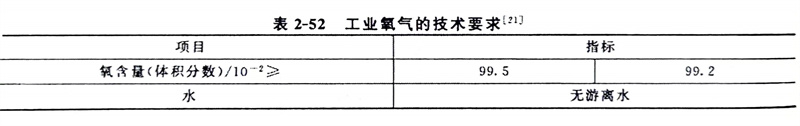

  工業氧(yang)氣的技術要求(qiu)見表2-52。
