磁(ci)(ci)化(hua)(hua)是進行漏磁(ci)(ci)檢測的(de)第(di)一步。在不(bu)銹鋼管(guan)漏磁(ci)(ci)檢測中一般采用直流磁(ci)(ci)化(hua)(hua)，磁(ci)(ci)化(hua)(hua)場的(de)方向和強度不(bu)隨時間變化(hua)(hua)。鋼管(guan)被磁(ci)(ci)化(hua)(hua)后，高清下載香蕉視頻app蘋果:不銹鋼管中阻隔磁(ci)(ci)力線(xian)的缺(que)陷(xian)將產生(sheng)漏磁(ci)(ci)場。漏磁(ci)(ci)場的大小與鋼管的磁(ci)(ci)化(hua)狀(zhuang)(zhuang)態呈非線(xian)性相關，同時(shi)與缺(que)陷(xian)的形態對應。磁(ci)(ci)化(hua)狀(zhuang)(zhuang)態主要指磁(ci)(ci)化(hua)場的方向與強度等。由于磁(ci)(ci)場的矢(shi)量特性，在不銹鋼(gang)管(guan)的(de)(de)(de)磁(ci)(ci)(ci)化方(fang)法和磁(ci)(ci)(ci)化器的(de)(de)(de)設計中(zhong)，特別需(xu)要關注(zhu)的(de)(de)(de)是磁(ci)(ci)(ci)化場(chang)的(de)(de)(de)相對方(fang)向(xiang)，包(bao)括磁(ci)(ci)(ci)化場(chang)與(yu)鋼(gang)管(guan)軸線(xian)的(de)(de)(de)夾(jia)角、磁(ci)(ci)(ci)化場(chang)與(yu)鋼(gang)管(guan)表(biao)面法向(xiang)的(de)(de)(de)夾(jia)角、磁(ci)(ci)(ci)化場(chang)與(yu)裂(lie)紋走向(xiang)的(de)(de)(de)夾(jia)角等。此外，不銹鋼管經漏磁(ci)檢測后需(xu)要進行退磁(ci)處理，消除(chu)剩(sheng)磁(ci)對(dui)后續加工、運輸和使用的影(ying)響。

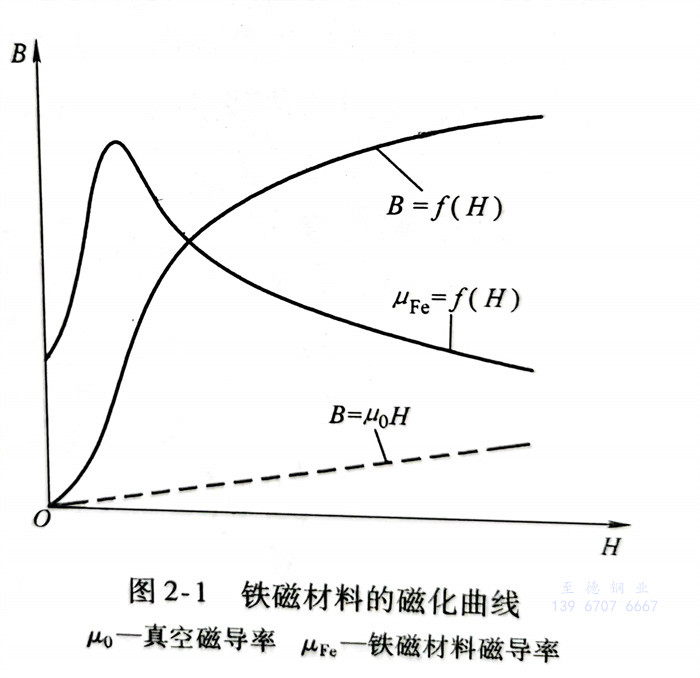

  如圖2-1所示，將一個(ge)對外界完全沒有磁性的鋼鐵(tie)試件放在磁場中(zhong)，它將受到磁化。如果磁場強度H從0開始逐(zhu)漸(jian)(jian)增(zeng)加(jia)，則試件中(zhong)的磁感應強度B也將逐(zhu)漸(jian)(jian)增(zeng)加(jia)至飽和。這種反映磁材料磁感應強度B與磁場強度H變化規律(lv)的曲線B＝f（H），稱(cheng)為材料的磁化曲線。

  從(cong)圖(tu)2-1中(zhong)可以看(kan)出，當(dang)把鐵磁(ci)(ci)(ci)(ci)(ci)材料置于外加(jia)磁(ci)(ci)(ci)(ci)(ci)場中(zhong)時(shi)，其磁(ci)(ci)(ci)(ci)(ci)感應強度B將(jiang)明顯地增(zeng)(zeng)大，產(chan)生比(bi)原來(lai)磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)場大得多（10～105倍）的(de)(de)磁(ci)(ci)(ci)(ci)(ci)場。B與(yu)H之間存(cun)在(zai)(zai)著非(fei)線性關系(xi)。當(dang)H逐漸(jian)增(zeng)(zeng)大時(shi)，B也增(zeng)(zeng)加(jia)，但上升緩慢，說明此(ci)(ci)時(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)剛開始中(zhong)擴張，磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)緩慢，磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)很不(bu)充分。當(dang)H繼續(xu)增(zeng)(zeng)大時(shi)，B急(ji)驟增(zeng)(zeng)加(jia)，幾乎呈直線上升，此(ci)(ci)時(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)疇(chou)(chou)壁位移加(jia)速，B值上升很快，材料得到急(ji)劇磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)。在(zai)(zai)此(ci)(ci)階段(duan)，B值的(de)(de)上升不(bu)是(shi)平滑的(de)(de)，而是(shi)階梯跳躍式的(de)(de)，并(bing)產(chan)生稱之為(wei)“巴克豪森(sen)效應”的(de)(de)現象。當(dang)H進一步增(zeng)(zeng)大時(shi)，B的(de)(de)增(zeng)(zeng)加(jia)又變(bian)得緩慢，產(chan)生了一個(ge)轉(zhuan)折，這時(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)疇(chou)(chou)壁擴張已近尾聲，代之以磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)磁(ci)(ci)(ci)(ci)(ci)矩的(de)(de)轉(zhuan)動為(wei)主。之后(hou)，H值即使再增(zeng)(zeng)加(jia)，B卻幾乎不(bu)再增(zeng)(zeng)加(jia)，此(ci)(ci)時(shi)磁(ci)(ci)(ci)(ci)(ci)疇(chou)(chou)平行排(pai)列的(de)(de)過程已基(ji)本結束，鐵磁(ci)(ci)(ci)(ci)(ci)質的(de)(de)磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)過程基(ji)本結束，材料磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)已經達到飽和(he)。因此(ci)(ci)，鐵磁(ci)(ci)(ci)(ci)(ci)材料的(de)(de)磁(ci)(ci)(ci)(ci)(ci)化(hua)(hua)曲線是(shi)非(fei)線性的(de)(de)。

  從圖2-1中還可(ke)以(yi)看出，對于(yu)(yu)真空中的(de)磁(ci)感(gan)應強度(du)，因(yin)磁(ci)導(dao)率(lv)為定(ding)(ding)值，真空0r的(de)磁(ci)化曲線為一(yi)斜率(lv)恒定(ding)(ding)的(de)直線。而(er)對于(yu)(yu)鐵磁(ci)材料磁(ci)化曲線的(de)斜率(lv)，在(zai)不同的(de)磁(ci)化階段(duan)是變(bian)化的(de)。當H開始增加時，超初(chu)HFe值增加，但到最(zui)大值后就下降。下降到一(yi)定(ding)(ding)程度(du)時，μFe值變(bian)化趨緩。

  不銹鋼管作為一種典型的鐵磁性材料，進行漏磁檢測的前提是對鋼管進行有效的磁化。根據圖2-1可知，當外激勵磁場強度太小時，鋼管磁感應強度太低，則缺陷不能激發出足夠強度的漏磁場；隨著激勵磁場強度的不斷增加，磁感應強度急劇增加，缺陷漏磁場強度不斷增加；當鋼管被磁化至飽和狀態時，缺陷漏磁場強度將基本保持不變。此時，如果繼續不斷增加外激勵磁場的強度，由于會形成背景磁場的壓縮效應，缺陷漏磁場強度將出現減小的情況，而此時噪聲則不斷增加，從而造成缺陷信噪比降低。因此，將鋼管磁化至飽和狀態是獲得高靈敏度和高信噪比的最佳檢測條件，過弱或過強的外激勵磁場都會影響檢測效果。

  此外，對不銹鋼管進行局部磁化時，存在有效均勻磁化區域。有效均勻磁化區域的含義是指被檢測區域的鋼管必須磁化均勻，也即相同形態的缺陷在該區域內的任何位置都產生相同的漏磁場強度。因此，在設計磁化器時，需要同時滿足對鋼管進行飽和磁化與均勻磁化的要求。
