一、裝卸碼頭總管的布置
①. 在引(yin)堤(di)或(huo)棧橋上敷設管道(dao)，宜沿引(yin)堤(di)或(huo)棧橋一側或(huo)兩側布置。當管道(dao)較多需分層布置時，大管徑管道(dao)及檢修頻繁的(de)管道(dao)應布置在下(xia)層，兩層管道(dao)的(de)凈(jing)距(ju)(ju)不應小于0.8m，下(xia)層與地面的(de)凈(jing)引(yin)距(ju)(ju)不應小于0.4m。
②. 引(yin)堤(di)或棧橋一般較長，其上敷設(she)的(de)(de)管道應有足夠的(de)(de)柔性，在引(yin)堤(di)或棧橋布置之初，就應考慮設(she)置I形彎的(de)(de)需要。
③. 陸(lu)上輸(shu)油管道(dao)應沿道(dao)路呈帶狀布置(zhi)，并減(jian)少交叉。管道(dao)應采用低(di)支墩敷設(she)，特殊情況下可采用埋地敷設(she)。
④. 碼(ma)頭上應有暢(chang)通的通道，供檢(jian)修和操作通行。
二、鶴管(guan)的配置
①. 裝卸碼頭采用(yong)的(de)船用(yong)鶴(he)管(guan)種(zhong)類(lei)有自支(zhi)承(cheng)(cheng)-單管(guan)手(shou)動(dong)、混支(zhi)承(cheng)(cheng)-單管(guan)手(shou)動(dong)、分支(zhi)承(cheng)(cheng)-單管(guan)手(shou)動(dong)、分支(zhi)承(cheng)(cheng)-雙(shuang)管(guan)手(shou)動(dong)等類(lei)型。
a. 自支承雙配重單管船(chuan)(chuan)用鶴管是以物料管道自身作為(wei)支承體(ti)，內外臂的(de)長度(du)受到(dao)限制(zhi)，最大長度(du)不超過10m，適(shi)合安裝在(zai)水位穩(wen)定的(de)河流上。其管徑規(gui)格較小，可(ke)用于裝卸小型的(de)槽船(chuan)(chuan)。
b. 混支(zhi)承(cheng)單(dan)配(pei)重單(dan)管船(chuan)用鶴管是(shi)物料管和支(zhi)承(cheng)結構采用混合形式，略優(you)于自支(zhi)承(cheng)結構。但內外臂總長度也不(bu)超(chao)過(guo)18m，可用于裝(zhuang)卸中、小型(xing)的槽船(chuan)。
c. 分(fen)支承單配重單管(guan)（雙(shuang)管(guan)）船用鶴管(guan)是一種大(da)(da)型裝卸(xie)臂，這種形(xing)式是工(gong)作(zuo)管(guan)道與支承結構相互獨立(li)，工(gong)作(zuo)管(guan)道受力(li)較小，適合于裝卸(xie)高(gao)溫、低溫的(de)液體。它具(ju)有工(gong)作(zuo)管(guan)道口徑范圍廣(guang)，內外臂伸出(chu)長(chang)，適應(ying)槽船漂移范圍大(da)(da)的(de)特(te)點，除部分(fen)手動操作(zuo)之外，大(da)(da)部分(fen)配有液壓傳動系統，廣(guang)泛用于大(da)(da)型槽船的(de)裝卸(xie)。
②. 不允許放(fang)空的(de)介質應(ying)采(cai)用密閉(bi)裝卸(xie)，鶴管的(de)氣(qi)(qi)相(xiang)(xiang)(xiang)管應(ying)與(yu)儲罐(guan)的(de)氣(qi)(qi)相(xiang)(xiang)(xiang)管相(xiang)(xiang)(xiang)接(jie)，將排放(fang)氣(qi)(qi)排入儲罐(guan)，該氣(qi)(qi)相(xiang)(xiang)(xiang)管避免(mian)(mian)出(chu)現(xian)下袋(dai)，以防凝(ning)液(ye)(ye)聚(ju)集(ji)(ji)，當配管不可避免(mian)(mian)出(chu)現(xian)下袋(dai)時(shi)，則必(bi)須在袋(dai)形(xing)最(zui)低點處(chu)設(she)(she)集(ji)(ji)液(ye)(ye)包及(ji)排液(ye)(ye)管，并(bing)按工(gong)藝要求(qiu)收(shou)集(ji)(ji)處(chu)理或對(dui)集(ji)(ji)液(ye)(ye)包局部伴熱，使(shi)凝(ning)液(ye)(ye)蒸(zheng)發，避免(mian)(mian)產生液(ye)(ye)封現(xian)象。無毒害、非易燃易爆的(de)物料裝卸(xie)時(shi)，可設(she)(she)放(fang)空管排放(fang)。
三(san)、裝卸碼頭管道布置設計(ji)工程實例(li)

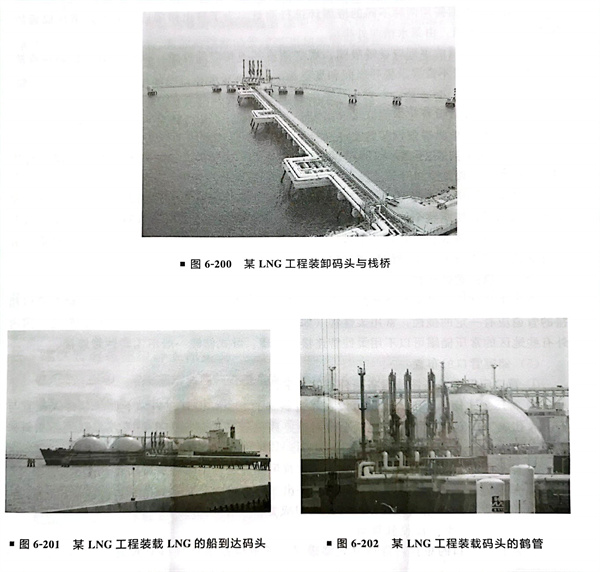

某(mou)LNG工(gong)程裝卸(xie)碼頭與棧(zhan)橋（圖6-200～圖6-202）
