一、隔膜閥概述

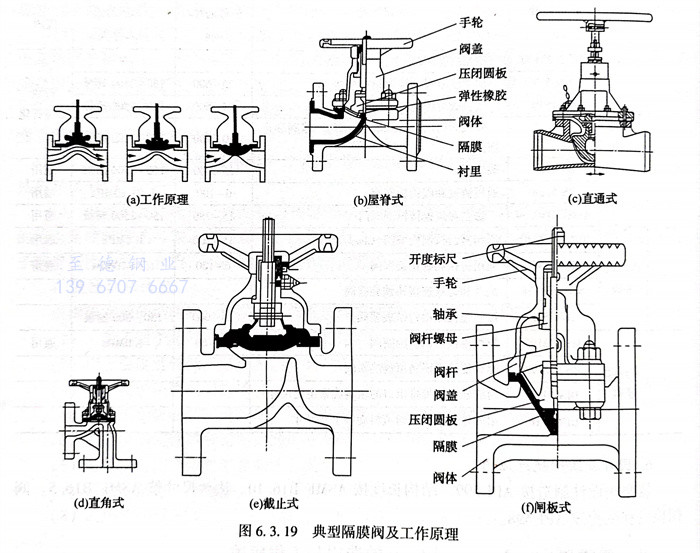

  隔膜閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔(ge)膜閥的分(fen)類

 1. 按(an)襯(chen)(chen)里，隔(ge)膜閥(fa)有襯(chen)(chen)膠隔(ge)膜閥(fa)、襯(chen)(chen)氟隔(ge)膜閥(fa)、無襯(chen)(chen)里隔(ge)膜閥(fa)、塑料隔(ge)膜閥(fa)等。

 2. 按結構形式分三類。

   ①. 屋脊式，也稱突(tu)緣式，是(shi)最(zui)基(ji)本的一類。它的結(jie)構(gou)形(xing)狀(zhuang)如圖6.3.19（b）所示(shi)。閥體(ti)是(shi)襯里(li)(li)的；隔膜閥閥體(ti)襯里(li)(li)，就(jiu)是(shi)為了(le)發揮它的耐腐蝕特性。這類結(jie)構(gou)除直(zhi)通式之外，還可做成直(zhi)角式。如圖6.3.19（c）、圖6.3.19（d）所示(shi)。

   ②. 截止式，結構形(xing)狀與截止閥(fa)相似，見圖6.3.19（e）。這種形(xing)式的閥(fa)門，流(liu)體阻力(li)比(bi)屋(wu)脊式大，但密封面(mian)積大，密封性能(neng)好(hao)，可用于真(zhen)空(kong)度高的管(guan)路。

   ③. 閘板(ban)(ban)式(shi)，結(jie)構形式(shi)與閘閥相似，見圖6.3.19（f）。閘板(ban)(ban)式(shi)隔(ge)膜閥，流體阻力(li)最小，適合(he)于輸送黏(nian)性物(wu)料。隔(ge)膜材料，常(chang)用天(tian)然(ran)橡(xiang)(xiang)膠(jiao)(jiao)、氯丁(ding)橡(xiang)(xiang)膠(jiao)(jiao)、丁(ding)腈橡(xiang)(xiang)膠(jiao)(jiao)、異丁(ding)橡(xiang)(xiang)膠(jiao)(jiao)、氟化橡(xiang)(xiang)膠(jiao)(jiao)和聚全氟乙丙(bing)烯塑料(F46)等。

三、隔膜閥的優點

（1）流體阻力小(xiao)。

（2）能使用(yong)于(yu)含硬質懸浮物的介質。

（3）由于介質只跟(gen)閥體和隔膜接觸，所以無須填料函(han)，不存在(zai)填料函(han)泄漏問題，對閥桿部分無腐蝕的可能(neng)。

（4）只要對(dui)襯里材(cai)料(liao)和隔膜進行恰(qia)當的選擇，便可適應廣泛(fan)的腐蝕介質，例如酸、堿類流(liu)體。

四(si)、隔(ge)膜閥有(you)關標準規范(fan)

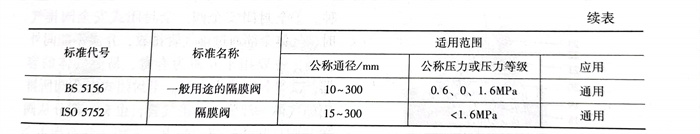

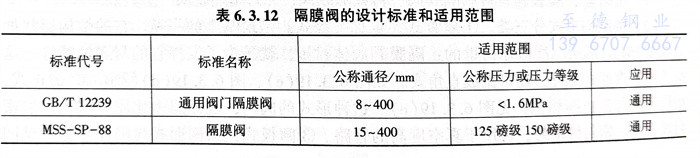

  隔膜閥有關(guan)標準規范見表6.3.12。
