一(yi)、管(guan)廊管(guan)道支吊(diao)架設計一(yi)般要求

  ①. 管(guan)(guan)廊上(shang)管(guan)(guan)道支(zhi)架(jia)的間距(ju)，受(shou)到管(guan)(guan)廊結構的梁及(ji)柱間距(ju)的限制。小管(guan)(guan)道支(zhi)架(jia)需要在(zai)次梁上(shang)作支(zhi)撐(cheng)(cheng)。對于大直徑管(guan)(guan)道只需在(zai)主梁上(shang)支(zhi)撐(cheng)(cheng)就夠了。

  ②. 管(guan)(guan)(guan)(guan)廊上(shang)敷設(she)有坡度的管(guan)(guan)(guan)(guan)道，可通(tong)過調(diao)整管(guan)(guan)(guan)(guan)托下加型(xing)鋼(gang)或鋼(gang)板墊枕的辦法來(lai)實(shi)現。對于放空氣體總管(guan)(guan)(guan)(guan)（或去(qu)火(huo)炬總管(guan)(guan)(guan)(guan)）宜布(bu)置在管(guan)(guan)(guan)(guan)廊柱子的上(shang)方，以便于調(diao)整標高。

二、管(guan)廊管(guan)道固定架設計的注意點(dian)

  ①. 一般應在(zai)柱子軸線的主梁上設(she)(she)置(zhi)，不(bu)要設(she)(she)在(zai)次梁上。

  ②. 盡量使固定架兩側的推力相差不(bu)要(yao)過大。

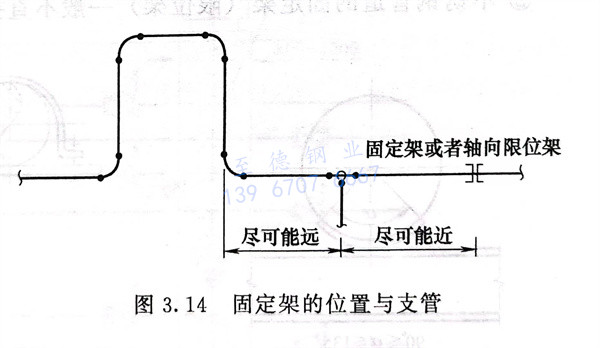

  ③. 管廊(lang)上不(bu)應(ying)在應(ying)力或位移(yi)量較大(da)處連(lian)接支管，支管附(fu)近應(ying)設(she)固定(ding)架（或軸(zhou)向(xiang)限(xian)位架），如圖3.14所示。

三、管廊管道導(dao)向架設計的注意(yi)點

  ①. 導(dao)向架(jia)的間距與對應的軸向力及管徑有關。

  ②. 有橫向(xiang)引出管道(dao)的(de)接(jie)點(dian)時(shi)，導向(xiang)架與接(jie)點(dian)或彎頭的(de)距離（沿管廊縱向(xiang)）不宜太近，應使(shi)管道(dao)有一定的(de)柔性。

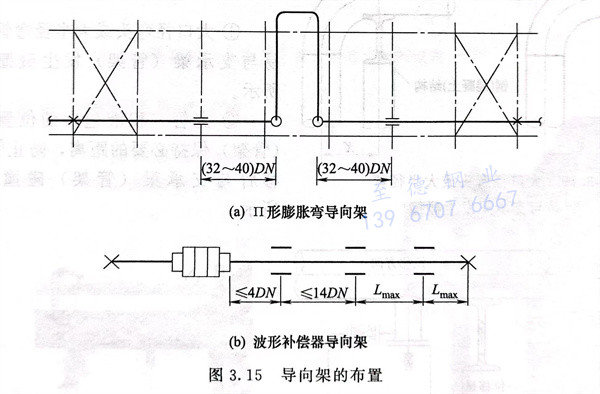

  ③. “II”形膨脹(zhang)彎附近導向架(jia)的設(she)(she)置及波形補(bu)償器(qi)附近導向架(jia)的設(she)(she)置見圖(tu)3.15。

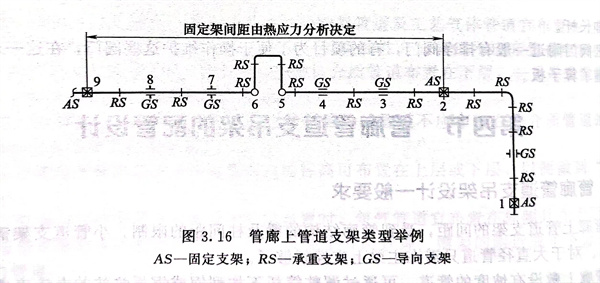

  ④. 設(she)有“II”形膨脹彎時(shi)，如圖3.16所示，4點(dian)及6～7點(dian)的(de)距離要(yao)適當(dang)，可按柔性分(fen)析決(jue)定，同時(shi)考慮管道(dao)的(de)橫(heng)向位(wei)移不至于(yu)太大，1~22點(dian)之間管道(dao)應有充分(fen)的(de)柔性。

四、管(guan)廊上不銹鋼管(guan)道管(guan)架(jia)的設計

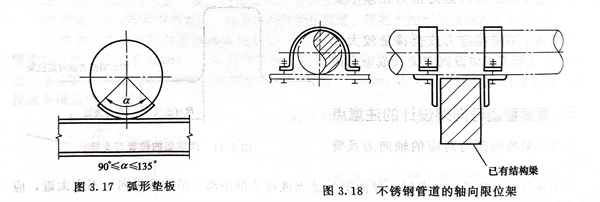

 ①. 管廊上管道的支承時，對于奧(ao)氏(shi)體不(bu)銹鋼裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。

  ②. 不銹(xiu)鋼管道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。

五(wu)、管廊(lang)上(shang)管道支架(jia)易碰撞的位置(zhi)

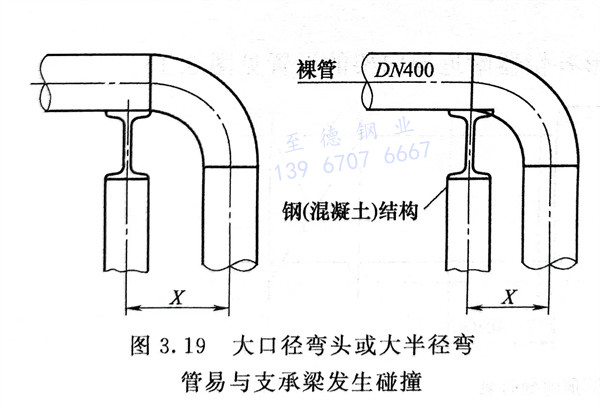

  ①. 大口(kou)徑(jing)彎(wan)頭或大半徑(jing)彎(wan)管(guan)在梁拐彎(wan)時，易與支(zhi)承(cheng)梁（管(guan)架）發生碰撞，如圖3.19所示。

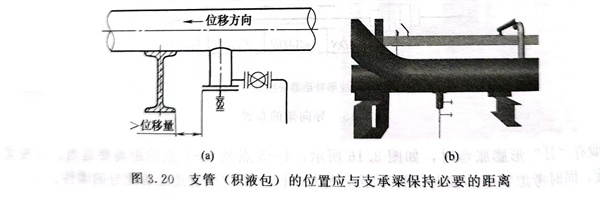

  ②. 支管(guan)（積液包）的位置應與支承(cheng)梁（管(guan)架）保(bao)持必(bi)要(yao)的距離，防(fang)止管(guan)子發生熱位移后與支承(cheng)梁（管(guan)架）碰撞，如(ru)圖3.20所(suo)示。

六、管廊上管道支吊架需開長圓孔的位置

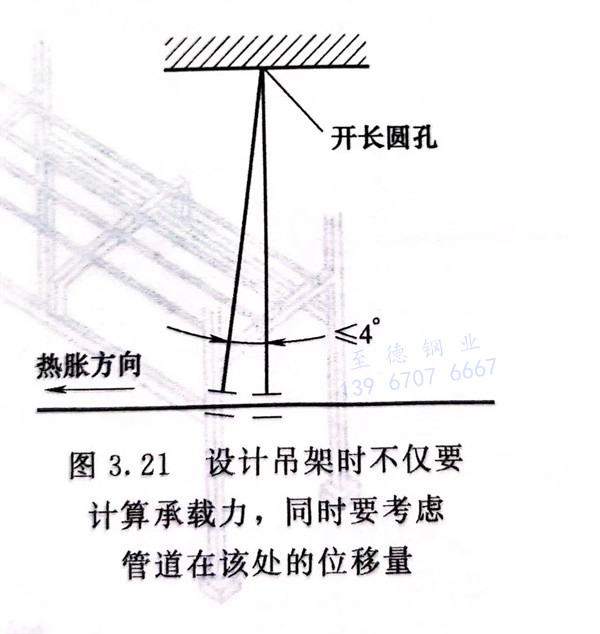

  設計(ji)吊架(jia)時不僅要計(ji)算承載力，同時要考慮管道(dao)在(zai)該(gai)處的位(wei)移(yi)量，如果吊桿(gan)(gan)的位(wei)移(yi)過(guo)(guo)大(da)，使得吊桿(gan)(gan)傾斜(xie)超過(guo)(guo)4°，應該(gai)在(zai)吊桿(gan)(gan)的生根部位(wei)設置長圓孔，如圖(tu)3.21所示。

七、管(guan)道(dao)出裝置界區前管(guan)架的設計

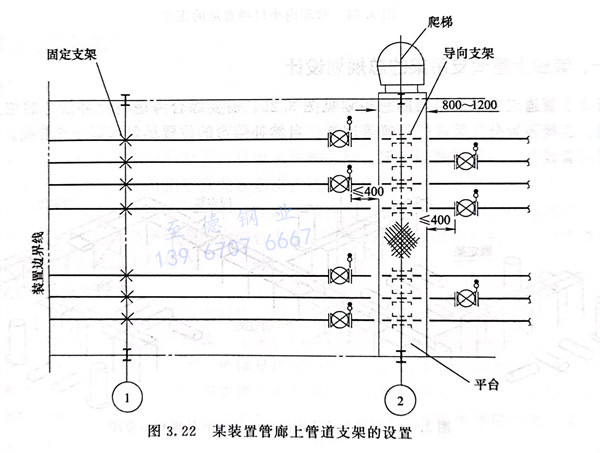

  管道出(chu)裝置界(jie)區(qu)前(qian)需要設置固(gu)定架。保護界(jie)區(qu)內閥門和法(fa)蘭連(lian)接位置的受力(li)(li)安全。同(tong)時(shi)固(gu)定架界(jie)區(qu)內、外兩側(ce)的設計(ji)單(dan)位可以分別計(ji)算應力(li)(li)，互相不干涉，見圖3.22。

八(ba)、易被扭彎的側縱連系梁計算

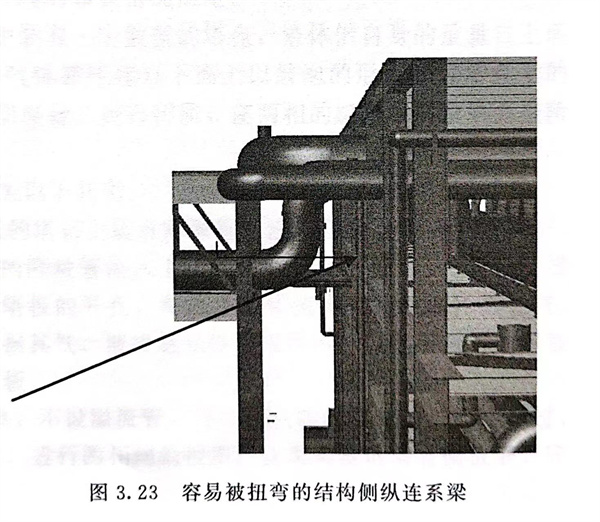

  結(jie)(jie)(jie)構側縱連(lian)系(xi)梁經常被(bei)管(guan)(guan)道的(de)支架扭(niu)彎(wan)，如圖(tu)3.23中(zhong)箭頭所示(shi)的(de)鋼梁。某工程(cheng)約定(ding)管(guan)(guan)道符(fu)合(he)標準M（力矩）＜7.5B（kN·mm）的(de)可以不向結(jie)(jie)(jie)構專業(ye)提轉矩條件，不會產(chan)生扭(niu)彎(wan)的(de)現(xian)象，其中(zhong)Br為(wei)結(jie)(jie)(jie)構側縱連(lian)系(xi)梁翼緣寬(kuan)度(du)。

九、管廊內小口徑管道的支撐

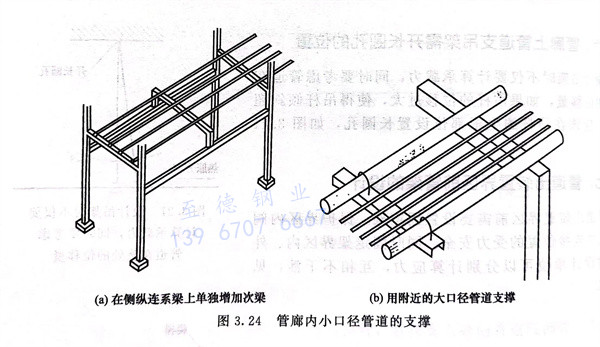

  管廊(lang)的(de)主橫梁間距(ju)較大，小(xiao)口(kou)徑管道的(de)最大允許跨距(ju)較小(xiao)，為了滿足小(xiao)口(kou)徑管道的(de)支撐可以采取圖3.24所示結(jie)構(gou)。

十、管廊(lang)上管道支吊(diao)架(jia)的(de)總規劃設(she)計

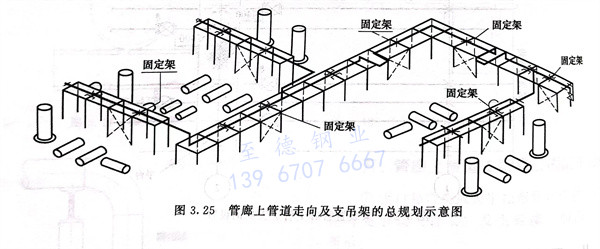

  管(guan)廊上(shang)管(guan)道走(zou)向及支(zhi)(zhi)吊架(jia)的(de)(de)總規劃見(jian)圖(tu)3.25，需要綜合(he)考慮自(zi)然補償(chang)彎的(de)(de)位置(zhi)(zhi)、固(gu)(gu)定(ding)架(jia)的(de)(de)位置(zhi)(zhi)、連(lian)接(jie)裝置(zhi)(zhi)分(fen)支(zhi)(zhi)管(guan)線(xian)的(de)(de)位置(zhi)(zhi)等因素。自(zi)然補償(chang)彎的(de)(de)位置(zhi)(zhi)盡量(liang)遠離分(fen)支(zhi)(zhi)管(guan)線(xian)。裝置(zhi)(zhi)管(guan)線(xian)連(lian)接(jie)主管(guan)廊管(guan)線(xian)前，一般設置(zhi)(zhi)固(gu)(gu)定(ding)架(jia)。
