015Cr21Ni26Mo5Cu2 、904L不銹鋼管是高鉬奧氏體不銹鋼，既耐硫酸、磷酸、醋酸等腐蝕，又可解決氯化物孔蝕、縫隙腐蝕和應力腐蝕問題。主要用于石化、化工、化肥、海洋開發的塔、槽、管、熱交換器等設備。

  015Cr21Ni26Mo5Cu2、904L超級奧(ao)氏體不銹鋼(gang)，此鋼種是一種含碳量很低的高合金化的奧氏體不銹鋼,在稀硫酸中有很好抗腐蝕性，專為腐蝕條件苛刻的環境而設計。具有較高的鉻含量和足夠的鎳含量，銅的加入使它具有很強的抗酸能力，尤其對氯化物間隙腐蝕和應力腐蝕崩裂有高度抗性，不易出現蝕損斑和裂縫,抗點蝕能力略優與其他鋼種,具有良好的可加工性和可焊性，可用于壓力容器。　

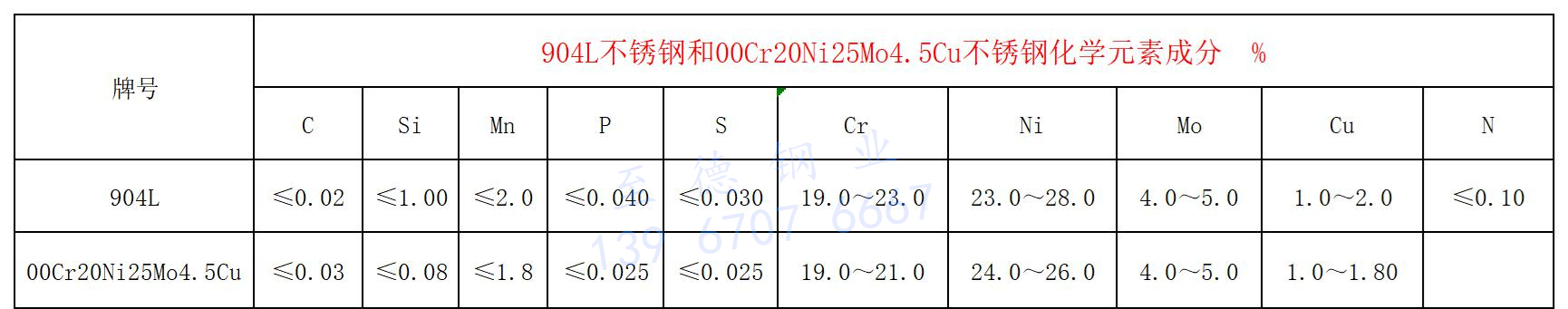

一、化學成分

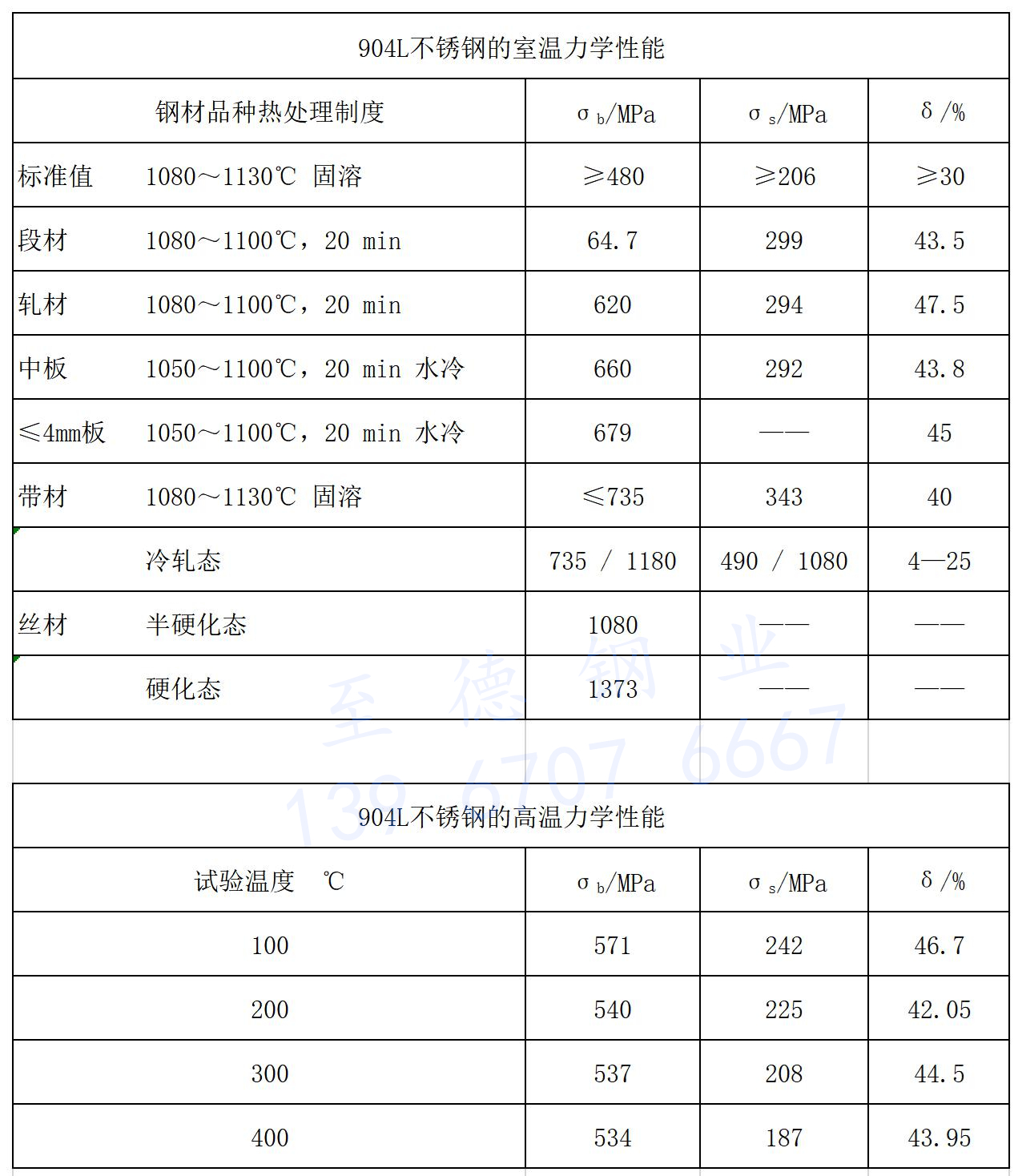

二、力學性能

三、工藝性能

 a. 熱(re)加工(gong)

   015Cr21Ni26Mo5Cu2、904L不銹(xiu)鋼(gang)管具有良好(hao)的(de)熱(re)(re)加(jia)(jia)工性能(neng)，但(dan)較(jiao)316L不銹(xiu)鋼(gang)熱(re)(re)變(bian)形抗力大(da)，加(jia)(jia)工難度(du)增大(da)。鋼(gang)的(de)熱(re)(re)加(jia)(jia)工溫度(du)范圍900-1150℃。熱(re)(re)鍛(duan)的(de)最高加(jia)(jia)熱(re)(re)溫度(du)可達(da)1180℃，訂鍛(duan)溫度(du)≥900℃。

  b. 冷加工

    015Cr21Ni26Mo5Cu2、904L不銹鋼管(guan)的冷(leng)加(jia)(jia)工性能類似于316L不銹鋼，可進(jin)行冷(leng)拔、冷(leng)軋及其(qi)他冷(leng)成形加(jia)(jia)工。

  c. 熱處(chu)理

     固(gu)溶處理制度為 1100-1150℃加熱保溫(wen)后快冷。

  d. 焊接

     015Cr21Ni26Mo5Cu2、904L不(bu)(bu)銹鋼管焊接性能良好，可(ke)使(shi)用常規(gui)的焊接方法(fa)予以焊接，焊接材(cai)(cai)料與(yu)母(mu)材(cai)(cai)相同，焊前不(bu)(bu)需要預熱(re)(re)，焊后也不(bu)(bu)需要熱(re)(re)處(chu)理(li)，如(ru)需熱(re)(re)處(chu)理(li)，可(ke)在1075-1125℃加熱(re)(re)后快冷進行(xing)熱(re)(re)處(chu)理(li)。

四(si)、材料應用(yong)

    015Cr21Ni26Mo5Cu2、904L不銹鋼管主(zhu)要用(yong)于石油化工(gong)領域如醋酸丁酯、醋酸甲酸、對(dui)苯(ben)二酸、聚(ju)氯(lv)乙烯(xi)等(deng)環(huan)(huan)境；無機化學工(gong)業，如硫(liu)酸、硫(liu)酸銨、純堿、磷酸等(deng)介質(zhi)環(huan)(huan)境；防污(wu)染凈化系統，如煅燒爐和(he)電廠煙道(dao)洗滌器(qi)；海水、半咸水和(he)污(wu)染水的冷卻(que)器(qi)等(deng)。
