1. 疏水(shui)閥的概念及分類

 疏水閥又叫疏水器，也叫阻氣排水閥，主要用于蒸汽設備或管道上，供排出冷凝水并防止蒸汽泄出。根據疏水閥工作原理的不同，疏水閥可分為以下幾種類型。

  ①. 機械型(xing)。依(yi)靠熱靜(jing)力式疏水閥內凝結水液位高度的(de)變化而動作，包(bao)括：浮球式（浮子(zi)為(wei)封閉的(de)空心球體）、敞口向上(shang)浮子(zi)式（浮子(zi)為(wei)開口向上(shang)的(de)筒(tong)型(xing)）、敞口向下(xia)浮子(zi)式（浮子(zi)為(wei)開口向下(xia)的(de)筒(tong)型(xing)）。

  ②. 熱靜力(li)型。依靠液體溫度的(de)變化而動作，包括(kuo)：雙(shuang)金屬(shu)片（敏感(gan)(gan)元件為雙(shuang)金屬(shu)片）、蒸汽壓力(li)式（敏感(gan)(gan)元件為波紋(wen)管(guan)或墨盒，內部充入揮發(fa)性液體）。

  ③. 熱動(dong)力(li)型(xing)。依(yi)靠液體(ti)的(de)(de)(de)熱動(dong)力(li)學性質的(de)(de)(de)變化而動(dong)作。包括：圓(yuan)盤式（由于在相同的(de)(de)(de)壓力(li)下(xia)，液體(ti)與氣體(ti)的(de)(de)(de)流速不(bu)同，所產生(sheng)的(de)(de)(de)不(bu)同的(de)(de)(de)動(dong)、靜壓力(li)驅使圓(yuan)盤閥片動(dong)作）、脈沖式。

2. 疏水閥(fa)結(jie)構形式與工(gong)作原理

  熱(re)靜力式疏水(shui)閥在蒸(zheng)汽加熱(re)系統中起到(dao)阻汽排水(shui)作(zuo)(zuo)用，選擇(ze)合適的疏水(shui)閥，可(ke)使(shi)蒸(zheng)汽加熱(re)設(she)備達(da)到(dao)最高(gao)工作(zuo)(zuo)效(xiao)率。要想達(da)到(dao)最理想的效(xiao)果，就要對各種類型(xing)疏水(shui)閥的工作(zuo)(zuo)性能、特點進行全面了解。

  疏(shu)水(shui)閥(fa)的品種很(hen)多(duo)，各(ge)有不同的性能(neng)。選(xuan)用疏(shu)水(shui)閥(fa)時，首(shou)先(xian)應(ying)選(xuan)其(qi)特性能(neng)滿足蒸汽(qi)加熱(re)(re)設備(bei)在最(zui)佳狀態下運行，然后才(cai)考慮其(qi)他客(ke)觀條件。疏(shu)水(shui)閥(fa)要能(neng)“識別”蒸汽(qi)和(he)凝(ning)結水(shui)，才(cai)能(neng)起(qi)到阻汽(qi)排水(shui)作用。“識別”蒸汽(qi)和(he)凝(ning)結水(shui)基于三(san)個(ge)原理：密度差、溫(wen)度差和(he)相變。根據這(zhe)三(san)個(ge)原理制造出了機(ji)械型(xing)、熱(re)(re)靜力(li)(li)型(xing)、熱(re)(re)動力(li)(li)型(xing)這(zhe)三(san)種類型(xing)的疏(shu)水(shui)閥(fa)。

3. 疏水閥的布置

  ①. 疏(shu)水閥的安裝位(wei)置(zhi)不應高于(yu)疏(shu)水點，并應便于(yu)操作和維(wei)修。

  ②. 對于(yu)恒溫(wen)型疏水閥(fa)為(wei)得到(dao)動作(zuo)需要的(de)(de)溫(wen)度差(cha)，應(ying)有一定的(de)(de)過冷(leng)度，應(ying)在疏水閥(fa)前留有1m長的(de)(de)不保溫(wen)段(duan)。

  ③. 當疏水(shui)閥本體沒有(you)過濾器時，應(ying)在疏水(shui)閥入口前安裝過濾器。

  ④. 布置疏水閥的出(chu)口(kou)管道時，應盡量(liang)減少背壓，管徑要大，管道布置盡量(liang)短，少拐彎，盡量(liang)減少向上提升的立管。

  ⑤. 疏水閥的(de)安裝要求

   a. 熱(re)動力(li)式疏水閥應安(an)裝(zhuang)在(zai)水平管道上。

   b. 浮球式疏(shu)水閥必(bi)須水平安裝，布置在室外時，應采取必(bi)要的防(fang)凍措施。

  c. 雙金屬片式疏水閥可水平(ping)安裝或直立安裝。

  d. 脈沖式疏水閥應安裝在水平管(guan)道(dao)上，閥蓋朝上。

  e. 倒吊桶式（敞口(kou)向下浮子式）疏水(shui)閥(fa)應水(shui)平(ping)安裝，不可傾(qing)斜，在(zai)啟(qi)動(dong)前(qian)可充(chong)水(shui)或打開(kai)疏水(shui)閥(fa)入(ru)口(kou)閥(fa)，待凝(ning)結(jie)水(shui)充(chong)滿后再開(kai)疏水(shui)閥(fa)出口(kou)閥(fa)。冬季停止操作時(shi)，要及(ji)時(shi)排(pai)出存水(shui)以(yi)免凍裂疏水(shui)閥(fa)。

  ⑥. 各凝結(jie)水(shui)排(pai)(pai)出點應單獨安(an)裝疏(shu)水(shui)閥，不應共用一個疏(shu)水(shui)閥。疏(shu)水(shui)閥的安(an)裝位置(zhi)應低于(yu)凝結(jie)水(shui)排(pai)(pai)出點；疏(shu)水(shui)閥前要設置(zhi)切(qie)斷(duan)閥。疏(shu)水(shui)閥的出口管盡(jin)(jin)量減少背壓，管道布置(zhi)應盡(jin)(jin)量短(duan)，少拐彎，盡(jin)(jin)量減少向上(shang)提升(sheng)的立管。

  ⑦. 疏(shu)(shu)(shu)水(shui)(shui)閥(fa)(fa)后凝(ning)(ning)結(jie)(jie)水(shui)(shui)管高于疏(shu)(shu)(shu)水(shui)(shui)閥(fa)(fa)，疏(shu)(shu)(shu)水(shui)(shui)閥(fa)(fa)出口(kou)管有向上的(de)提升立(li)管時(shi)，疏(shu)(shu)(shu)水(shui)(shui)閥(fa)(fa)后應設止(zhi)回閥(fa)(fa)。幾個(ge)設備的(de)凝(ning)(ning)結(jie)(jie)水(shui)(shui)管連(lian)接在一起(qi)時(shi)，需在每個(ge)疏(shu)(shu)(shu)水(shui)(shui)閥(fa)(fa)后安裝止(zhi)回閥(fa)(fa)。熱動力(li)式疏(shu)(shu)(shu)水(shui)(shui)閥(fa)(fa)后可不(bu)設止(zhi)回閥(fa)(fa)。從(cong)不(bu)同壓力(li)的(de)蒸汽疏(shu)(shu)(shu)水(shui)(shui)閥(fa)(fa)排(pai)出的(de)凝(ning)(ning)結(jie)(jie)水(shui)(shui)應分(fen)別接至各自的(de)凝(ning)(ning)結(jie)(jie)水(shui)(shui)總管，凝(ning)(ning)結(jie)(jie)水(shui)(shui)支管應在凝(ning)(ning)結(jie)(jie)水(shui)(shui)總管上部順介質流向呈45°斜接。

  ⑧. 凝結水回(hui)收(shou)系統的(de)冷凝水主管(guan)高于疏水閥(fa)時，除(chu)熱(re)動力(li)式疏水閥(fa)外，應(ying)在疏水閥(fa)后設止回(hui)閥(fa)。

  ⑨. 多個疏水閥同時使用時必須并聯安(an)裝。

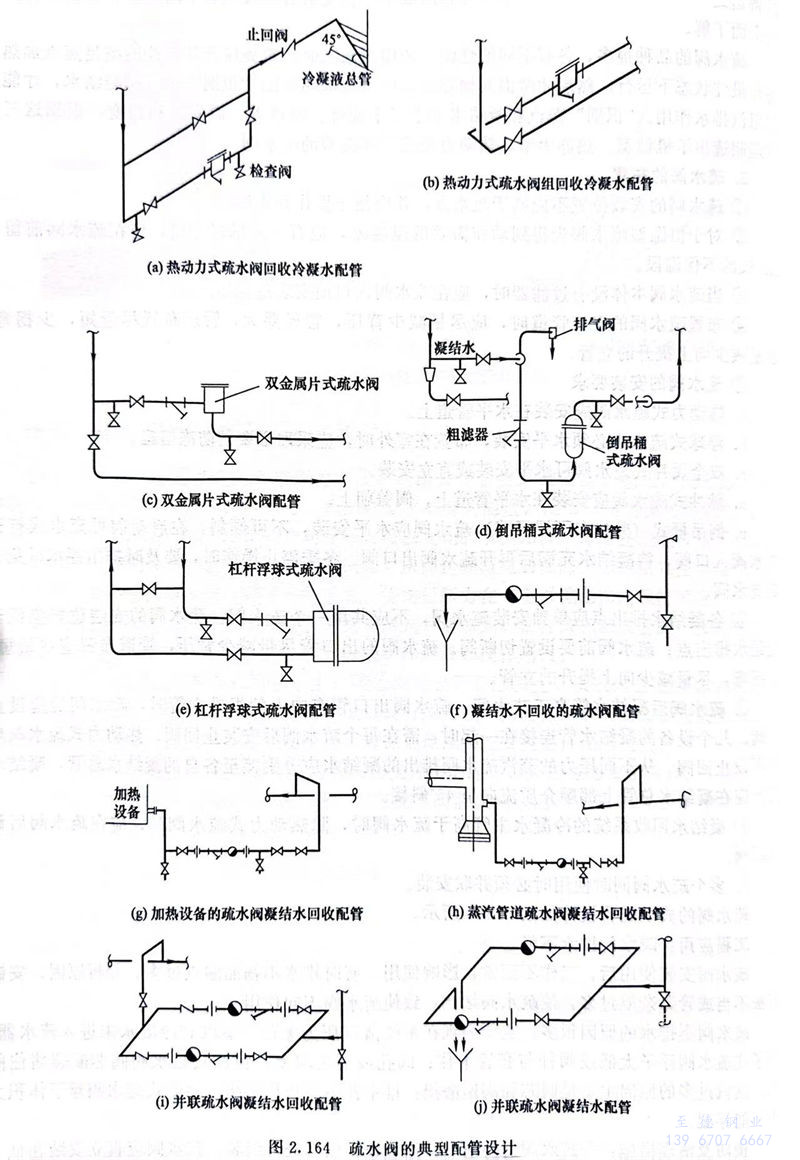

疏水閥的典型配管設計(ji)如圖2.164所示。

  工程應用：疏水(shui)閥排水(shui)不暢

  疏(shu)水(shui)閥(fa)安裝使用后，工(gong)作(zuo)不(bu)正常，影(ying)響使用。有時排(pai)水(shui)不(bu)暢而(er)漏(lou)汽過(guo)多。分析(xi)原(yuan)因，安裝方(fang)法不(bu)當或管(guan)路雜質過(guo)多，使疏(shu)水(shui)閥(fa)堵塞，致使疏(shu)水(shui)閥(fa)不(bu)起作(zuo)用。

  疏(shu)(shu)水(shui)(shui)(shui)閥(fa)不排(pai)水(shui)(shui)(shui)的原(yuan)(yuan)因很多，主(zhu)要(yao)表現在系統蒸汽(qi)(qi)(qi)壓力太(tai)低，蒸汽(qi)(qi)(qi)和(he)冷凝水(shui)(shui)(shui)未進入(ru)疏(shu)(shu)水(shui)(shui)(shui)器；浮(fu)子(zi)式(shi)疏(shu)(shu)水(shui)(shui)(shui)閥(fa)浮(fu)子(zi)太(tai)低或閥(fa)桿與套管卡(ka)住(zhu)；閥(fa)孔或通道堵(du)塞；恒(heng)溫式(shi)疏(shu)(shu)水(shui)(shui)(shui)閥(fa)閥(fa)芯斷裂堵(du)住(zhu)閥(fa)孔。漏汽(qi)(qi)(qi)過多的原(yuan)(yuan)因主(zhu)要(yao)是閥(fa)芯和(he)閥(fa)座磨損；排(pai)水(shui)(shui)(shui)孔不能自行關閉；浮(fu)子(zi)式(shi)疏(shu)(shu)水(shui)(shui)(shui)閥(fa)浮(fu)子(zi)體積太(tai)小不能浮(fu)起(qi)。

預防及治理措施：

  ①. 疏水(shui)(shui)(shui)閥(fa)安(an)裝(zhuang)前應仔細檢查，然后(hou)進行組裝(zhuang)。疏水(shui)(shui)(shui)閥(fa)應直立安(an)裝(zhuang)在(zai)低于(yu)管線的部位，閥(fa)蓋處(chu)于(yu)垂直位置，進、出口(kou)處(chu)于(yu)同一水(shui)(shui)(shui)平，不可傾斜，以便(bian)于(yu)阻(zu)汽排(pai)水(shui)(shui)(shui)動作。安(an)裝(zhuang)時(shi)應注意介(jie)質(zhi)的流(liu)向與(yu)閥(fa)體一致。

  ②. 疏水(shui)閥(fa)不排水(shui)可從下述幾處檢(jian)(jian)查(cha)處理：調整系統(tong)蒸(zheng)(zheng)汽壓力；檢(jian)(jian)查(cha)蒸(zheng)(zheng)汽管(guan)(guan)道(dao)閥(fa)門是否關閉或(huo)堵塞(sai)；適當(dang)加重(zhong)或(huo)更換浮子；如果是閥(fa)桿與套管(guan)(guan)卡住要檢(jian)(jian)修或(huo)更換；清除(chu)阻塞(sai)雜物，并在閥(fa)前裝(zhuang)置過濾器；更換閥(fa)芯。

  ③. 疏(shu)水器漏氣太多時(shi)，要處理以(yi)下(xia)幾處：如(ru)果是(shi)閥(fa)芯(xin)與(yu)閥(fa)座磨損漏汽(qi)，要用重鋼砂使(shi)閥(fa)芯(xin)與(yu)閥(fa)座相互研磨，使(shi)密封面(mian)達到(dao)密封；如(ru)果排(pai)水孔不能自行關(guan)閉，可(ke)(ke)檢(jian)查是(shi)否有(you)污物堵塞；如(ru)果浮子(zi)體積(ji)過小浮不起來，可(ke)(ke)適當增大(da)浮子(zi)體積(ji)。
