1. 卡箍式管接頭(tou)的結構及特點

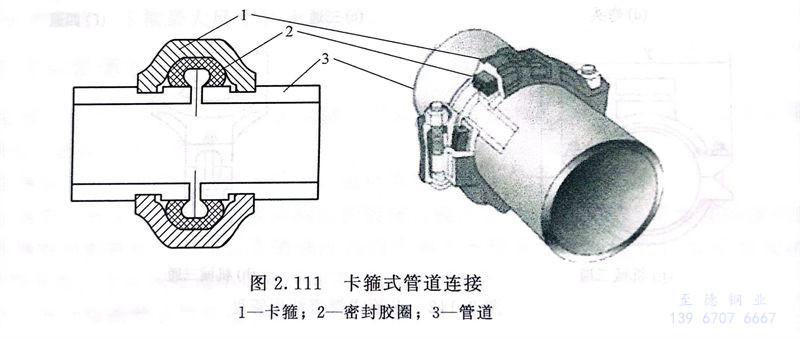

  卡箍式(shi)（grooved coupling，又稱溝(gou)槽(cao)式(shi)）管(guan)(guan)(guan)接(jie)(jie)頭連接(jie)(jie)管(guan)(guan)(guan)道，是在(zai)(zai)管(guan)(guan)(guan)材、管(guan)(guan)(guan)件等管(guan)(guan)(guan)道接(jie)(jie)頭部位加(jia)工成環(huan)形溝(gou)槽(cao)，用卡箍件、橡膠密封(feng)(feng)圈和緊固(gu)件等組成的套筒(tong)式(shi)快速(su)接(jie)(jie)頭。安裝時，在(zai)(zai)相鄰管(guan)(guan)(guan)端套上異形膠密封(feng)(feng)圈后，用拼合式(shi)卡箍件連接(jie)(jie)。卡箍件的內緣就位在(zai)(zai)溝(gou)槽(cao)內并用緊固(gu)件緊固(gu)后，可(ke)以保證管(guan)(guan)(guan)道的密封(feng)(feng)性能(neng)，如(ru)圖2.111所示。這種(zhong)連接(jie)(jie)方式(shi)具(ju)有不破(po)壞鋼管(guan)(guan)(guan)鍍鋅層(ceng)、施(shi)工快捷、密封(feng)(feng)性好(hao)、便于拆卸等優(you)點(dian)，可(ke)用于建筑(zhu)給水(shui)、消防(fang)給水(shui)、生產給水(shui)等管(guan)(guan)(guan)道工程(cheng)。

2. 管道材(cai)料

  ①. 卡箍式連接的鋼管，可采用鍍鋅焊接鋼管和焊接鋼管、鍍鋅無縫鋼管和無縫鋼管、不銹(xiu)鋼管等、或內壁涂塑或襯塑的上列各種鋼管。

  ②. 卡箍式管(guan)(guan)接頭(tou)采用的平(ping)口端環形(xing)(xing)溝槽(cao)必須采用專門的滾槽(cao)機(ji)加工成形(xing)(xing)。可(ke)在施工現場按(an)配(pei)管(guan)(guan)長度進行溝槽(cao)加工。鋼管(guan)(guan)最小壁厚和溝槽(cao)尺(chi)寸、管(guan)(guan)端至溝槽(cao)邊尺(chi)寸應(ying)(ying)符合相應(ying)(ying)的規范要求。

  ③. 組成剛性接頭、撓性接頭和支管(guan)接頭的卡(ka)箍(gu)件(jian)(jian)、橡膠(jiao)密(mi)封圈(quan)和緊(jin)固件(jian)(jian)（螺栓、螺母）應由生(sheng)產廠配套供應。

  ④. 卡箍件的材料應采用球墨鑄鐵、鑄鋼（碳鋼或不(bu)銹(xiu)鋼）或鍛鋼，其材質應符合相應國家或地區的標準規范，例如，在我國一般應符合GB/T1348《球墨鑄鐵件》中關于優質球墨鑄鐵、GB/T 11352《一般工程用鑄造碳鋼件》，GB/T 2100《不銹耐酸鋼鑄件技術條件》和GB/T 699《優質碳素結構鋼》的規定。

  ⑤. 轉(zhuan)(zhuan)換(huan)接頭的材(cai)(cai)料應(ying)采用(yong)球墨(mo)鑄鐵、鑄鋼(gang)或鍛鋼(gang)。在同一(yi)管道(dao)系(xi)統上，轉(zhuan)(zhuan)換(huan)接頭的材(cai)(cai)質宜與管件的材(cai)(cai)質一(yi)致。

  ⑥. 橡(xiang)(xiang)(xiang)膠密封(feng)圈材料應(ying)根(gen)據介質(zhi)(zhi)的(de)(de)(de)(de)性質(zhi)(zhi)和(he)溫(wen)度確定(ding)。對輸送生活飲(yin)(yin)用(yong)(yong)水的(de)(de)(de)(de)管道可(ke)采用(yong)(yong)天然橡(xiang)(xiang)(xiang)膠、合成橡(xiang)(xiang)(xiang)膠或硅(gui)橡(xiang)(xiang)(xiang)膠。對輸送含(han)油和(he)化學品等介質(zhi)(zhi)的(de)(de)(de)(de)管道應(ying)采用(yong)(yong)合成橡(xiang)(xiang)(xiang)膠。用(yong)(yong)于生活飲(yin)(yin)用(yong)(yong)水和(he)飲(yin)(yin)用(yong)(yong)凈水管道的(de)(de)(de)(de)橡(xiang)(xiang)(xiang)膠密封(feng)圈和(he)管配件(jian)的(de)(de)(de)(de)表面涂裝，應(ying)符合有關標準規定(ding)。在我國，通常(chang)需符合GB／T 17219《生活飲(yin)(yin)用(yong)(yong)水輸配水設備(bei)及防護材料的(de)(de)(de)(de)安全(quan)性評價標準》的(de)(de)(de)(de)規定(ding)。

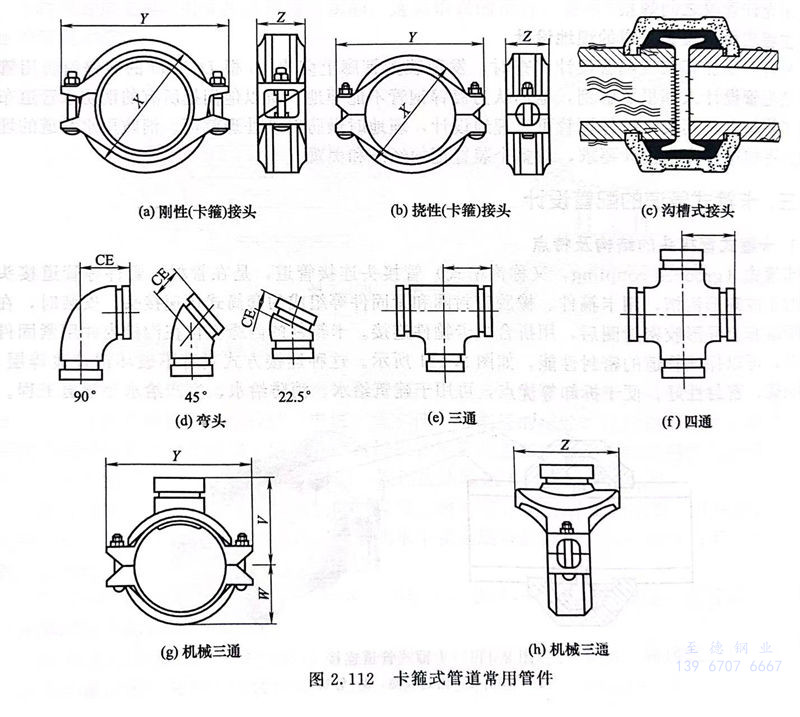

  ⑦. 卡(ka)箍式(shi)管(guan)接頭采用的平口管(guan)件(jian)(jian)和附件(jian)(jian)，其端部(bu)的溝槽應在(zai)管(guan)件(jian)(jian)生產(chan)廠加工(gong)成形，一般不得在(zai)施工(gong)現場(chang)切(qie)割開(kai)槽。常用的管(guan)件(jian)(jian)，如圖2.112所(suo)示。

3. 卡箍式管道的安裝

  ①. 卡(ka)箍式管(guan)(guan)道安(an)裝時，首先按(an)照(zhao)先裝大口徑、總管(guan)(guan)、立管(guan)(guan)，后裝小口徑、分管(guan)(guan)的(de)原則，確(que)定管(guan)(guan)道的(de)走向及(ji)位置，明確(que)機(ji)械(xie)配(pei)件(jian)和溝(gou)槽式配(pei)件(jian)的(de)位置，然后滾(gun)槽、開孔(kong)、安(an)裝機(ji)械(xie)彎頭、三通、四通一管(guan)(guan)道安(an)裝。

  ②. 由于(yu)溝槽卡箍(gu)連(lian)(lian)接(jie)(jie)的(de)(de)特點(dian)，卡箍(gu)連(lian)(lian)接(jie)(jie)處的(de)(de)強度低(di)于(yu)焊接(jie)(jie)強度，并且卡箍(gu)位置的(de)(de)管道存在兩個游離端，故連(lian)(lian)接(jie)(jie)處是(shi)管道最(zui)薄弱的(de)(de)環節。在施工(gong)過程(cheng)中能(neng)否在管道外壁上加(jia)工(gong)合格的(de)(de)溝槽，是(shi)溝槽卡箍(gu)連(lian)(lian)接(jie)(jie)的(de)(de)關鍵(jian)控(kong)制環節之一，否則可能(neng)會(hui)造成接(jie)(jie)口漏水，甚至滑脫事故，因(yin)此管道滾(gun)槽加(jia)工(gong)時要嚴格按照規范進行。

  ③. 隨著卡箍(gu)連接方式(shi)在生產生活中越來(lai)越廣泛(fan)的應用，也逐漸暴露(lu)出了一些問題(ti)，比如槽溝位置的鍍(du)鋅層(ceng)時間長了會脫落，露(lu)出的鋼管易發生腐蝕，不適用于急速升壓的管道(dao)等。

4. 卡箍式管道的布置設計

  ①. 當兩卡箍(gu)式(shi)管道平(ping)行布置時，其間距不(bu)得小于裝(zhuang)卸卡箍(gu)件和支(zhi)管接(jie)頭(tou)時安裝(zhuang)操作需要的(de)距離。

  ②. 對(dui)于熱介質管道，應計算(suan)升溫狀態下(xia)管道熱膨脹(zhang)對(dui)管道軸向伸(shen)縮的(de)影響，并采(cai)取(qu)相應的(de)補償(chang)措施。

  ③. 直管(guan)(guan)管(guan)(guan)段(duan)(duan)宜采用(yong)剛(gang)性(xing)接(jie)(jie)(jie)頭(tou)。在管(guan)(guan)段(duan)(duan)上(shang)每4～5個連續(xu)的(de)剛(gang)性(xing)接(jie)(jie)(jie)頭(tou)間，應設置1個撓(nao)性(xing)接(jie)(jie)(jie)頭(tou)。直管(guan)(guan)與管(guan)(guan)件連接(jie)(jie)(jie)宜采用(yong)剛(gang)性(xing)接(jie)(jie)(jie)頭(tou)。對有溫(wen)度補償(chang)功能(neng)的(de)彎管(guan)(guan)、折線(xian)形管(guan)(guan)道(dao)，應在其產生角變(bian)位的(de)管(guan)(guan)段(duan)(duan)上(shang)采用(yong)撓(nao)性(xing)接(jie)(jie)(jie)頭(tou)。埋地管(guan)(guan)道(dao)宜采用(yong)撓(nao)性(xing)接(jie)(jie)(jie)頭(tou)。室外埋地管(guan)(guan)道(dao)進墻管(guan)(guan)外側第一(yi)個接(jie)(jie)(jie)頭(tou)必須采用(yong)撓(nao)性(xing)接(jie)(jie)(jie)頭(tou)，且撓(nao)性(xing)接(jie)(jie)(jie)頭(tou)離(li)外墻面距(ju)離(li)不宜大(da)于(yu)300mm。

  ④. 接頭不得埋設在承重(zhong)的墻體、梁(liang)、板(ban)、柱(zhu)內，接頭與(yu)結構外壁(bi)的凈距不得小(xiao)于200mm。

 ⑤. 溝(gou)槽式管道系(xi)統的附(fu)件，宜采(cai)用(yong)接口端部有溝(gou)槽的溝(gou)槽式構件。當溝(gou)槽式管道系(xi)統附(fu)件（閥門、過濾器、隔振和(he)位(wei)移補償裝置等）的接口為法(fa)蘭或螺紋時(shi)，應采(cai)用(yong)轉換接頭。

  ⑥. 當(dang)(dang)管(guan)道(dao)的閉合溫(wen)差不(bu)超過±25℃、管(guan)道(dao)接頭間距不(bu)超過4m時，管(guan)道(dao)系(xi)統中可不(bu)設(she)置溫(wen)度(du)伸(shen)縮補償措施。當(dang)(dang)閉合溫(wen)差引起的管(guan)道(dao)接頭間縱向伸(shen)縮量超過1.2mm時，應在管(guan)道(dao)系(xi)統中設(she)置相應的可曲撓橡膠接頭、波紋(wen)伸(shen)縮節等(deng)溫(wen)度(du)補償措施。

  ⑦. 當(dang)立管(guan)(guan)(guan)上設置支管(guan)(guan)(guan)時(shi)，應采用(yong)標準規(gui)格(ge)的溝(gou)槽(cao)式三(san)通、溝(gou)槽(cao)式四通等管(guan)(guan)(guan)件連接(jie)。當(dang)橫(heng)管(guan)(guan)(guan)上設置支管(guan)(guan)(guan)時(shi)，可采用(yong)支管(guan)(guan)(guan)接(jie)頭連接(jie)。

  ⑧. 管(guan)道試壓時，不得轉動(dong)卡箍件(jian)和(he)緊固件(jian)。需拆卸或移動(dong)溝槽式接頭(tou)時，必須在管(guan)道排水降壓后(hou)進行。

工程應用：卡箍式管道(dao)的配管設計管間距錯誤(wu)

  某設計人在做卡(ka)(ka)(ka)箍(gu)(gu)管(guan)道的(de)(de)配管(guan)設計時，仍按照普通無(wu)法(fa)(fa)蘭管(guan)道管(guan)間距，沒有考慮(lv)卡(ka)(ka)(ka)箍(gu)(gu)的(de)(de)尺寸，造成(cheng)施工(gong)現場(chang)卡(ka)(ka)(ka)箍(gu)(gu)之間碰撞，無(wu)法(fa)(fa)正(zheng)常安(an)裝。例如，如圖(tu)2.112（a）所(suo)示，對于公稱直徑為300mm的(de)(de)管(guan)道，卡(ka)(ka)(ka)箍(gu)(gu)最大尺寸Y為505mm。
