HG/T 20553-1993《化工配管用無縫及焊接鋼管尺寸選用系列》適用于化工配管設計，內容包括無縫及焊接鋼管尺寸系列。但換熱器(qi)管束等化工設備（非配管）用的鋼管不包括在內。HG/T 20553-1993不包括GB／T 3091-2001《低壓流體輸送用焊接鋼管》及高壓管通用設計的系列。

鋼管(guan)按(an)外(wai)徑和(he)壁厚分為3個(ge)系(xi)列(lie)(lie)：Ⅰa系(xi)列(lie)(lie)；Ⅰb系(xi)列(lie)(lie)及(ji)Ⅱ系(xi)列(lie)(lie)。

一(yi)、Ⅰa系列

Ⅰa系列為(wei)優(you)先選用系列，作為(wei)今后(hou)化工配管(guan)用鋼管(guan)的基(ji)本系列。

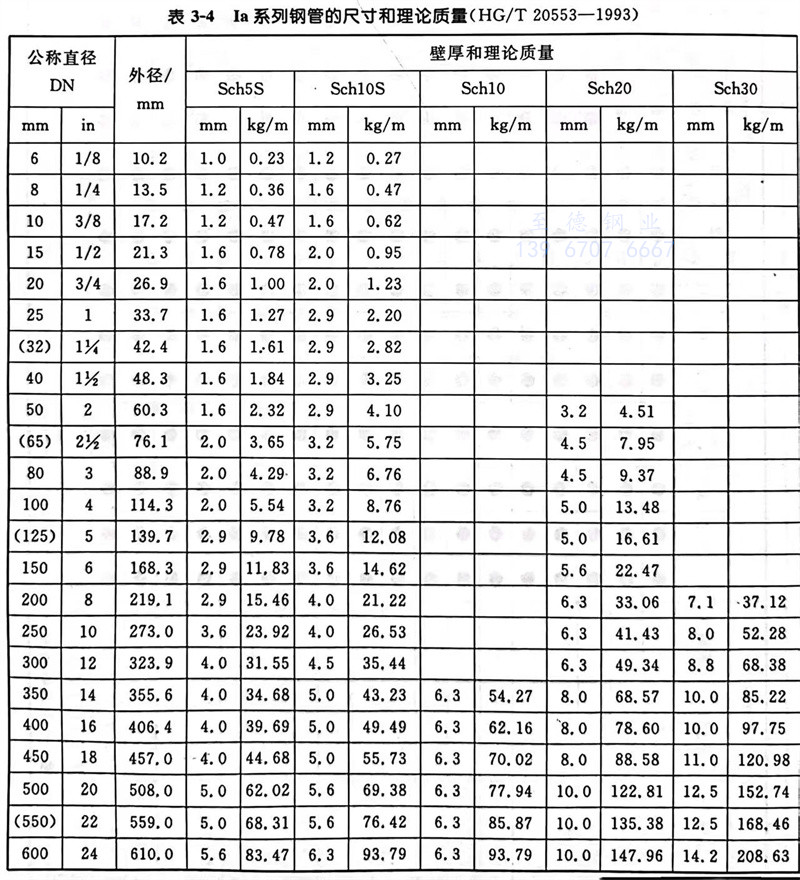

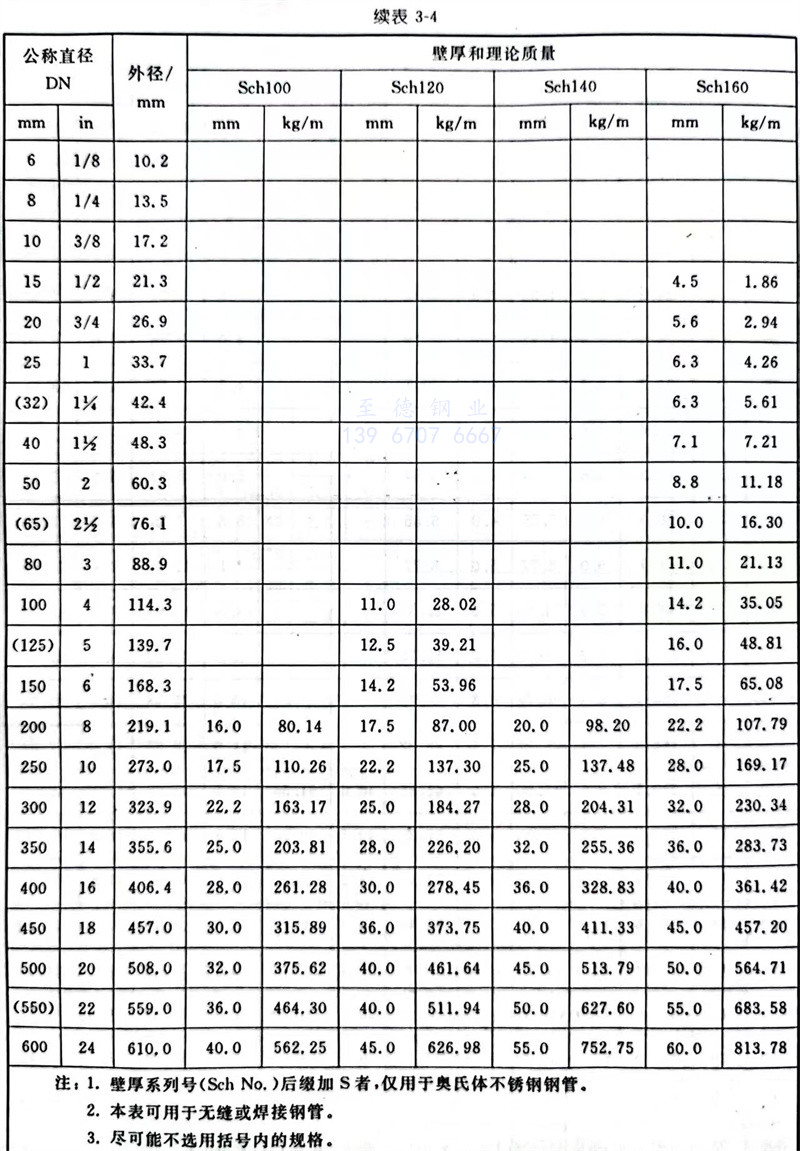

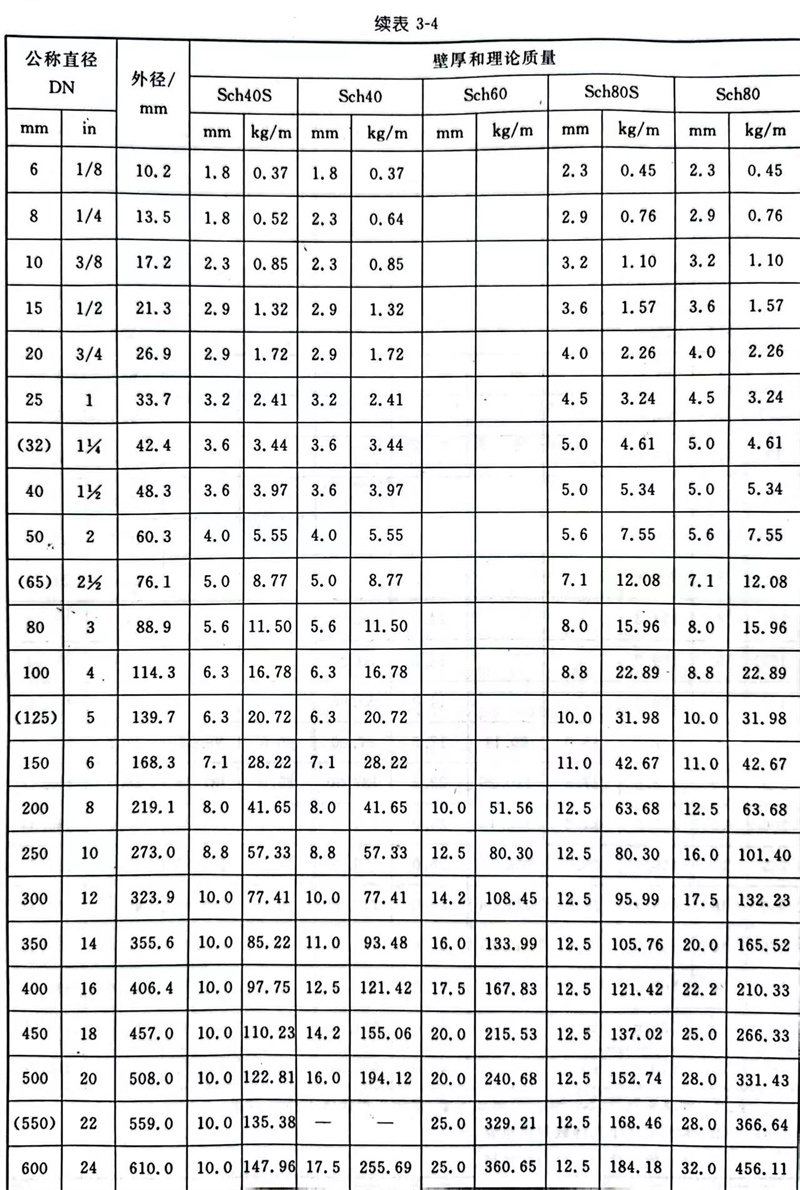

Ⅰa系列(lie)鋼管的(de)尺(chi)寸和(he)理論質量(liang)見(jian)表3-4。

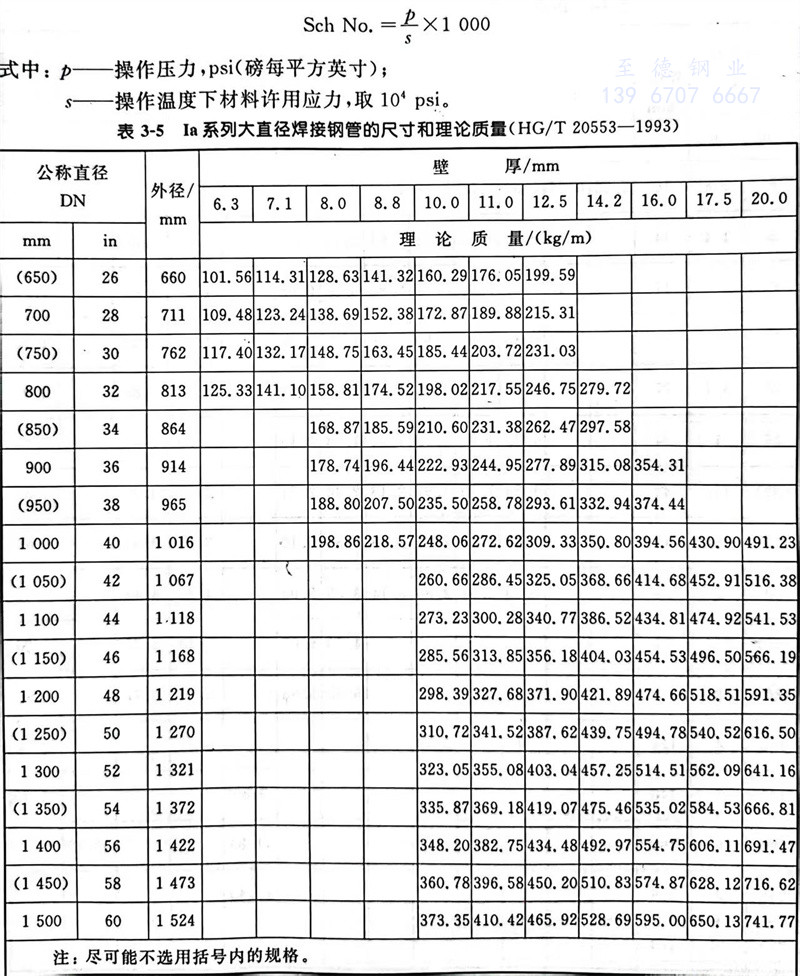

Ⅰa系(xi)列大直(zhi)徑焊接鋼管的尺寸和理論質(zhi)量(liang)見表3-5。

表3-4中(zhong)，鋼(gang)(gang)管(guan)(guan)外徑(jing)等效采(cai)用(yong)ISO 4200《焊(han)接和(he)無(wu)縫平(ping)端鋼(gang)(gang)管(guan)(guan)尺寸與單(dan)位長(chang)度(du)質量(liang)總(zong)表》中(zhong)的尺寸；壁(bi)(bi)(bi)厚(hou)(hou)采(cai)用(yong)“壁(bi)(bi)(bi)厚(hou)(hou)系(xi)列號”（英文為 Schedule Number，簡(jian)寫(xie)為Sch No.）表示，壁(bi)(bi)(bi)厚(hou)(hou)值基本上采(cai)用(yong)ANSI B36.10《焊(han)接和(he)無(wu)縫的軋制(zhi)鋼(gang)(gang)管(guan)(guan)》加以圓(yuan)整，然(ran)后取(qu) ISO 221《鋼(gang)(gang)管(guan)(guan)壁(bi)(bi)(bi)厚(hou)(hou)》中(zhong)相(xiang)近(jin)的壁(bi)(bi)(bi)厚(hou)(hou)值。“Sch No.”是(shi)美國管(guan)(guan)壁(bi)(bi)(bi)厚(hou)(hou)的一(yi)種表示方(fang)法，它(ta)并不代表管(guan)(guan)壁(bi)(bi)(bi)的實際厚(hou)(hou)度(du)，僅是(shi)管(guan)(guan)壁(bi)(bi)(bi)厚(hou)(hou)度(du)系(xi)列的編號，每(mei)個系(xi)列編號對應(ying)(ying)著從小到大管(guan)(guan)徑(jing)的一(yi)套(tao)固(gu)定不變的厚(hou)(hou)度(du)。當采(cai)用(yong)英制(zhi)單(dan)位時，Sch No.應(ying)(ying)有以下(xia)關系(xi)式：

表3-5中，焊(han)接(jie)鋼管的外徑采用API 5L《管路用管》中的數值并圓整到正整數，并符合(he)ISO 4200標準。

二、Ⅰb系列

Ⅰb系列(lie)是Ⅰa系列(lie)的代用系列(lie)。鋼(gang)(gang)管的外(wai)徑是將Ⅰa系列(lie)的外(wai)徑圓(yuan)整到正整數，并符合GB／T 17395-1998《無(wu)縫鋼(gang)(gang)管尺寸(cun)、外(wai)形、重(zhong)量及允許偏差》中(zhong)的鋼(gang)(gang)管外(wai)徑和壁厚。

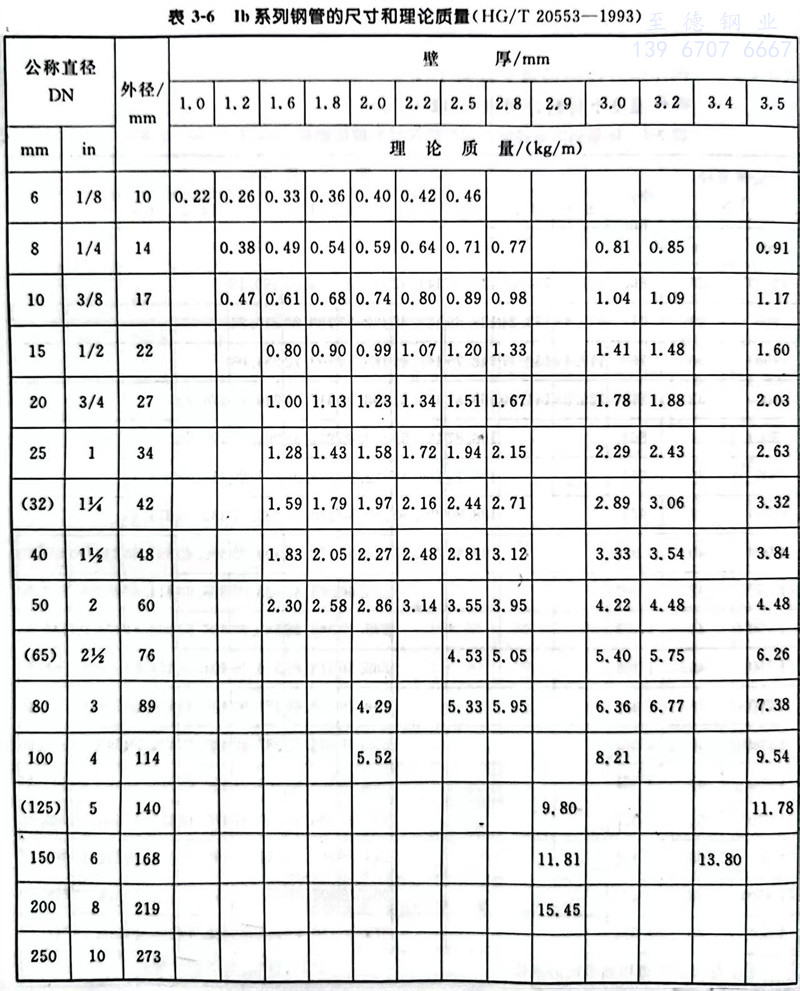

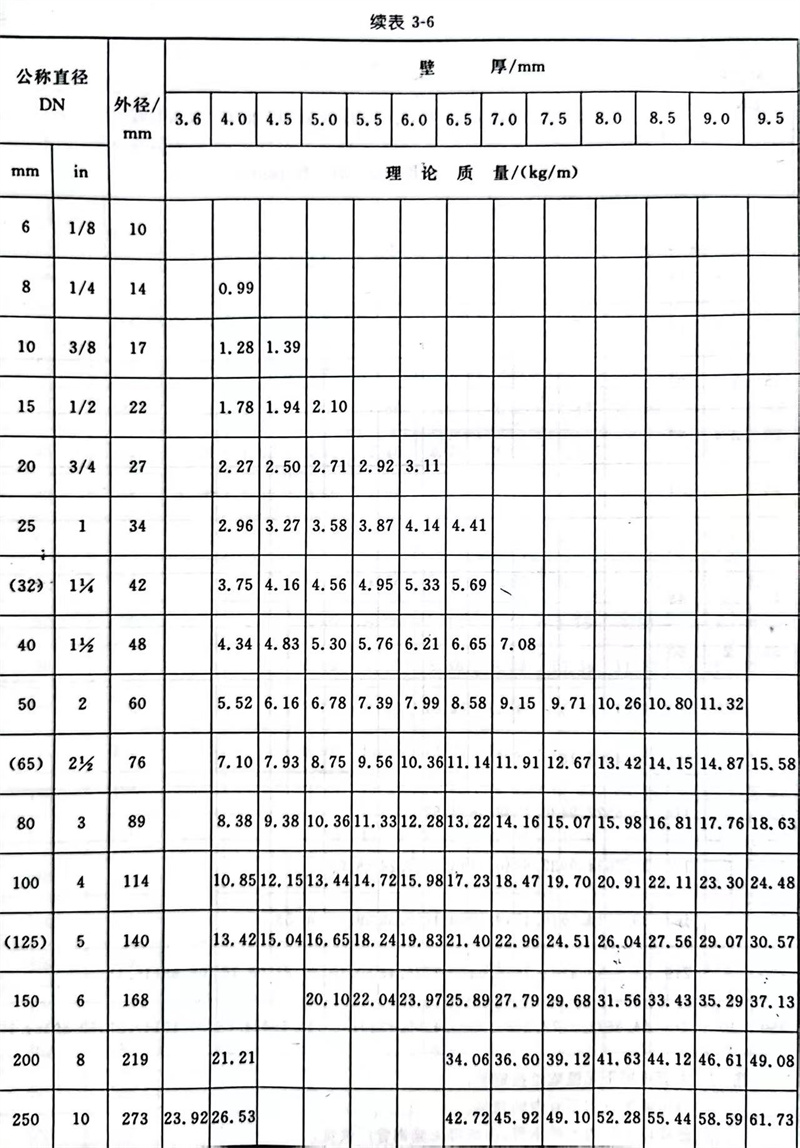

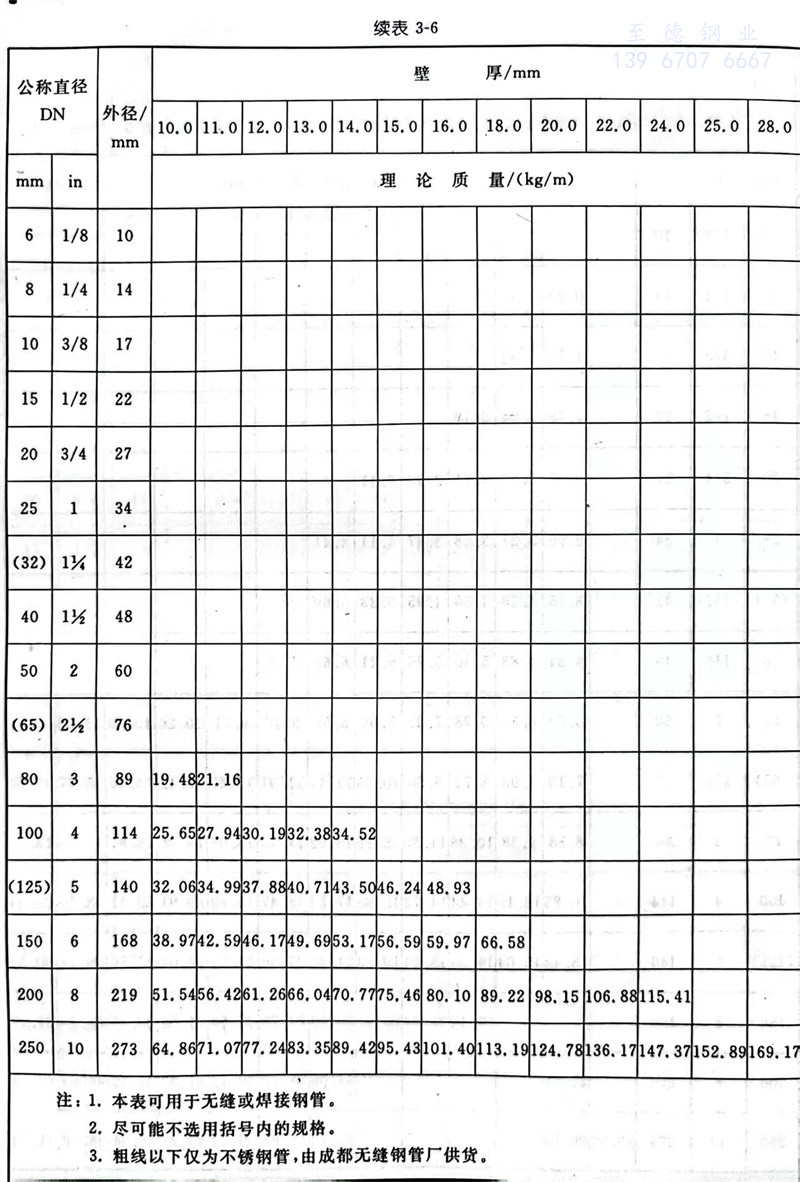

Ⅰb系列鋼管的尺寸和理論質量見表3-6。
