浙江至德鋼業有限公司技術人員認為影響不銹鋼焊接接頭刀狀腐蝕的因素主要有以下幾點：


1. 被焊(han)鋼材(cai)的化學成分和熱處(chu)理狀(zhuang)態


  被焊鋼(gang)材(cai)含有穩定(ding)化元素，如鈦或鈮，會(hui)引起刀狀腐(fu)蝕(shi)(shi)，不含有穩定(ding)化元素的鋼(gang)材(cai)焊后不會(hui)發生刀狀腐(fu)蝕(shi)(shi)。鋼(gang)材(cai)供貨(huo)狀態(tai)若是(shi)敏化處理(li)，則刀狀腐(fu)蝕(shi)(shi)極為(wei)嚴重。


2. 焊縫金屬(shu)化(hua)學(xue)成(cheng)分和組(zu)織


  焊(han)縫金屬化(hua)學成分主要(yao)取決于(yu)焊(han)接(jie)材(cai)(cai)料的選用(yong)(yong)。如(ru)果單純考慮避(bi)免(mian)出現刀狀腐(fu)蝕(shi)(shi)，就不能選用(yong)(yong)含有穩定化(hua)元素(su)的焊(han)材(cai)(cai)，并且(qie)希望焊(han)縫金屬的組(zu)織為單一奧氏體晶粒，以減(jian)少刀狀腐(fu)蝕(shi)(shi)。這樣選擇(ze)的結果，焊(han)接(jie)接(jie)頭不可避(bi)免(mian)地會出現晶間腐(fu)蝕(shi)(shi)。其利弊要(yao)根據焊(han)接(jie)產品的主要(yao)預(yu)計失效模式來權衡(heng)。細小的結晶組(zu)織較(jiao)有利于(yu)抗刀狀腐(fu)蝕(shi)(shi)。


3. 焊(han)接條件

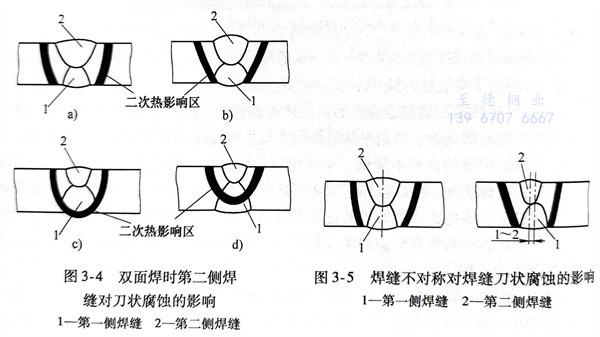

  在(zai)(zai)(zai)18-8型不(bu)銹(xiu)鋼焊(han)(han)接(jie)(jie)時(shi)(shi)，希望熱(re)(re)輸入越小越好(hao)，即在(zai)(zai)(zai)保證焊(han)(han)縫質(zhi)量的前提(ti)下，采用(yong)小的焊(han)(han)接(jie)(jie)電流進行(xing)快速焊(han)(han)，盡(jin)量減少過熱(re)(re)區(qu)在(zai)(zai)(zai)高溫(wen)下的持續時(shi)(shi)間(jian)；焊(han)(han)縫盡(jin)量采用(yong)單(dan)面(mian)單(dan)道焊(han)(han)。在(zai)(zai)(zai)雙面(mian)焊(han)(han)時(shi)(shi)，可(ke)能在(zai)(zai)(zai)焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)的第(di)一側過熱(re)(re)區(qu)緊靠熔(rong)(rong)合線(xian)處有嚴重的刀(dao)(dao)(dao)狀(zhuang)腐(fu)(fu)蝕，這是由(you)于(yu)兩次焊(han)(han)接(jie)(jie)受熱(re)(re)影(ying)響區(qu)可(ke)能交疊。圖3-4a和圖3-4d所示(shi)(shi)這種交疊不(bu)會出現刀(dao)(dao)(dao)狀(zhuang)腐(fu)(fu)蝕；而圖3-4b和圖3-4c所示(shi)(shi)則不(bu)可(ke)避免地產生(sheng)刀(dao)(dao)(dao)狀(zhuang)腐(fu)(fu)蝕，這是由(you)于(yu)第(di)二側焊(han)(han)縫熱(re)(re)影(ying)響區(qu)域的危險溫(wen)度(du)(du)（敏(min)化(hua)溫(wen)度(du)(du)）段正好(hao)處在(zai)(zai)(zai)第(di)一側焊(han)(han)縫的熔(rong)(rong)合線(xian)和過熱(re)(re)區(qu)，且停留時(shi)(shi)間(jian)較長而引起的。




  雙面(mian)(mian)焊(han)(han)(han)時(shi)，正面(mian)(mian)焊(han)(han)(han)縫(feng)與反面(mian)(mian)焊(han)(han)(han)縫(feng)的(de)中心線(xian)若重疊在一(yi)起，有可能減少(shao)刀狀(zhuang)腐蝕的(de)形成。否則，正面(mian)(mian)和反面(mian)(mian)的(de)兩條焊(han)(han)(han)縫(feng)的(de)中心線(xian)若錯位(wei)尺寸在1～2mm時(shi)（見圖3-5），會引(yin)起正面(mian)(mian)焊(han)(han)(han)縫(feng)一(yi)邊熔合(he)線(xian)處的(de)刀狀(zhuang)腐蝕嚴重。因此要(yao)對在焊(han)(han)(han)縫(feng)背面(mian)(mian)焊(han)(han)(han)縫(feng)施焊(han)(han)(han)前的(de)清根工作提出(chu)(chu)了嚴格要(yao)求。應當(dang)指出(chu)(chu)：在焊(han)(han)(han)接(jie)第二側(ce)焊(han)(han)(han)縫(feng)時(shi)，選擇適當(dang)的(de)焊(han)(han)(han)接(jie)參(can)數使危(wei)險溫度(du)不在第一(yi)側(ce)焊(han)(han)(han)縫(feng)的(de)熔合(he)線(xian)上(shang)，這點固(gu)然較為(wei)重要(yao)，但它并不是克服(fu)刀狀(zhuang)腐蝕的(de)唯一(yi)的(de)或(huo)最根本途(tu)徑。
