硅是主要的耐(nai)蝕合金元素之一。如高硅鑄鐵，耐蝕性雖好，因太脆影響其應用。我國60年代以來曾發展過一些無鎳Cr-Si系不銹鋼，共同缺點仍是脆性。但高硅（通常含2～4％Si）奧(ao)氏體(ti)不銹鋼卻具有優良的綜合性能，有些（超低碳鋼）甚至不亞于18-8不銹鋼的力學性能。早期的奧氏體高硅不銹鋼，如25-20型、18-8型（AISI302B）等一般含2％左右的硅。主要目的是增加高溫抗氧化性能。基本上屬于不銹耐熱（抗氧化）鋼范疇。自60年代以來，直接合成濃硝酸（98％HNO3）工業的普及發展和18-8型奧氏體不銹(xiu)鋼應力腐蝕問題的日益突出，高硅奧氏體不銹鋼獲得迅速發展。所謂高硅型，一般指硅含量大于2％，最高約6％左右。因低于2％Si，對抗高溫氧化性和抗應力腐蝕作用不大；只有超過2％Si，才能完全消除非敏化態晶間腐蝕（如在濃硝酸中）。但過高的硅含量，則加工性能惡化，促進硅化物形成和使敏化態晶間腐蝕等不良影響加劇。

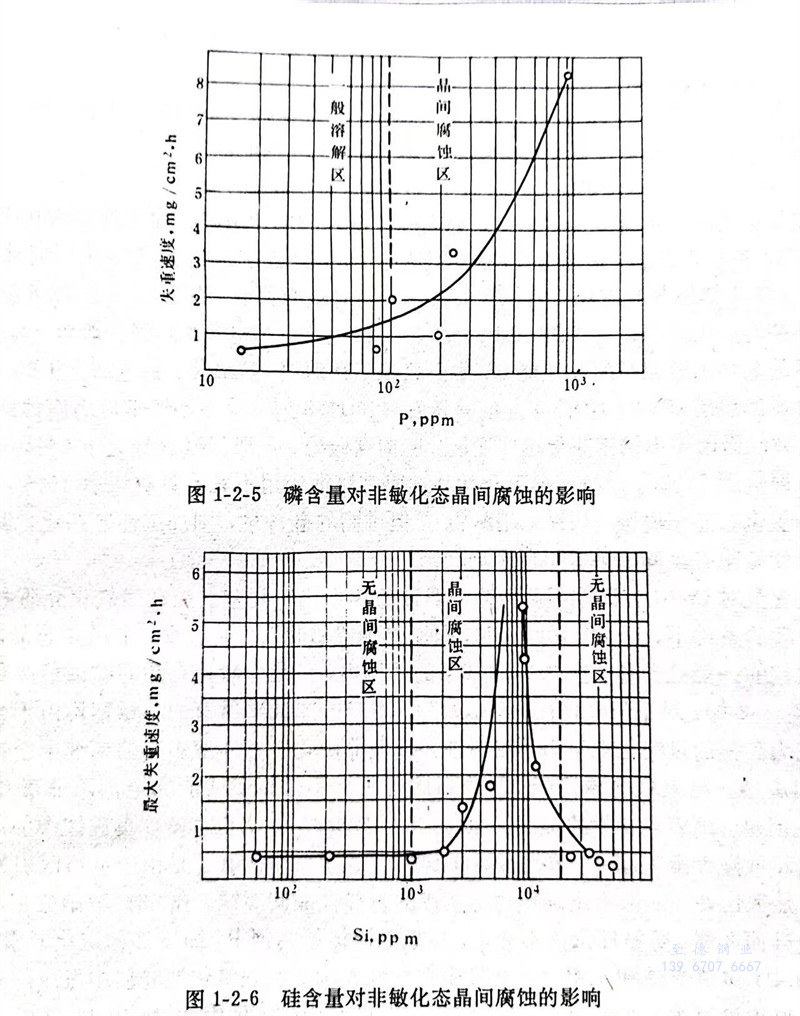

  硅含量對Cr-Ni奧(ao)氏體(ti)不銹(xiu)鋼(gang)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)的(de)(de)(de)作用(yong)(yong)比較復(fu)雜。如(ru)(ru)在強(qiang)氧(yang)(yang)化(hua)(hua)(hua)(hua)介質和其(qi)它成(cheng)(cheng)分控制合理(li)的(de)(de)(de)條(tiao)件(jian)下(xia)，若＜0.10％Si時，可(ke)基(ji)本消除(chu)(chu)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)、顯著改(gai)善非(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)。普通不銹(xiu)鋼(gang)的(de)(de)(de)一般硅含量多在0.7～1.0％的(de)(de)(de)范圍內，正是(shi)非(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)最嚴(yan)重的(de)(de)(de)敏(min)感(gan)區(qu)（參見圖1-2-6）。對于強(qiang)氧(yang)(yang)化(hua)(hua)(hua)(hua)性(xing)介質，如(ru)(ru)98％濃硝酸(suan)，幾乎(hu)所有的(de)(de)(de)不銹(xiu)鋼(gang)均由于介質過強(qiang)的(de)(de)(de)氧(yang)(yang)化(hua)(hua)(hua)(hua)能力(li)和鋼(gang)的(de)(de)(de)過鈍化(hua)(hua)(hua)(hua)現象而不耐腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)，即使(shi)非(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)（固(gu)溶(rong)態(tai)(tai)）的(de)(de)(de)高(gao)純不銹(xiu)鋼(gang)也(ye)無法避免(mian)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)。唯(wei)有硅含量高(gao)于2％的(de)(de)(de)高(gao)硅奧(ao)氏體(ti)不銹(xiu)鋼(gang)，才能完全消除(chu)(chu)非(fei)敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)。但是(shi)，隨著硅含量的(de)(de)(de)提高(gao)（如(ru)(ru)通常的(de)(de)(de)4％Si時），降(jiang)低了(le)碳在奧(ao)氏體(ti)中(zhong)的(de)(de)(de)固(gu)溶(rong)度，即使(shi)采取超低碳也(ye)難(nan)以(yi)避免(mian)“敏(min)化(hua)(hua)(hua)(hua)態(tai)(tai)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)”。這里所講的(de)(de)(de)并不是(shi)由于貧鉻區(qu)引起的(de)(de)(de)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)，而是(shi)敏(min)化(hua)(hua)(hua)(hua)處理(li)后因析出碳化(hua)(hua)(hua)(hua)物等造成(cheng)(cheng)的(de)(de)(de)選擇(ze)性(xing)晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)。在98％濃硝酸(suan)中(zhong)，主要鈍化(hua)(hua)(hua)(hua)元素(su)是(shi)硅而非(fei)鉻，貧鉻理(li)論已不適用(yong)(yong)。高(gao)硅奧(ao)氏體(ti)不銹(xiu)鋼(gang)中(zhong)，因添加穩(wen)定化(hua)(hua)(hua)(hua)元素(su)形成(cheng)(cheng)G相、TiC（NbC）、鐵素(su)體(ti)和σ相時也(ye)會發(fa)生(sheng)選擇(ze)性(xing)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)。在強(qiang)氧(yang)(yang)化(hua)(hua)(hua)(hua)性(xing)介質中(zhong)發(fa)生(sheng)的(de)(de)(de)這種晶(jing)(jing)間(jian)(jian)(jian)腐(fu)(fu)(fu)(fu)蝕(shi)(shi)(shi)（其(qi)機(ji)理(li)仍(reng)可(ke)進一步探討），嚴(yan)重阻礙了(le)高(gao)硅奧(ao)氏體(ti)不銹(xiu)鋼(gang)的(de)(de)(de)推廣應用(yong)(yong)。




  我(wo)國于60年(nian)代末，開(kai)始發(fa)(fa)展耐濃(nong)硝酸(suan)(suan)腐(fu)(fu)蝕(shi)用(yong)高(gao)(gao)硅(gui)(gui)(gui)奧氏體(ti)不銹鋼(gang)(gang)。通過(guo)查明(ming)其產生敏化(hua)態晶間腐(fu)(fu)蝕(shi)的原因，采取嚴格控制碳、磷等(deng)（甚至達高(gao)(gao)純(chun)級），適當降低鉻(ge)或添加(jia)鈮（在高(gao)(gao)硅(gui)(gui)(gui)鋼(gang)(gang)中(zhong)同(tong)鈦的作用(yong)機理不同(tong)）等(deng)綜合改(gai)善途徑，使(shi)之獲(huo)得了較(jiao)好(hao)的解(jie)決。采用(yong)機械熱(re)處理（改(gai)善添加(jia)鈮的高(gao)(gao)硅(gui)(gui)(gui)鋼(gang)(gang)中(zhong)G相(xiang)(xiang)的分布）和(he)(he)微合金化(hua)方法，改(gai)善其熱(re)加(jia)工等(deng)性(xing)能，使(shi)這種鋼(gang)(gang)獲(huo)得了推(tui)廣應用(yong)。因含(han)(han)有4％硅(gui)(gui)(gui)，均具(ju)有優良的抗氯(lv)化(hua)物應力(li)腐(fu)(fu)蝕(shi)性(xing)能（31）。同(tong)時，我(wo)國于70年(nian)代初(chu)，還開(kai)始發(fa)(fa)展專門針對耐應力(li)腐(fu)(fu)蝕(shi)的高(gao)(gao)硅(gui)(gui)(gui)（2％Si）奧氏體(ti)不銹鋼(gang)(gang)和(he)(he)高(gao)(gao)鎳(nie)（＞20％Ni）奧氏體(ti)不銹鋼(gang)(gang)。總之，高(gao)(gao)硅(gui)(gui)(gui)奧氏體(ti)不銹（耐酸(suan)(suan)）鋼(gang)(gang)近(jin)20多年(nian)來發(fa)(fa)展迅速，并(bing)日(ri)益獲(huo)得推(tui)廣應用(yong)。其鉻(ge)含(han)(han)量(liang)較(jiao)寬，在8～25％，鎳(nie)為(wei)14～25％之間。高(gao)(gao)的硅(gui)(gui)(gui)含(han)(han)量(liang)提高(gao)(gao)在98％濃(nong)硝酸(suan)(suan)中(zhong)耐全面腐(fu)(fu)蝕(shi)性(xing)能（在稀硝酸(suan)(suan)中(zhong)正相(xiang)(xiang)反）和(he)(he)抗氯(lv)化(hua)物應力(li)腐(fu)(fu)蝕(shi)以及點腐(fu)(fu)蝕(shi)性(xing)能。硅(gui)(gui)(gui)含(han)(han)量(liang)過(guo)高(gao)(gao)也不利，我(wo)國多為(wei)4％Si，應用(yong)最廣的為(wei)00Cr14Ni14Si4（簡稱C4）鋼(gang)(gang)。
