12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙相不銹鋼10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。


  該鋼的(de)(de)冷(leng)、熱加工性能均良好，熱加工溫度范圍為1050～800℃，有好的(de)(de)熱塑性。由于鋼的(de)(de)屈服強度較高，其(qi)深沖性能較奧氏體(ti)鋼稍差。


  該(gai)鋼(gang)的(de)固溶處理(li)溫度為(wei)1000～1080℃，水冷或空(kong)冷。經950～1050℃固溶處理(li)后，鋼(gang)中的(de)α相(xiang)含量(liang)為(wei)55％～70％，提高淬火溫度使α相(xiang)增(zeng)多。當(dang)鋼(gang)中的(de)γ相(xiang)含量(liang)不低于20％～25％時仍為(wei)細晶(jing)組織(zhi)，只有當(dang)γ相(xiang)消(xiao)失后，晶(jing)粒(li)才(cai)會粗(cu)化。


  在400～500℃長期保溫(wen)時效會因(yin)高鉻鐵素體的(de)(de)(de)分解而導致脆化；600～750℃短(duan)時時效后的(de)(de)(de)塑(su)性(xing)下降(jiang)則是(shi)由于(yu)碳化物(wu)的(de)(de)(de)析出而使(shi)奧(ao)氏體發(fa)生馬氏體轉(zhuan)變的(de)(de)(de)結果(guo)；650～700℃長期時效（100～1000h）出現的(de)(de)(de)脆化是(shi)σ相的(de)(de)(de)形成所(suo)致。

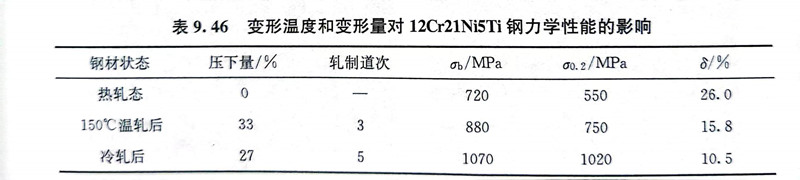

  12Cr21Ni5Ti 雙相(xiang)鋼中的(de)(de)(de)y相(xiang)是(shi)亞(ya)穩定的(de)(de)(de)，即(ji)使小(xiao)的(de)(de)(de)冷變(bian)形量也會發生(sheng)γ→a轉變(bian)，但是(shi)加熱到(dao)150℃即(ji)可抑(yi)制這(zhe)種(zhong)轉變(bian)，因此采用溫(wen)(wen)(wen)軋工藝可以提高軋制變(bian)形量。變(bian)形溫(wen)(wen)(wen)度和變(bian)形量對12Cr21Ni5Ti 雙相(xiang)鋼的(de)(de)(de)力學性能的(de)(de)(de)影響見表9.46，可以看(kan)出，150℃的(de)(de)(de)溫(wen)(wen)(wen)軋可以抑(yi)制馬氏體(ti)的(de)(de)(de)轉變(bian)，降低因冷作(zuo)硬化而提高了的(de)(de)(de)鋼的(de)(de)(de)強度，從而可以提高每一道次的(de)(de)(de)壓下量。


表 46.jpg


  12Cr21Ni5Ti 雙相鋼(gang)在氧化(hua)性(xing)酸和有(you)機(ji)酸中(zhong)有(you)很(hen)好的(de)耐蝕性(xing)，可(ke)以代替1Cr18Ni9Ti鋼(gang)使(shi)用，因為鋼(gang)中(zhong)含有(you)穩定化(hua)元(yuan)素鈦，無晶間腐蝕傾向(xiang)。12Cr21Ni5Ti 雙相鋼(gang)的(de)焊(han)接(jie)性(xing)能良好。


  12Cr21Ni5Ti 雙(shuang)相鋼可用(yong)做(zuo)焊(han)接結構件(jian)使用(yong)，可用(yong)于(yu)化工、食品及(ji)其他工業領域中不超過350℃的(de)條件(jian)下，具有很(hen)好的(de)抗晶間腐蝕和(he)應力腐蝕性(xing)能。該鋼還用(yong)來制造(zao)既(ji)耐氧化性(xing)酸腐蝕，又要求有較(jiao)高強度的(de)設備和(he)部件(jian)，在航(hang)空(kong)(kong)工業上(shang)用(yong)于(yu)制造(zao)航(hang)空(kong)(kong)發動機(ji)(ji)殼體和(he)火箭發動機(ji)(ji)燃燒室外壁(bi)。
