022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性問題，其使用溫度應低于300℃。


  022Cr18Ti 不(bu)銹鋼(gang)的(de)(de)開始熱(re)(re)加工溫度(du)(du)(du)為(wei)1050～1150℃，終(zhong)止(zhi)溫度(du)(du)(du)為(wei)705～790℃，空冷。該鋼(gang)熱(re)(re)軋帶在罩式爐(lu)內退(tui)火(huo)，退(tui)火(huo)溫度(du)(du)(du)為(wei)825～875℃，時間不(bu)小于8h；冷軋帶在連續(xu)退(tui)火(huo)爐(lu)中退(tui)火(huo)，溫度(du)(du)(du)控制在850～860℃，退(tui)火(huo)后的(de)(de)力學性能(neng)見表9.28。

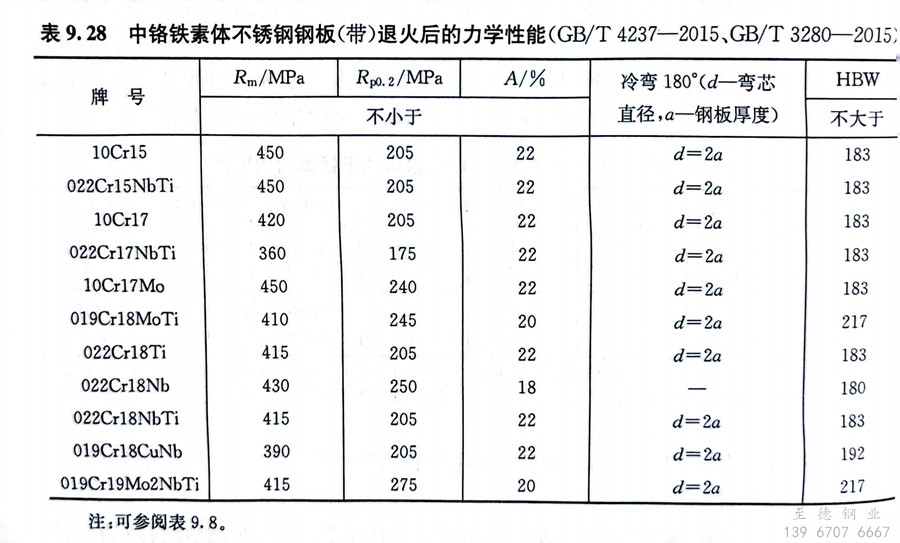

表 28.jpg


  022Cr18Ti 不銹鋼適于制造生(sheng)產硝酸、氨酸等(deng)要求耐氧化酸的容器和管道設(she)備，可以部(bu)分代替18Cr-8Ni奧氏體不銹鋼，也可用于建(jian)筑內(nei)外裝飾、車(che)輛部(bu)件、廚房用具、餐(can)具等(deng)。
