馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)是一類(lei)可(ke)(ke)(ke)(ke)通過(guo)(guo)熱(re)處(chu)理（淬(cui)火(huo)回火(huo)）對其(qi)性(xing)(xing)能進行(xing)調整的(de)(de)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)，通俗地講是一類(lei)可(ke)(ke)(ke)(ke)硬(ying)(ying)化的(de)(de)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)，此類(lei)鋼(gang)具(ju)(ju)(ju)有(you)(you)(you)高的(de)(de)硬(ying)(ying)度、良好的(de)(de)力學性(xing)(xing)能和(he)(he)(he)(he)(he)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)性(xing)(xing)，這些特性(xing)(xing)決定(ding)了(le)(le)此類(lei)鋼(gang)必須(xu)(xu)具(ju)(ju)(ju)備兩個基本條件：其(qi)一，在平衡相圖中(zhong)(zhong)(zhong)必須(xu)(xu)有(you)(you)(you)奧氏(shi)(shi)體(ti)(ti)(ti)(ti)相區存(cun)(cun)在；其(qi)二，為(wei)使(shi)鋼(gang)形成(cheng)(cheng)耐腐蝕的(de)(de)鈍化膜，鉻含量必須(xu)(xu)在10.5％以上。根據(ju)鋼(gang)中(zhong)(zhong)(zhong)合金(jin)元(yuan)素的(de)(de)差別，可(ke)(ke)(ke)(ke)將馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)區分為(wei)馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)鉻不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)和(he)(he)(he)(he)(he)馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)鉻鎳不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)。在馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)鉻不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)中(zhong)(zhong)(zhong)又可(ke)(ke)(ke)(ke)劃分成(cheng)(cheng)低碳(tan)(tan)(tan)、中(zhong)(zhong)(zhong)碳(tan)(tan)(tan)和(he)(he)(he)(he)(he)高碳(tan)(tan)(tan)三種類(lei)型。馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)在淬(cui)火(huo)狀(zhuang)態下(xia)具(ju)(ju)(ju)有(you)(you)(you)體(ti)(ti)(ti)(ti)心四(si)方（bct）晶體(ti)(ti)(ti)(ti)結構（馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)），具(ju)(ju)(ju)有(you)(you)(you)鐵磁性(xing)(xing)，在較弱腐蝕環境(jing)中(zhong)(zhong)(zhong)具(ju)(ju)(ju)有(you)(you)(you)耐蝕性(xing)(xing)。鋼(gang)中(zhong)(zhong)(zhong)的(de)(de)鉻含量可(ke)(ke)(ke)(ke)達(da)18％，碳(tan)(tan)(tan)可(ke)(ke)(ke)(ke)以超過(guo)(guo)1.2％。為(wei)了(le)(le)提高鋼(gang)的(de)(de)耐腐性(xing)(xing)和(he)(he)(he)(he)(he)刃(ren)具(ju)(ju)(ju)的(de)(de)鋒利度，組織中(zhong)(zhong)(zhong)允(yun)許存(cun)(cun)在過(guo)(guo)剩碳(tan)(tan)(tan)化物，為(wei)了(le)(le)改善(shan)淬(cui)火(huo)后(hou)的(de)(de)回火(huo)效應，可(ke)(ke)(ke)(ke)適(shi)當加入鈮、硅(gui)、鎢(wu)和(he)(he)(he)(he)(he)釩。含鎳馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)改善(shan)了(le)(le)鉻馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)在某些介質中(zhong)(zhong)(zhong)的(de)(de)耐蝕性(xing)(xing)和(he)(he)(he)(he)(he)提高了(le)(le)鋼(gang)的(de)(de)韌性(xing)(xing)。馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)中(zhong)(zhong)(zhong)的(de)(de)碳(tan)(tan)(tan)是不(bu)(bu)(bu)可(ke)(ke)(ke)(ke)缺少的(de)(de)重要元(yuan)素，它使(shi)Fe-Cr二元(yuan)合金(jin)形成(cheng)(cheng)γ相區且決定(ding)了(le)(le)鋼(gang)在淬(cui)火(huo)狀(zhuang)態下(xia)馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)的(de)(de)硬(ying)(ying)度。大量試驗(yan)表明，0.10％C的(de)(de)馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)的(de)(de)硬(ying)(ying)度值大約為(wei)35HRC，0.5％C的(de)(de)馬(ma)(ma)(ma)(ma)氏(shi)(shi)體(ti)(ti)(ti)(ti)其(qi)硬(ying)(ying)度值可(ke)(ke)(ke)(ke)超過(guo)(guo)60HRC，再高的(de)(de)碳(tan)(tan)(tan)其(qi)硬(ying)(ying)度值未見明顯變化。

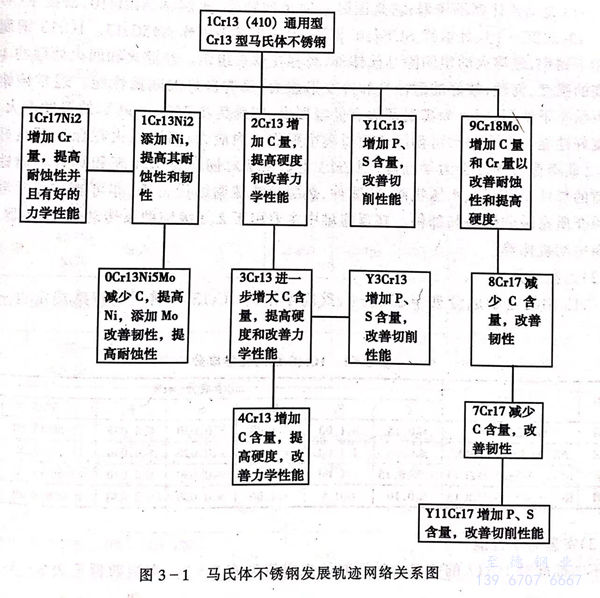

我(wo)國(guo)標準中（GB1220-92）共列(lie)入18個(ge)馬氏體不(bu)銹(xiu)(xiu)鋼(gang)牌號，基本是13％Cr和17％Cr的(de)兩種類型(xing)，為了賦予(yu)鋼(gang)的(de)其他特性派(pai)生(sheng)出一些(xie)改進型(xing)牌號，馬氏體不(bu)銹(xiu)(xiu)鋼(gang)的(de)發展(zhan)網絡見(jian)圖(tu)3-1。




  馬氏體不銹鋼，由于具有良好的力學性能和中等程度的耐蝕性以及在低于650℃的良好耐熱性，已廣泛應用于各工業領域，低碳和中碳馬氏體不銹鋼，如1Cr13及其改良型，主要用于蒸汽透平、噴氣發動機、氣體透平等領域。在石油和石油化工領域此類材料也得到廣泛應用。


 稍高碳的2Cr13等馬氏體不銹鋼主要用刀具，閥門部件，齒輪、滑輪、開關軸類等機械部件、桿件以及軋輥。高碳馬氏體不銹鋼，如9Cr18Mo等的應用領域包括刀具、軸承、外科和牙科器械、刀剪、彈簧、閥門、軸桿類、凸輪等。


 馬氏(shi)體不銹鋼回(hui)火(huo)脆性(xing)溫度(du)范圍出現在425～565℃，在此(ci)溫度(du)回(hui)火(huo)鋼的沖(chong)擊韌性(xing)急劇下降(jiang)，對于要(yao)求耐沖(chong)擊的部件(jian)應(ying)不采用此(ci)溫度(du)回(hui)火(huo)并避免在此(ci)溫度(du)范圍內(nei)應(ying)用。


1. 馬氏(shi)體鉻不銹鋼


   馬(ma)氏(shi)體鉻不銹鋼(gang)中(zhong)主(zhu)要合金元(yuan)素(su)是鉻，隨(sui)鋼(gang)中(zhong)含鉻量的提(ti)高，鋼(gang)的耐蝕性隨(sui)之(zhi)提(ti)高。鋼(gang)的力(li)學性能主(zhu)要取(qu)決于鋼(gang)中(zhong)的碳含量，為了(le)改善鋼(gang)強度和硬度以及增強二次(ci)硬化效應(ying)，有時加入少量的鉬。


2. 鉻(ge)-鎳馬氏體不銹(xiu)鋼


  在鉻(ge)馬(ma)氏體不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)基(ji)礎上加入鎳而形成鉻(ge)鎳馬(ma)氏體不(bu)銹(xiu)鋼(gang)(gang)。由(you)于(yu)鎳的(de)(de)(de)加入可(ke)使(shi)低(di)碳(tan)的(de)(de)(de)鐵一鉻(ge)合(he)金具有淬火能力，同時(shi)由(you)于(yu)鎳的(de)(de)(de)存在可(ke)使(shi)低(di)碳(tan)（＜0.15％）馬(ma)氏體鉻(ge)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)(de)鉻(ge)含量向更(geng)高的(de)(de)(de)水平推移，提高了(le)鋼(gang)(gang)的(de)(de)(de)耐蝕性(xing)，從而解決(jue)了(le)馬(ma)氏體鉻(ge)不(bu)銹(xiu)鋼(gang)(gang)為(wei)提高其耐蝕性(xing)以(yi)損失鋼(gang)(gang)的(de)(de)(de)硬度為(wei)代價(jia)的(de)(de)(de)難題(ti)。此(ci)外鎳的(de)(de)(de)加入也改善了(le)鋼(gang)(gang)的(de)(de)(de)耐還原性(xing)介質(zhi)的(de)(de)(de)能力和提高了(le)鋼(gang)(gang)的(de)(de)(de)塑韌性(xing)。
