我國石(shi)油(you)天然氣工業，鉆井(jing)和(he)采(cai)油(you)設備中(zhong)的井(jing)口(kou)裝置(zhi)和(he)采(cai)油(you)樹（采(cai)油(you)樹系(xi)指(zhi)用(yong)(yong)于控制油(you)井(jing)生產的裝置(zhi)總(zong)成，包(bao)(bao)括(kuo)(kuo)油(you)管(guan)頭異(yi)徑接頭、閥(fa)、三通、四通、頂部(bu)連(lian)接裝置(zhi)和(he)裝于油(you)管(guan)頭最上部(bu)連(lian)接節流閥(fa)）采(cai)用(yong)(yong)6B型(xing)、6BX型(xing)及(ji)(ji)雙層扇形法(fa)蘭(lan)(lan)(lan)，法(fa)蘭(lan)(lan)(lan)額定工作壓(ya)力一共分6級：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及(ji)(ji)138.0MPa.6B型(xing)法(fa)蘭(lan)(lan)(lan)包(bao)(bao)括(kuo)(kuo)整體(ti)法(fa)蘭(lan)(lan)(lan)、螺(luo)紋法(fa)蘭(lan)(lan)(lan)及(ji)(ji)對(dui)焊法(fa)蘭(lan)(lan)(lan)，其所(suo)采(cai)用(yong)(yong)的密(mi)(mi)封(feng)墊(dian)片(pian)為R型(xing)或(huo)RX型(xing)金(jin)屬環(huan)墊(dian)；6BX型(xing)法(fa)蘭(lan)(lan)(lan)包(bao)(bao)括(kuo)(kuo)整體(ti)法(fa)蘭(lan)(lan)(lan)、對(dui)焊法(fa)蘭(lan)(lan)(lan)及(ji)(ji)盲板法(fa)蘭(lan)(lan)(lan)，其所(suo)采(cai)用(yong)(yong)的密(mi)(mi)封(feng)墊(dian)片(pian)為BX型(xing)壓(ya)力自(zi)緊密(mi)(mi)封(feng)環(huan)墊(dian)；扇形法(fa)蘭(lan)(lan)(lan)用(yong)(yong)密(mi)(mi)墊(dian)片(pian)為RX型(xing)壓(ya)力自(zi)緊密(mi)(mi)封(feng)環(huan)墊(dian)。


  以上所述的法蘭及其墊片(pian)標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。


一、型式與(yu)尺寸


1. R型

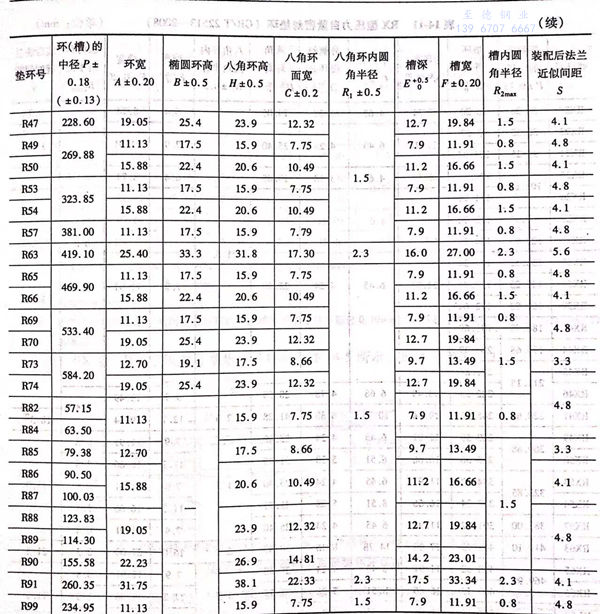

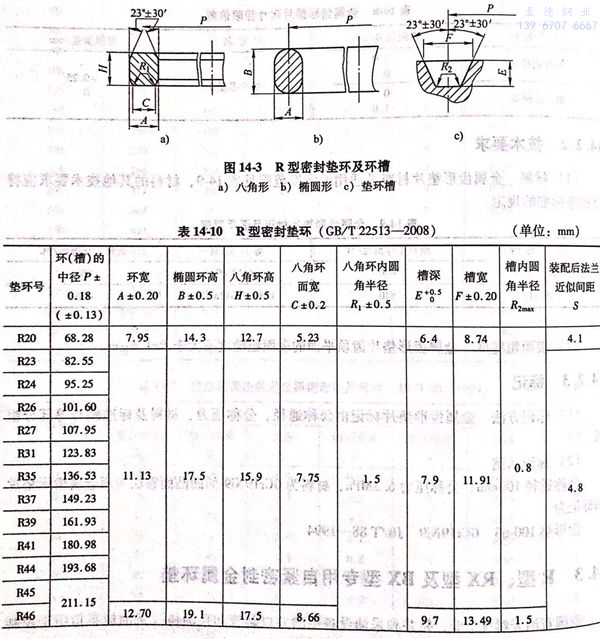

  R型密封墊環及環槽如(ru)圖14-3所(suo)示，尺寸見表14-10.



2. RX型

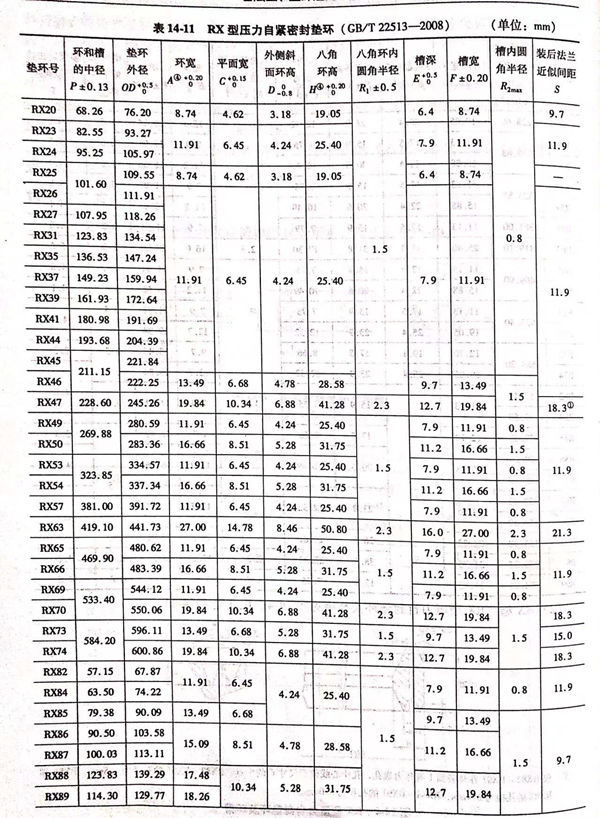

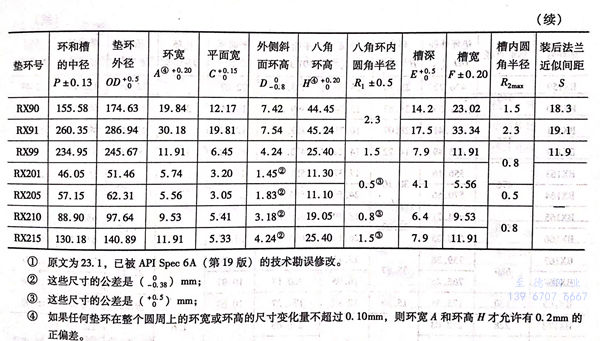

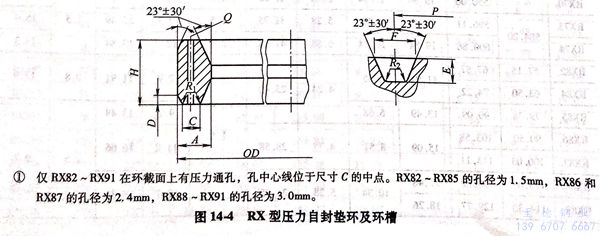

 RX 型壓(ya)力(li)自封墊環(huan)及環(huan)槽見圖 14-4 ，尺寸見表 14-11。



3. BX型

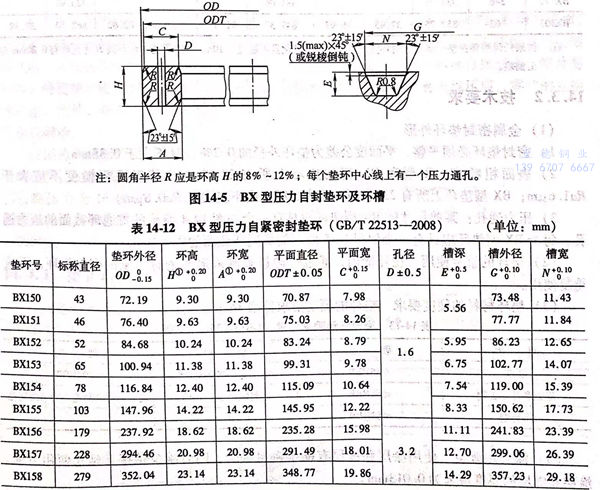

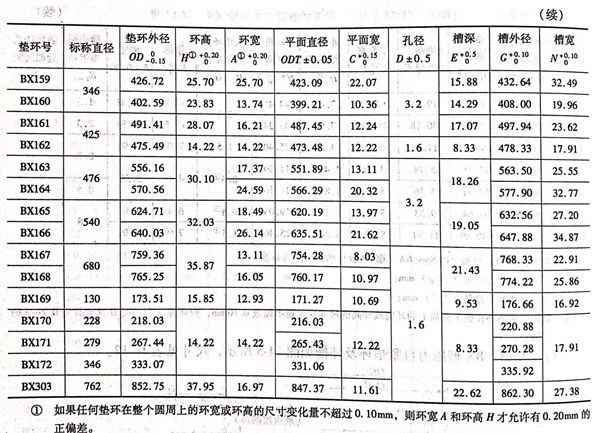

 BX 型(xing)壓力(li)自(zi)緊墊環及環槽如圖 14-5 所示，尺寸見表(biao) 14-12。




二、技術要求


1. 金屬密封墊環外形


  a. 密(mi)封(feng)墊環(huan)必須平(ping)整，平(ping)面度公差為墊環(huan)外徑的0.2%,且(qie)不大于0.38mm.


  b. 表(biao)面(mian)(mian)粗(cu)糙(cao)度：R型和(he)RX型的墊環(huan)上(shang)所有23°表(biao)面(mian)(mian)，其(qi)表(biao)面(mian)(mian)粗(cu)糙(cao)度不應(ying)大于(yu)Ra1.6μm; BX型墊環(huan)上(shang)所有23°表(biao)面(mian)(mian)，其(qi)表(biao)面(mian)(mian)粗(cu)糙(cao)度不應(ying)大于(yu)Ra0.8μm.


  c. 壓(ya)力(li)通(tong)孔：某些尺寸的(de)(de)RX型(xing)(xing)墊環(huan)應具有一個(ge)(ge)如(ru)圖14-4所示(shi)的(de)(de)貫(guan)(guan)通(tong)環(huan)截面(mian)的(de)(de)壓(ya)力(li)通(tong)孔；每個(ge)(ge)BX型(xing)(xing)墊環(huan)應具有一個(ge)(ge)如(ru)圖14-5所示(shi)的(de)(de)貫(guan)(guan)通(tong)環(huan)截面(mian)的(de)(de)壓(ya)力(li)通(tong)孔。


2. 墊環的重復使用


  在(zai)環槽內，通過過盈量限制來形成密(mi)封(feng)關系的密(mi)封(feng)墊環，不應重復使用(yong)。


3. 墊環(huan)材料的硬度要求

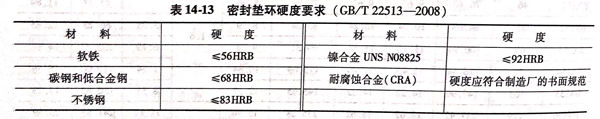

  墊(dian)環(huan)的硬度(du)要求見表14-13.




4. 涂層和鍍層


  使用涂(tu)層(ceng)(ceng)和鍍層(ceng)(ceng)有助于(yu)密封接合，同時減少粘(zhan)接并延長使用壽命。涂(tu)層(ceng)(ceng)和鍍層(ceng)(ceng)的厚(hou)度(du)最(zui)大為0.013mm。


三(san)、標(biao)志


1. 墊環標志(zhi)

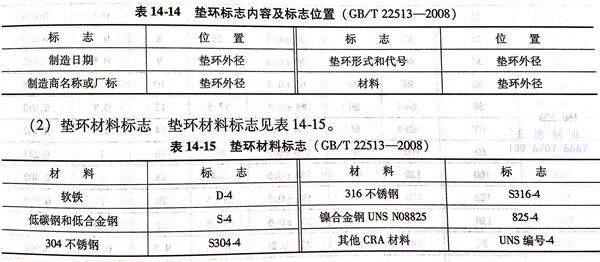

 墊環的標志內容(rong)及(ji)標志位置見表 14-14.




2. 墊環材料標志


  墊環(huan)材料標志見(jian)表 14-15
