反吹氣洗(xi)滌塔，工作介(jie)質為爆炸危險介(jie)質、中(zhong)度危害(hai)的(de)合(he)成(cheng)氣和酸(suan)液，屬于Ⅱ類壓力容器。

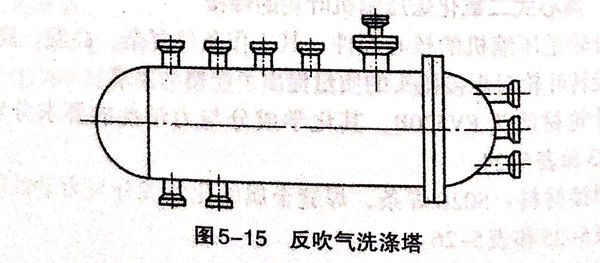

技術條件(jian)：總長(chang)9225mm,內徑650mm,全容積2.93m.最(zui)高工(gong)作壓(ya)力3.8MPa,設計溫度210℃,材質為16MnR+SB422N08852復合板，基層(ceng)厚12mm,覆層(ceng)厚3mm,如圖5-15所示(shi)。
1. 母材焊接性分(fen)析
基層16MnR鋼，主(zhu)(zhu)要保證強度。16MnR的(de)焊接(jie)性(xing)良好(hao)。覆層SB424 NO8825(美(mei)國標準的(de)材料牌號(hao)），屬于Ni-Fe-Cr合金，主(zhu)(zhu)要保證耐蝕(shi)性(xing)，焊接(jie)性(xing)好(hao)，但(dan)如果焊接(jie)工藝制定(ding)不當，也(ye)可能出現裂(lie)紋、氣孔及焊接(jie)區腐蝕(shi)等(deng)問題。
16MnR+SB424 NO8825復合板(ban)的(de)(de)焊(han)(han)接，主要解決焊(han)(han)縫(feng)合金(jin)成分的(de)(de)稀(xi)釋(shi)問(wen)題(ti)，為此要采取合適的(de)(de)焊(han)(han)接工藝方法(fa)(fa)。在(zai)焊(han)(han)接基層(ceng)(ceng)(ceng)(ceng)時(shi)，可能熔化到覆層(ceng)(ceng)(ceng)(ceng)，由于(yu)合金(jin)元(yuan)(yuan)素滲入焊(han)(han)縫(feng)，焊(han)(han)縫(feng)的(de)(de)性能會(hui)受到影響；焊(han)(han)接覆層(ceng)(ceng)(ceng)(ceng)時(shi)，可能熔化到基層(ceng)(ceng)(ceng)(ceng)，使焊(han)(han)縫(feng)合金(jin)成分稀(xi)釋(shi)而降低(di)焊(han)(han)縫(feng)的(de)(de)塑性和耐蝕性。因此在(zai)基層(ceng)(ceng)(ceng)(ceng)和覆層(ceng)(ceng)(ceng)(ceng)的(de)(de)焊(han)(han)接之間可以采取過渡焊(han)(han)層(ceng)(ceng)(ceng)(ceng)的(de)(de)方法(fa)(fa)，并選用(yong)含鎳量高于(yu)母材的(de)(de)ENiCrFe-2焊(han)(han)條，以補償合金(jin)元(yuan)(yuan)素鎳的(de)(de)稀(xi)釋(shi)。
2. 焊接工藝

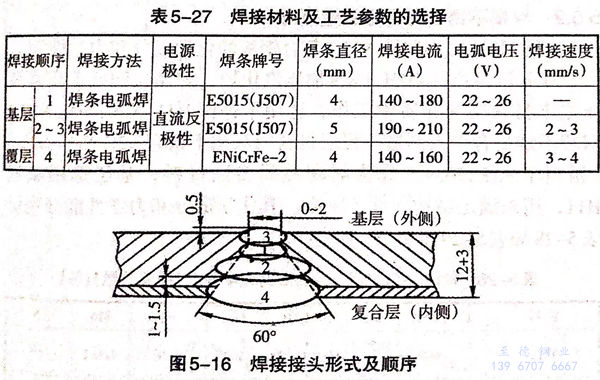

焊(han)接(jie)接(jie)頭形式及順如圖(tu)5-16所示，基層與(yu)覆層均采用(yong)焊(han)條電弧焊(han)，焊(han)接(jie)材料及工藝參數(shu)見表5-27.
3. 工藝要點
①. 焊(han)前對焊(han)件(jian)和坡口(kou)表面進行徹(che)底清洗。
②. 裝配時一定要以覆屋為基準對齊，錯邊(bian)量不得超過0.5mm.
③. 定(ding)位(wei)焊縫一定(ding)要在基(ji)層上。
④. 采平位焊(han)。先(xian)焊(han)打底層(ceng)(ceng)1,再(zai)焊(han)填充層(ceng)(ceng)2.反面(mian)(mian)清根后，焊(han)背面(mian)(mian)層(ceng)(ceng)3.注意填充層(ceng)(ceng)2的表(biao)面(mian)(mian)離基(ji)層(ceng)(ceng)與覆(fu)層(ceng)(ceng)的交界(jie)面(mian)(mian)低(di)1~1.5mm,層(ceng)(ceng)間溫(wen)度不高于(yu)300℃.
⑤. 基層焊接時(shi)的飛濺(jian)物落到(dao)覆(fu)層坡口表(biao)面時(shi)，要仔細清理干凈。
⑥. 基層(ceng)焊完后須冷(leng)卻至100℃以(yi)(yi)下再焊覆層(ceng)。覆層(ceng)焊接(jie)采用(yong)多道(dao)焊，直線運條(tiao)。以(yi)(yi)控制熱輸入(ru)，避免結(jie)晶裂紋(wen)的(de)(de)產(chan)生，還(huan)可以(yi)(yi)減少覆層(ceng)焊縫合金元素的(de)(de)稀釋。
⑦. 覆層(ceng)焊接時(shi)保持(chi)層(ceng)間溫度低于100℃.
4. 焊縫(feng)檢驗及水(shui)壓試驗
焊(han)后焊(han)縫(feng)經外觀檢驗合格后，A、B類焊(han)縫(feng)依(yi)據GB4730-1994標準進(jin)(jin)行(xing)20%的射線探(tan)傷。探(tan)傷合格，然(ran)后進(jin)(jin)行(xing)水壓試驗，水壓試驗的壓力(li)為臥(wo)式5.58MPa,達到設(she)計要求。
