1. 低合金低溫鋼焊接材(cai)料的(de)選擇

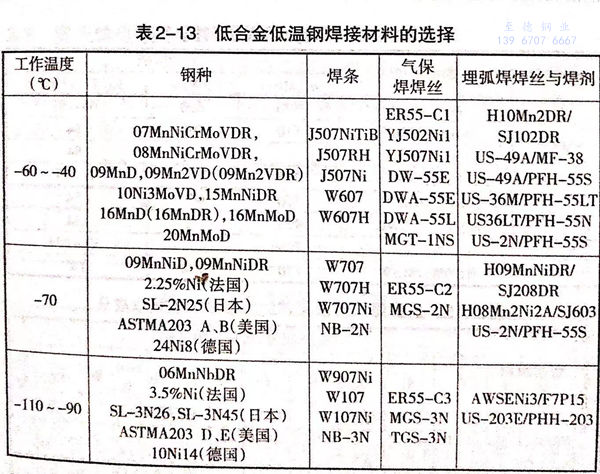

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。

2. 馬氏(shi)體低溫用鋼(gang)的焊接材料

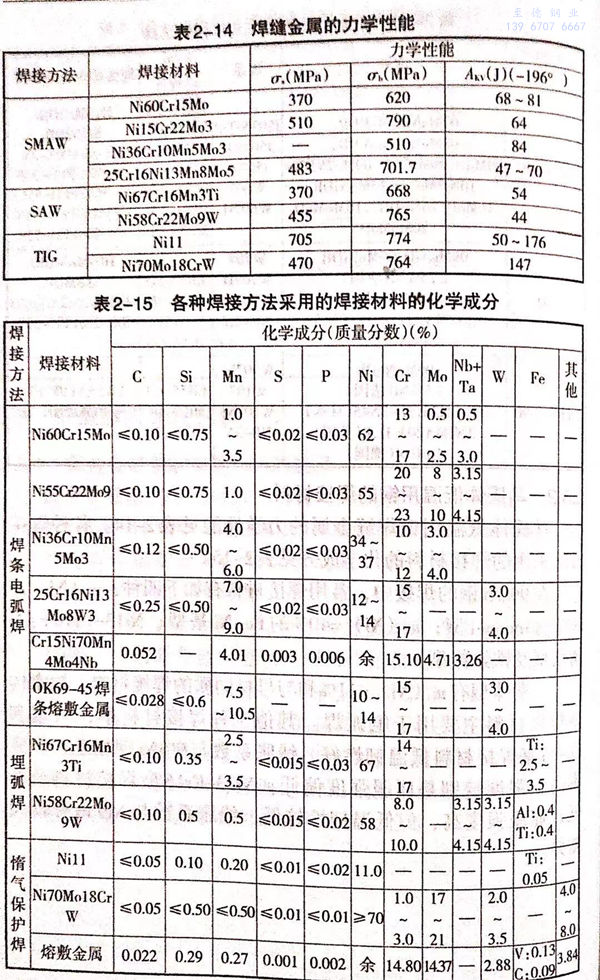

  馬(ma)氏體低溫用鋼焊縫金屬的(de)(de)力學(xue)性(xing)能見(jian)表2-14.各種焊接(jie)方(fang)法采用的(de)(de)焊接(jie)材(cai)料的(de)(de)化學(xue)成分見(jian)表2-15.

  在9%Ni鋼的(de)焊接(jie)中，常用焊接(jie)材料有(you)如下四種：(Ni)>60%的(de)Inconel型；(Ni)=40%的(de)Fe-Ni基(ji)型；Ni13-Cr16的(de)不銹鋼型及鐵素體(ti)型。

  鐵素(su)體型(xing)有(you)(Ni)=11%和(he)與母材(cai)同(tong)質的(de)焊(han)(han)接材(cai)料(liao)(liao)(liao)。鐵素(su)體型(xing)焊(han)(han)接材(cai)料(liao)(liao)(liao)主要用于氬弧焊(han)(han)。其(qi)他(ta)三種焊(han)(han)接材(cai)料(liao)(liao)(liao)中(zhong)，Ni基和(he)Fe-Ni基焊(han)(han)接材(cai)料(liao)(liao)(liao)低(di)溫韌性(xing)好(hao)，線脹系(xi)數(shu)與9%Ni鋼(gang)(gang)相近，但成本高(gao)，強(qiang)度特(te)別(bie)是屈服強(qiang)度偏(pian)低(di)。Ni13-Cr16型(xing)焊(han)(han)接材(cai)料(liao)(liao)(liao)成本低(di)，屈服強(qiang)度高(gao)，但低(di)溫韌性(xing)較(jiao)(jiao)低(di)，線脹系(xi)數(shu)與Ni9鋼(gang)(gang)有(you)較(jiao)(jiao)大差異。

3. 奧氏體低溫無磁鋼的焊接材(cai)料

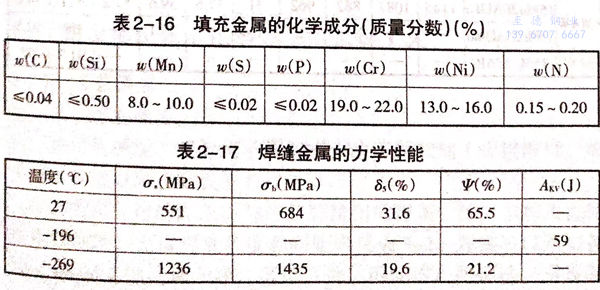

  目(mu)前，0Cr21Ni6Mn9N鋼的焊(han)接還僅局限于TIG焊(han)和真空電(dian)子束焊(han)接。填充金(jin)屬的化學成分見表2-16.焊(han)縫金(jin)屬的力學性能如表2-17所示。

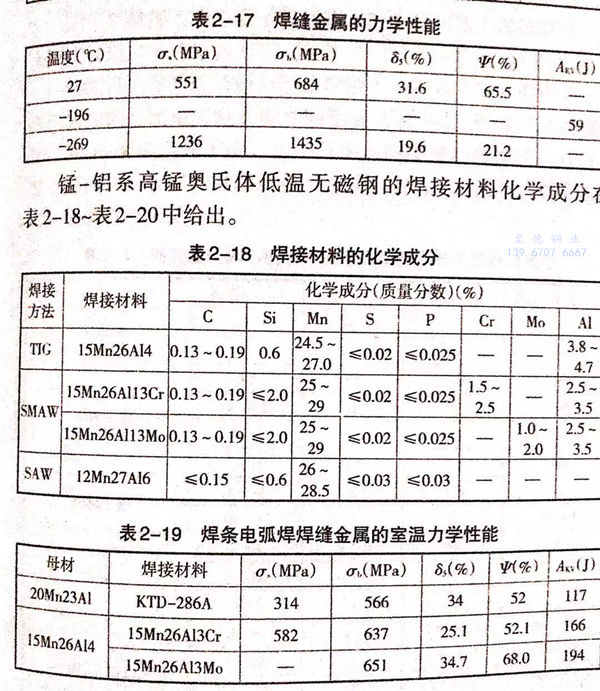

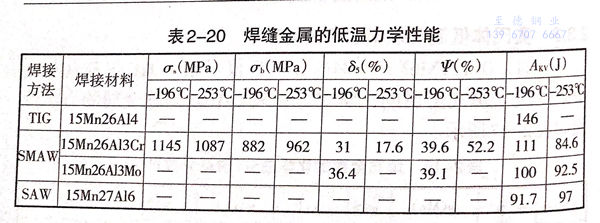

  錳-鋁系高錳奧氏體低溫無磁鋼的(de)焊接材料(liao)化學(xue)成分在表(biao)2-18~表(biao)2-20中給出。
