擠壓不銹鋼管經過冷卻之后，會出現或大或小的彎曲，必須按工藝要求進行矯直。鋼管的矯直一般在冷狀態下進行。對于高強度或超高強度的鋼管，為了減少工具和能量的損耗，也有采用在350~500℃溫度下的中溫矯直，并且在溫矯冷卻之后，采用壓力矯直機進行補矯。


通常使(shi)用(yong)的矯直(zhi)(zhi)機(ji)有輥式矯直(zhi)(zhi)機(ji)、拉伸矯直(zhi)(zhi)機(ji)和壓力矯直(zhi)(zhi)機(ji)。


1. 輥式矯直機


  輥(gun)式矯(jiao)直(zhi)機(ji)使用最為普(pu)遍。因為其產量高、矯(jiao)直(zhi)質量好(hao)，并且還(huan)能起到定徑的作用。輥(gun)式矯(jiao)直(zhi)機(ji)又有五輥(gun)、六輥(gun)和七輥(gun)等矯(jiao)直(zhi)機(ji)以(yi)及立式或臥式矯(jiao)直(zhi)機(ji)之分(fen)。


  七(qi)輥(gun)(gun)矯(jiao)(jiao)直(zhi)(zhi)(zhi)機(ji)(ji)是(shi)使用(yong)較為普遍的(de)一種矯(jiao)(jiao)直(zhi)(zhi)(zhi)機(ji)(ji)的(de)結構。其在矯(jiao)(jiao)直(zhi)(zhi)(zhi)輥(gun)(gun)之間，隔有傳動輥(gun)(gun)，或(huo)為全傳動輥(gun)(gun)結構，上下輥(gun)(gun)或(huo)左右輥(gun)(gun)與矯(jiao)(jiao)直(zhi)(zhi)(zhi)中(zhong)心線成一定角度(du)布置，不(bu)銹鋼管(guan)(guan)(guan)借助于矯(jiao)(jiao)直(zhi)(zhi)(zhi)輥(gun)(gun)獲(huo)得(de)螺(luo)旋前進運(yun)動。為了減小(xiao)鋼管(guan)(guan)(guan)矯(jiao)(jiao)直(zhi)(zhi)(zhi)后(hou)的(de)殘余應力，改善表面(mian)質量(liang)，矯(jiao)(jiao)直(zhi)(zhi)(zhi)輥(gun)(gun)的(de)輥(gun)(gun)形經過(guo)專門(men)的(de)孔(kong)型設計和精心的(de)加(jia)工。不(bu)銹鋼管(guan)(guan)(guan)矯(jiao)(jiao)直(zhi)(zhi)(zhi)前，先將各矯(jiao)(jiao)直(zhi)(zhi)(zhi)輥(gun)(gun)調整到(dao)恰好壓住(zhu)鋼管(guan)(guan)(guan)2/3輥(gun)(gun)身長度(du)和鋼管(guan)(guan)(guan)表面(mian)接觸(chu)，然后(hou)進行(xing)(xing)試矯(jiao)(jiao)。符合(he)要(yao)求后(hou)，再(zai)進行(xing)(xing)批量(liang)矯(jiao)(jiao)直(zhi)(zhi)(zhi)鋼管(guan)(guan)(guan)。


  另外還有一(yi)種(zhong)“3-1-3”輥式矯直機，3個(ge)矯直輥互(hu)成120°交叉形成孔(kong)型(xing)(xing)，中(zhong)間為1個(ge)壓輥，其適用矯直鋼(gang)管規(gui)格范圍(wei)廣，并有定徑(jing)作(zuo)用。擠壓空(kong)心型(xing)(xing)材(cai)是擠壓機的(de)(de)特(te)色功(gong)能之(zhi)一(yi)。一(yi)般的(de)(de)擠壓車間都(dou)會配(pei)備一(yi)定能力(li)的(de)(de)型(xing)(xing)材(cai)矯直設(she)備。


2. 拉伸矯直機(ji)


  實(shi)心和(he)空(kong)心型(xing)材的(de)矯直一般采用(yong)專門的(de)扭(niu)擰一拉(la)伸矯直機。這(zhe)種(zhong)矯直機采用(yong)液壓傳(chuan)動。根據矯直型(xing)材的(de)品種(zhong)和(he)規格，拉(la)伸力波動在150~800t,采用(yong)單獨的(de)油泵傳(chuan)動。


  拉(la)(la)伸(shen)矯(jiao)(jiao)直機(ji)(ji)一(yi)般具有轉動(dong)夾緊(jin)器和液(ye)壓(ya)拉(la)(la)伸(shen)頭(tou)(tou)，移(yi)動(dong)中(zhong)心(xin)架及剛性底(di)座結構。矯(jiao)(jiao)直機(ji)(ji)的(de)主傳(chuan)動(dong)一(yi)端(duan)固定在(zai)基礎上(shang)，帶有扭擰(ning)(ning)頭(tou)(tou)的(de)另一(yi)端(duan)，可(ke)以根(gen)據被矯(jiao)(jiao)直型(xing)材(cai)的(de)長度(du)，任意自由的(de)在(zai)固定于(yu)底(di)座上(shang)的(de)軌(gui)道上(shang)移(yi)動(dong)。矯(jiao)(jiao)直時(shi)，型(xing)材(cai)的(de)兩(liang)端(duan)分別由拉(la)(la)伸(shen)頭(tou)(tou)和扭擰(ning)(ning)頭(tou)(tou)通過(guo)異形(xing)鑲片夾緊(jin)。首先，由扭擰(ning)(ning)頭(tou)(tou)將型(xing)材(cai)扭正，然后由另一(yi)端(duan)的(de)拉(la)(la)伸(shen)頭(tou)(tou)夾緊(jin)，并拉(la)(la)伸(shen)至(zhi)一(yi)定的(de)延伸(shen)量，為(wei)了(le)防止(zhi)產生大(da)的(de)加工硬化，延伸(shen)量一(yi)般不(bu)超過(guo)2%~3%,使型(xing)材(cai)的(de)扭曲和彎曲同(tong)時(shi)得到矯(jiao)(jiao)正和矯(jiao)(jiao)直。


 一般的拉(la)伸矯直(zhi)(zhi)機(ji)具有(you)轉(zhuan)動(dong)夾緊(jin)器(qi)和液壓拉(la)伸頭(tou)，機(ji)器(qi)由單獨的油泵傳動(dong)。同時(shi)，考慮到擠壓型(xing)材有(you)時(shi)扭轉(zhuan)節距的不均勻，還設有(you)可移動(dong)的中(zhong)心架夾緊(jin)裝置，以便矯直(zhi)(zhi)帶有(you)各(ge)種扭轉(zhuan)節距的型(xing)材。

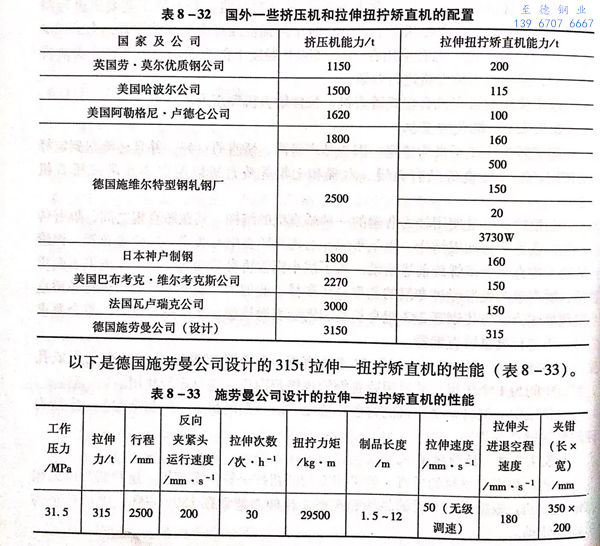

 根據擠(ji)(ji)壓(ya)機的(de)(de)噸位，決(jue)定了能(neng)擠(ji)(ji)壓(ya)型材(cai)(cai)(cai)的(de)(de)外接圓直(zhi)徑(jing)。根據擠(ji)(ji)壓(ya)型材(cai)(cai)(cai)的(de)(de)材(cai)(cai)(cai)料(liao)和斷(duan)面積的(de)(de)大小(xiao)，計(ji)算所(suo)需要(yao)的(de)(de)拉伸力(li)和扭擰(ning)力(li)矩(ju)，選擇拉伸矯直(zhi)機的(de)(de)大小(xiao)。表8-32為(wei)國外一(yi)些不銹鋼管棒型材(cai)(cai)(cai)擠(ji)(ji)壓(ya)機所(suo)配置的(de)(de)拉伸扭擰(ning)矯直(zhi)機。


表 32.jpg

表 33.jpg

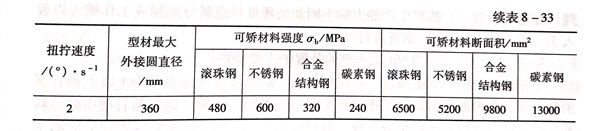

  以下是德國施勞曼公(gong)司設計的315t拉伸一扭擰矯(jiao)直機(ji)的性能(neng)（表8-33).


  美國Amerex 擠壓(ya)不(bu)銹鋼管廠2500t擠壓(ya)機生(sheng)產線，配有(you)(you)4臺拉伸(shen)矯(jiao)直機，拉伸(shen)力分(fen)別(bie)為500t、150t、20t和3730W,能(neng)矯(jiao)直型材(cai)斷面(mian)的(de)(de)最大外(wai)接圓直徑為165mm.同時設有(you)(you)可移動(dong)的(de)(de)中心托(tuo)架夾緊裝置，供對發生(sheng)不(bu)同扭(niu)曲節距(ju)的(de)(de)型材(cai)進行選擇性扭(niu)轉和拉伸(shen)矯(jiao)直。
