不銹鋼管臥式擠壓機是一種封閉力系統的壓力機,其封閉力產生于主缸內的高壓水,通過主柱塞和擠壓桿作用于高清下載香蕉視頻app蘋果:不銹鋼管坯料。而封閉力系是通過擠壓模、前梁和張力柱,再回到擠壓主缸而形成的。

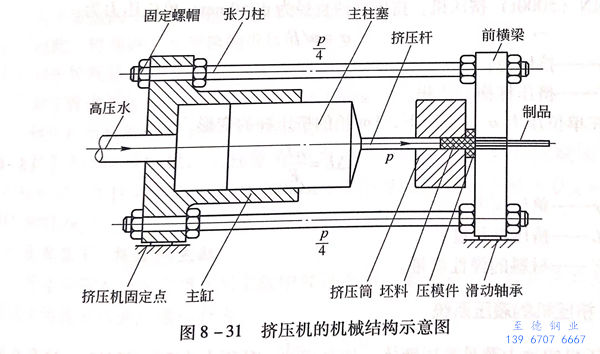

擠(ji)壓(ya)(ya)機的(de)主缸和后(hou)梁(liang)是一體的(de),后(hou)梁(liang)固(gu)定在擠(ji)壓(ya)(ya)機的(de)基礎上,而(er)前梁(liang)則是放(fang)在滑動軸承上面,并(bing)且在擠(ji)壓(ya)(ya)力的(de)作(zuo)用下產(chan)生移動(圖8-31)。


圖 31.jpg


1. 擠壓時張(zhang)力柱的變形


  如圖8-31所示,25MN(2500t)擠壓機,張(zhang)力(li)(li)(li)(li)柱(zhu)(zhu)長8300mm,前后橫梁厚度為(wei)(wei)1350mm的斷面受有預應力(li)(li)(li)(li),4根張(zhang)力(li)(li)(li)(li)柱(zhu)(zhu)承受全部的擠壓力(li)(li)(li)(li),當擠壓力(li)(li)(li)(li)為(wei)(wei)p時,每(mei)根張(zhang)力(li)(li)(li)(li)柱(zhu)(zhu)受有p/4的擠壓力(li)(li)(li)(li)。可以計算出在(zai)最大擠壓力(li)(li)(li)(li)作(zuo)用下,張(zhang)力(li)(li)(li)(li)柱(zhu)(zhu)的伸(shen)長。

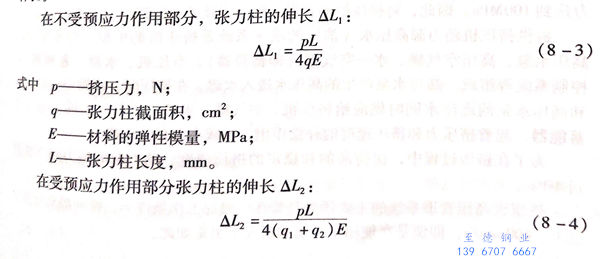

在不受預應力作用部分,張力柱的伸長ΔL1:
