擠壓機的工作主要取決于工模具，首先是不銹鋼管(guan)芯棒和擠壓模的使用壽命及其尺寸的穩定性。正確地加熱坯料，平穩而沒有沖擊地操縱擠壓機，及時而充分地冷卻和潤滑工模具，以及工模具正確地預熱，所有這些對擠壓工模具的使用壽命有決定性的影響。

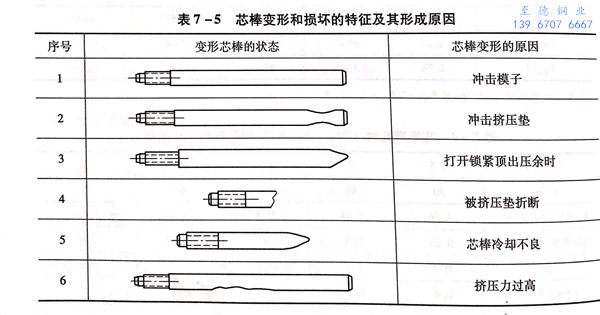

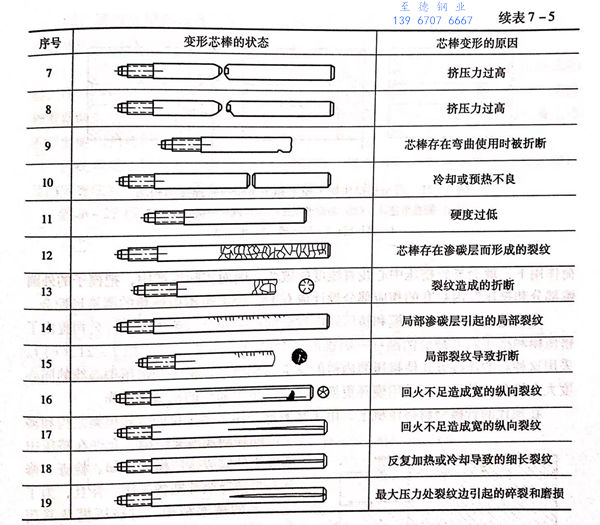

  表(biao)7-5中列出(chu)了使用在15MN(1500t)和25MN(2500t)臥式擠壓機上(shang)的中等尺寸芯棒的幾種變形和損壞的特(te)征。

  芯(xin)棒直徑35mm,材料(liao)為3Cr2W8V,硬度(du)HRC=47~51,相(xiang)應的瞬(shun)時(shi)抗力為1500~1700MPa,螺紋(wen)部分(fen)HRC=31~38。具有上述硬度(du)的芯(xin)棒多(duo)半(ban)使(shi)用時(shi)會(hui)損壞，在芯(xin)棒上產生(sheng)縱(zong)向(xiang)裂紋(wen)。這(zhe)些裂紋(wen)擴大并形成細的橫向(xiang)裂紋(wen)，導(dao)致芯(xin)棒橫向(xiang)斷裂。當芯(xin)棒熱處理后的硬度(du)降低至(zhi)HRC=48時(shi)，可以使(shi)其(qi)壽命得到提高。
