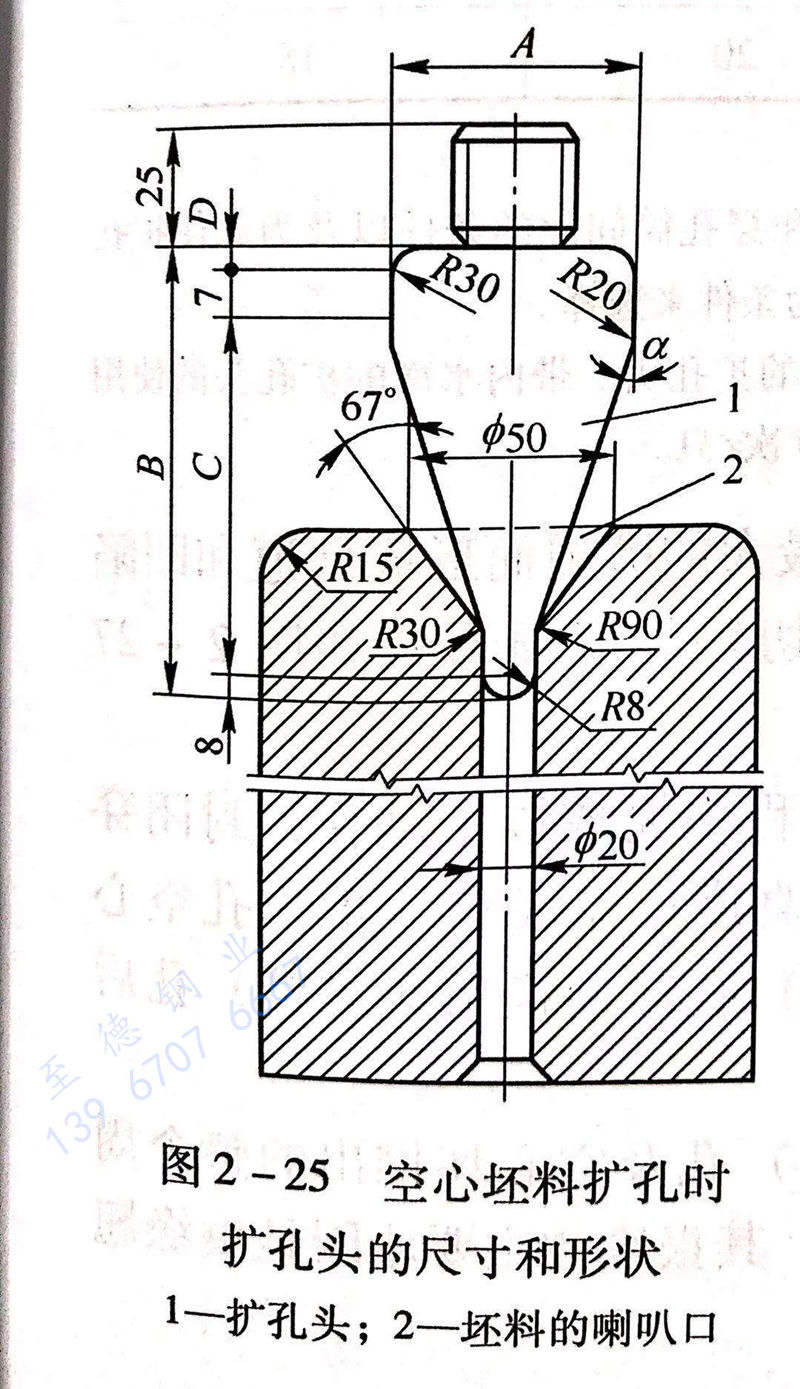

為了獲得高精度幾何尺寸的空心坯,浙江至德鋼業有限公司采用預鉆孔坯料的高清下載香蕉視頻app蘋果:不銹鋼管擴孔工藝。與穿孔工藝相比較,擴孔工藝的特點主要是采用鉆有小直徑通孔的坯料。擴孔過程中空心坯不鐓粗,坯料被送入穿孔筒之后,將玻璃纖維束或擴孔潤滑墊放進坯料上端面的圓錐形中心孔內(圖2-25),并在坯料的上端面撒上玻璃粉,再用特殊形狀的擴孔頭(圖2-25),對準坯料的孔向下推進,直至壞料下端產生沖余。在整個擴孔過程中,下支承桿被鎖緊在下極限位置上。圖2-25所示為空心坯料擴孔時,擴孔頭的尺寸和形狀。


圖 2-25 空心坯料擴孔時擴孔頭的尺寸和形狀.jpg

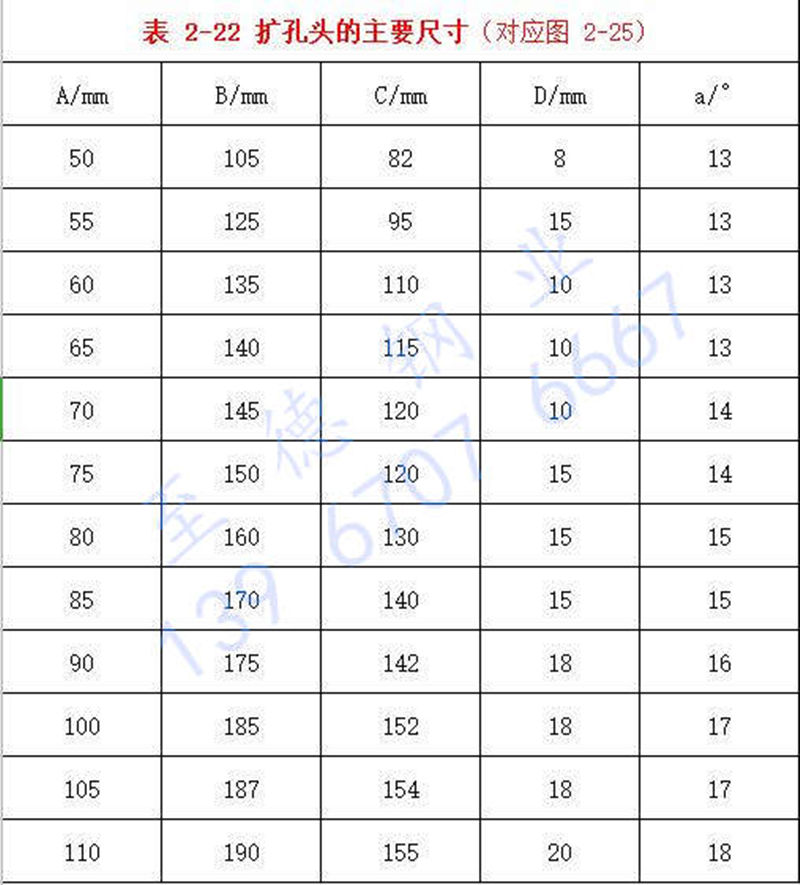

 穿(chuan)(chuan)孔桿上(shang)的擴(kuo)孔頭在預鉆孔內移(yi)動,保(bao)證(zheng)了擴(kuo)孔后(hou)(hou)空心坯(pi)的同(tong)心度。為了我得(de)高合金鋼、難變形(xing)(xing)材(cai)料(liao)的空心坯(pi)一般都采用擴(kuo)孔工藝。這是因(yin)為此類材(cai)料(liao)的變形(xing)(xing)抗(kang)力(li)大,穿(chuan)(chuan)孔困難,或會引起穿(chuan)(chuan)后(hou)(hou)空心坯(pi)過大的壁厚(hou)不(bu)均。推薦的擴(kuo)孔頭尺寸列于表2-22。


表 2-22 擴孔頭的主要尺寸.jpg


注(zhu):1. 來自尼科波爾南(nan)方(fang)鋼(gang)管廠(chang)的(de)經(jing)驗。


      2. 擴(kuo)孔(kong)(kong)頭的其余尺(chi)寸,根(gen)據擴(kuo)孔(kong)(kong)過(guo)(guo)程(cheng)中(zhong)金(jin)屬(shu)完(wan)全充滿坯料和(he)穿孔(kong)(kong)筒(tong)間(jian)隙(xi)的條件以(yi)及為(wei)此使擴(kuo)孔(kong)(kong)頭和(he)金(jin)屬(shu)之間(jian)在整個流動過(guo)(guo)程(cheng)中(zhong)保持(chi)潤滑劑的連續提(ti)供為(wei)條件來選擇。



     3. 在試驗中,采用3C:2W8V鋼(gang)制造的(de)無(wu)(wu)水(shui)(shui)冷(leng)卻和帶(dai)內水(shui)(shui)冷(leng)的(de)擴(kuo)孔(kong)頭(tou)。帶(dai)內水(shui)(shui)冷(leng)的(de)擴(kuo)孔(kong)頭(tou)的(de)使用壽命比無(wu)(wu)水(shui)(shui)冷(leng)擴(kuo)孔(kong)頭(tou)的(de)壽命高(gao)6~8次/只,達到80~100次/只。

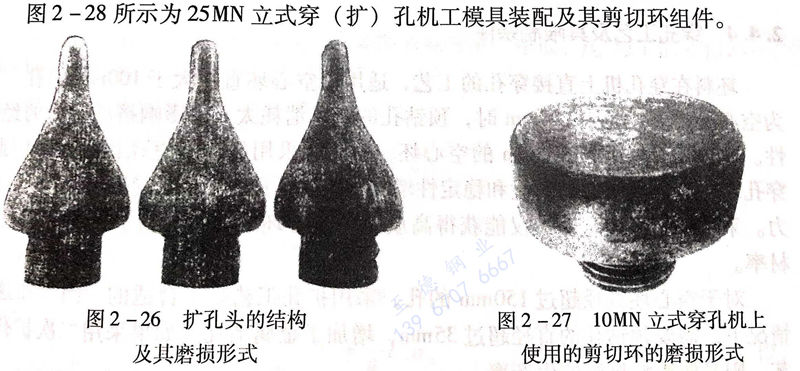

  在(zai)坯料的擴孔(kong)過程中(zhong),擴孔(kong)頭的錐形表面受(shou)到最(zui)大的磨損而形成劃道和凹(ao)陷缺陷,如圖(tu)2-26所(suo)示(shi)。立式穿孔(kong)機上使用的剪切(qie)環的磨損形式如圖(tu)2-27所(suo)示(shi)。


圖 2-26 擴孔頭的結果及磨損形式.jpg


 剪(jian)切環和(he)支承頭的(de)(de)作用(yong)是(shi)在坯(pi)料(liao)穿(chuan)(擴)孔(kong)(kong)(kong)(kong)過程(cheng)中完成以(yi)下(xia)動作:封閉穿(chuan)(擴)孔(kong)(kong)(kong)(kong)筒內襯的(de)(de)下(xia)端(duan)面(mian),減(jian)小穿(chuan)(擴)孔(kong)(kong)(kong)(kong)余(yu)料(liao)的(de)(de)高(gao)度(du);完成穿(chuan)(擴孔(kong)(kong)(kong)(kong)空(kong)(kong)心(xin)(xin)坯(pi)下(xia)端(duan)面(mian)的(de)(de)定(ding)型;剪(jian)斷穿(chuan)(擴)孔(kong)(kong)(kong)(kong)余(yu)料(liao);從穿(chuan)(擴)孔(kong)(kong)(kong)(kong)筒內推出穿(chuan)擴孔(kong)(kong)(kong)(kong)后的(de)(de)空(kong)(kong)心(xin)(xin)坯(pi)。


 剪切環和支(zhi)承頭(tou)與加熱到高溫的坯(pi)料在穿(擴)孔及(ji)空心(xin)坯(pi)推(tui)出的整個(ge)同期內直接接觸(chu),一般的使(shi)用壽命為(wei)100~150次(ci)/只。其報廢的主要(yao)原因是棱緣翹(qiao)曲和焊瘤。

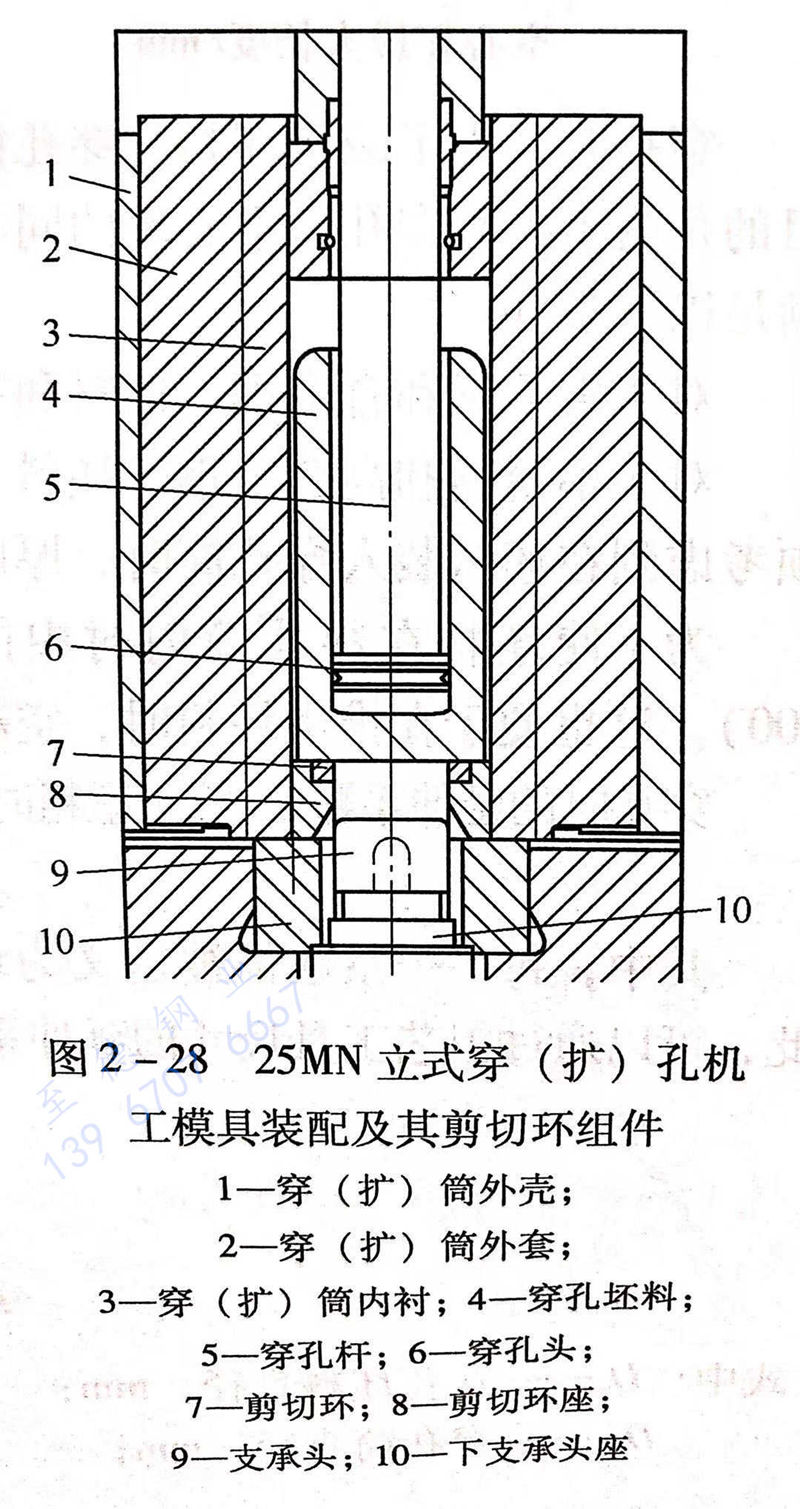

 圖2-28所示(shi)為25MN 立式穿(擴(kuo))孔機工模具(ju)裝配及其剪切環(huan)組(zu)件(jian)。


圖 2-28 25MN立式穿(擴)孔機工模具裝備及剪切環組件.jpg


 對(dui)擴孔頭(tou)(tou)和剪(jian)(jian)切(qie)環間隙(xi)對(dui)空心(xin)坯(pi)(pi)端(duan)部質(zhi)量的(de)(de)影響試驗的(de)(de)結(jie)果(guo)認為,擴孔頭(tou)(tou)和剪(jian)(jian)切(qie)環的(de)(de)直徑(jing)差不(bu)應(ying)該超過0.6mm,否(fou)則將會導致不(bu)適當的(de)(de)增(zeng)大沖余(yu)的(de)(de)直徑(jing),提高(gao)金屬消耗系數,并(bing)引起空心(xin)坯(pi)(pi)端(duan)部形狀的(de)(de)歪曲。應(ying)該指出,擴孔工(gong)藝(yi)的(de)(de)優點(dian)是(shi)獲得的(de)(de)空心(xin)坯(pi)(pi)的(de)(de)幾(ji)何尺寸準(zhun)確,由于擴孔工(gong)藝(yi)使用的(de)(de)坯(pi)(pi)料長度比(bi)較長,穿孔機(ji)的(de)(de)生產(chan)率比(bi)較高(gao);缺點(dian)是(shi)坯(pi)(pi)料金屬的(de)(de)消耗較大,成材率比(bi)較低,并(bing)且增(zeng)加了加工(gong)預鉆孔的(de)(de)設備與人力(li),提高(gao)了不(bu)銹鋼管的(de)(de)生產(chan)成本。

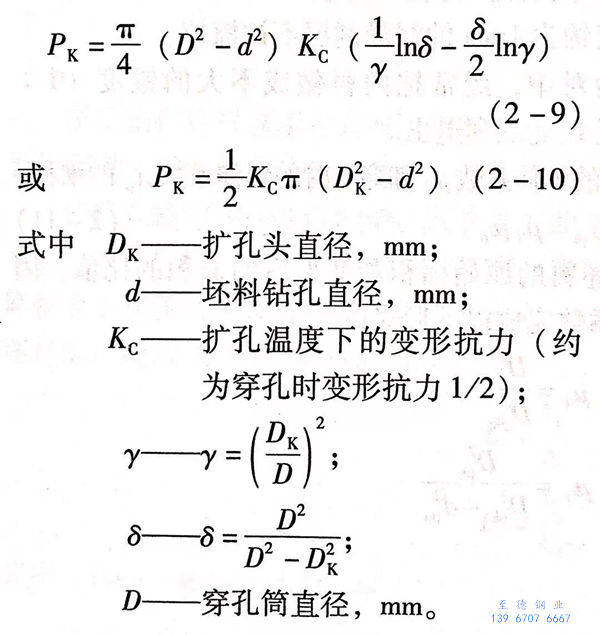

 在預鉆孔坯(pi)料擴孔時,擴孔力(li)可以按照實心坯(pi)料穿孔時,穿孔力(li)計算結果的25~30% 來取。也可以按式(2-9)或式(2-19)計算:
