1. 標題欄
標題欄(lan)提供的內容比圖紙目(mu)錄更(geng)進(jin)一層，其(qi)格式沒有統一規定。標題欄(lan)常見(jian)內容如下：
a. 項(xiang)目: 根據該項(xiang)工程(cheng)的具體名(ming)稱而定。
b. 圖名(ming): 表(biao)明本張圖紙(zhi)的名(ming)稱(cheng)和主(zhu)要內容(rong)。
c. 設計(ji)號: 指設計(ji)部門對該項工程(cheng)(cheng)的(de)編(bian)號，有(you)時(shi)也是工程(cheng)(cheng)的(de)代號。
d. 圖(tu)別: 表明本圖(tu)所屬的專業(ye)和設計(ji)階段。
e. 圖(tu)號(hao): 表明本專業圖(tu)紙的編號(hao)順序（一般用阿(a)拉伯數字注(zhu)寫）。
2. 比(bi)例

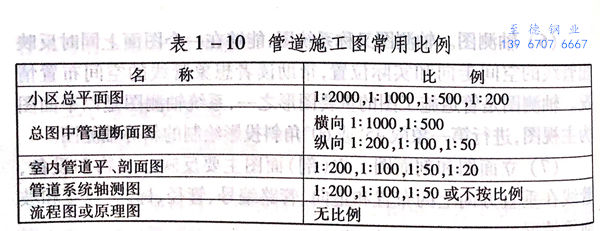

管道(dao)施工圖上(shang)的(de)長短與實際(ji)相比的(de)關(guan)系叫(jiao)做比例。各類管道(dao)施工圖常(chang)用的(de)比例見表(biao)1-10.
3. 標高的表示

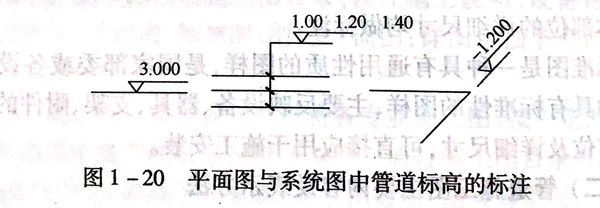

標(biao)(biao)(biao)高(gao)(gao)(gao)是標(biao)(biao)(biao)注(zhu)管(guan)道或建(jian)筑(zhu)物高(gao)(gao)(gao)度(du)的(de)一種尺(chi)寸形式。標(biao)(biao)(biao)高(gao)(gao)(gao)符號(hao)的(de)形式見圖1-20.標(biao)(biao)(biao)高(gao)(gao)(gao)符號(hao)用細實(shi)線繪制，三(san)角形的(de)尖(jian)端畫在標(biao)(biao)(biao)高(gao)(gao)(gao)引(yin)出(chu)線上，表示標(biao)(biao)(biao)高(gao)(gao)(gao)位置，尖(jian)端的(de)指向可向下，也可向上。剖面圖中的(de)管(guan)道標(biao)(biao)(biao)高(gao)(gao)(gao)按(an)圖1-21標(biao)(biao)(biao)注(zhu)。
標(biao)(biao)(biao)(biao)(biao)高值以米為單位(wei)(wei)，在一(yi)般圖(tu)(tu)紙中宜(yi)(yi)注(zhu)(zhu)(zhu)(zhu)(zhu)寫(xie)到(dao)小(xiao)數點(dian)(dian)后3位(wei)(wei)，在總平面圖(tu)(tu)及相應(ying)的(de)小(xiao)區管(guan)道(dao)施工(gong)圖(tu)(tu)中可注(zhu)(zhu)(zhu)(zhu)(zhu)寫(xie)到(dao)小(xiao)數點(dian)(dian)后2位(wei)(wei)。各種管(guan)道(dao)在起訖點(dian)(dian)、轉角點(dian)(dian)、連接(jie)點(dian)(dian)、變坡點(dian)(dian)、交(jiao)叉點(dian)(dian)等處需要標(biao)(biao)(biao)(biao)(biao)注(zhu)(zhu)(zhu)(zhu)(zhu)管(guan)道(dao)的(de)標(biao)(biao)(biao)(biao)(biao)高，地溝宜(yi)(yi)標(biao)(biao)(biao)(biao)(biao)注(zhu)(zhu)(zhu)(zhu)(zhu)溝底標(biao)(biao)(biao)(biao)(biao)高，壓力管(guan)道(dao)宜(yi)(yi)標(biao)(biao)(biao)(biao)(biao)注(zhu)(zhu)(zhu)(zhu)(zhu)管(guan)中心(xin)標(biao)(biao)(biao)(biao)(biao)高，室(shi)內(nei)(nei)外重力管(guan)道(dao)宜(yi)(yi)標(biao)(biao)(biao)(biao)(biao)注(zhu)(zhu)(zhu)(zhu)(zhu)管(guan)內(nei)(nei)底標(biao)(biao)(biao)(biao)(biao)高，必要時室(shi)內(nei)(nei)架空重力管(guan)道(dao)可標(biao)(biao)(biao)(biao)(biao)注(zhu)(zhu)(zhu)(zhu)(zhu)管(guan)中心(xin)標(biao)(biao)(biao)(biao)(biao)高（圖(tu)(tu)中應(ying)加以說明）。
4. 方位標的表示

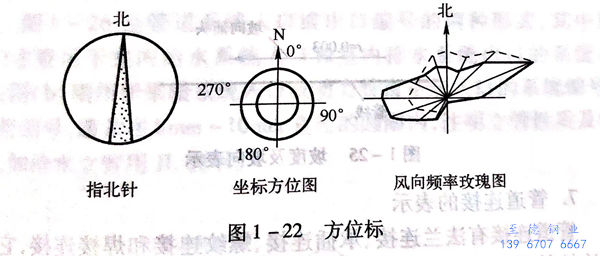

確定管(guan)道(dao)安裝(zhuang)方(fang)(fang)位(wei)基(ji)準的圖(tu)標(biao)，稱為方(fang)(fang)位(wei)標(biao)。管(guan)道(dao)底層平(ping)面(mian)上(shang)一般用指北(bei)針表示建筑(zhu)物(wu)或管(guan)線的方(fang)(fang)位(wei)；建筑(zhu)總(zong)平(ping)面(mian)圖(tu)或室外總(zong)體管(guan)道(dao)布置(zhi)圖(tu)上(shang)還可用風向(xiang)頻率玫瑰圖(tu)表示方(fang)(fang)向(xiang)，見圖(tu)1-22。
5. 管徑的表(biao)示
施(shi)工圖(tu)上(shang)管(guan)道管(guan)徑(jing)(jing)(jing)尺寸以(yi)(yi)毫(hao)米為單(dan)位(wei)，標注時通(tong)常只注寫代號(hao)與(yu)數字，而不注明(ming)單(dan)位(wei)。低壓(ya)流體輸送用鍍鋅焊接(jie)(jie)鋼(gang)(gang)管(guan)、不鍍鋅焊接(jie)(jie)鋼(gang)(gang)管(guan)、鑄鐵管(guan)、硬聚氯乙烯(xi)管(guan)、聚丙烯(xi)管(guan)等(deng)，管(guan)徑(jing)(jing)(jing)應(ying)(ying)以(yi)(yi)公(gong)稱直徑(jing)(jing)(jing)DN表(biao)示(shi)，如(ru)DN15;無縫鋼(gang)(gang)管(guan)、直縫或螺(luo)旋縫焊接(jie)(jie)鋼(gang)(gang)管(guan)、有色(se)金屬管(guan)、不銹鋼(gang)(gang)管(guan)等(deng)，管(guan)徑(jing)(jing)(jing)應(ying)(ying)以(yi)(yi)外徑(jing)(jing)(jing)x壁厚表(biao)示(shi)，如(ru)D108×4; 耐酸(suan)瓷管(guan)、混(hun)凝土管(guan)、鋼(gang)(gang)筋混(hun)凝土管(guan)、陶土管(guan)（缸瓦(wa)管(guan)）等(deng)，管(guan)徑(jing)(jing)(jing)應(ying)(ying)以(yi)(yi)內徑(jing)(jing)(jing)d表(biao)示(shi)，如(ru)d230。

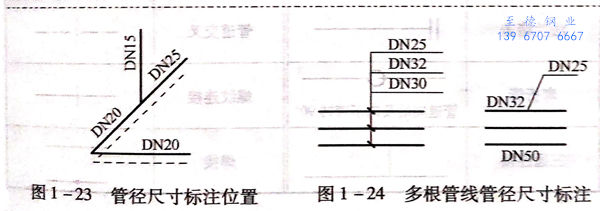

特別提(ti)醒：管(guan)(guan)(guan)(guan)徑(jing)在圖(tu)紙上(shang)一般標(biao)注(zhu)在以下(xia)位(wei)置上(shang)：管(guan)(guan)(guan)(guan)徑(jing)尺(chi)(chi)寸(cun)變(bian)徑(jing)處，水平管(guan)(guan)(guan)(guan)道的(de)(de)上(shang)方(fang)(fang)，斜管(guan)(guan)(guan)(guan)道的(de)(de)斜上(shang)方(fang)(fang)，立管(guan)(guan)(guan)(guan)道的(de)(de)左側，見圖(tu)1-23。當管(guan)(guan)(guan)(guan)徑(jing)尺(chi)(chi)寸(cun)無法按上(shang)述位(wei)置標(biao)注(zhu)時(shi)，可另找適(shi)當位(wei)置標(biao)注(zhu)。多根管(guan)(guan)(guan)(guan)線的(de)(de)管(guan)(guan)(guan)(guan)徑(jing)尺(chi)(chi)寸(cun)可用引出線標(biao)注(zhu)，見圖(tu)1-24。
6. 坡度、坡向的表(biao)示(shi)

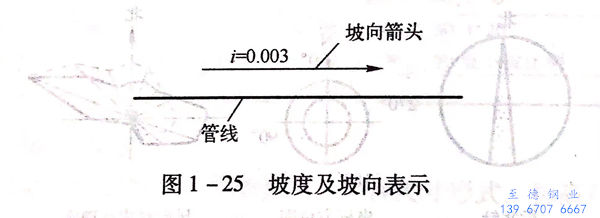

管(guan)道的坡(po)度及坡(po)向表(biao)(biao)示(shi)(shi)管(guan)道傾(qing)斜的程度和高低方向，坡(po)度用(yong)(yong)字(zi)母(mu)“i”表(biao)(biao)示(shi)(shi)，在其后加上等(deng)號并注(zhu)寫坡(po)度值；坡(po)向用(yong)(yong)單面箭頭表(biao)(biao)示(shi)(shi)，箭頭指向低的一端。常用(yong)(yong)的表(biao)(biao)示(shi)(shi)方法(fa)見(jian)圖1-25。
7. 管道(dao)連(lian)接的表(biao)示

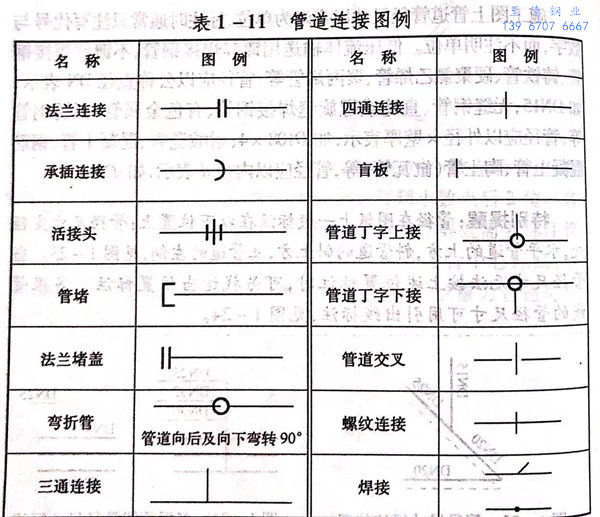

管(guan)道(dao)連(lian)接(jie)(jie)有法蘭連(lian)接(jie)(jie)、承插(cha)連(lian)接(jie)(jie)、螺(luo)紋連(lian)接(jie)(jie)和焊(han)接(jie)(jie)連(lian)接(jie)(jie)，它(ta)們的連(lian)接(jie)(jie)符號見表1-11。
8. 管線的表示
管(guan)線的表示方法很多，可在管(guan)線進(jin)入(ru)建筑物入(ru)口處(chu)進(jin)行編號(hao)(hao)。管(guan)道立管(guan)較多時，可進(jin)行立管(guan)編號(hao)(hao)，并在管(guan)道上(shang)標注(zhu)出(chu)管(guan)材、介質代號(hao)(hao)、工藝參數(shu)及安裝數(shu)據等。

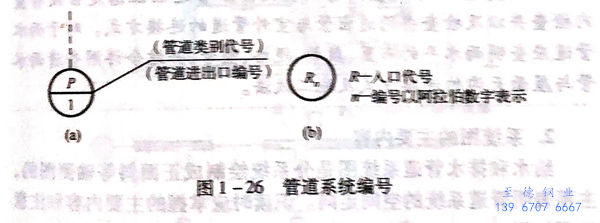

圖(tu)1-26是管(guan)道(dao)系統入(ru)口(kou)或出口(kou)編(bian)(bian)(bian)號(hao)的(de)兩(liang)種形(xing)式，其中圖(tu)（a)主(zhu)要用(yong)于(yu)室內(nei)給水(shui)系統入(ru)口(kou)和室內(nei)排水(shui)系統出口(kou)的(de)系統編(bian)(bian)(bian)號(hao)；圖(tu)（b)則用(yong)于(yu)采暖系統人(ren)口(kou)或動力(li)管(guan)道(dao)系統人(ren)口(kou)的(de)系統編(bian)(bian)(bian)號(hao)。立管(guan)編(bian)(bian)(bian)號(hao)，通常在8mm~10mm直徑(jing)的(de)圓圈內(nei)，注明立管(guan)性質及(ji)編(bian)(bian)(bian)號(hao)，如給水(shui)立管(guan)用(yong)JL表示。
