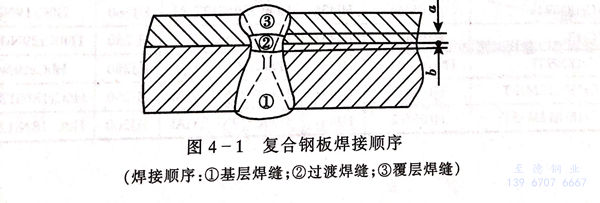

為保證復合鋼板的焊接質量，首先要恰當地分別選擇覆層和基層用的焊接材料。為更有效地防止稀釋和碳遷移等問題，在基層與覆層之間加焊隔離過渡層（圖4-1),因此還要選好隔離過渡層用焊接材料。選擇焊接材料的基本原則是：覆層用焊接材料應保證熔敷金屬的主要合金元素含量不低于覆層母材標準規定的下限值；對于有防止晶間腐蝕要求的焊接接頭，還應保證熔敷金屬中有一定含量的Nb、Ti等穩定化元素或者C≤0.04%。對于基層應按基層鋼材合金含量選用焊接材料，保證焊接接頭的抗拉強度不低于基層母材標準規定的抗拉強度下限值。過渡焊縫金屬的焊接材料宜選用25Cr-13Ni型或25Cr-20Ni型，以保證能補充基層對覆層造成的稀釋。基層如果是含鉬鋼則應選用25Cr-13Ni-Mo型。

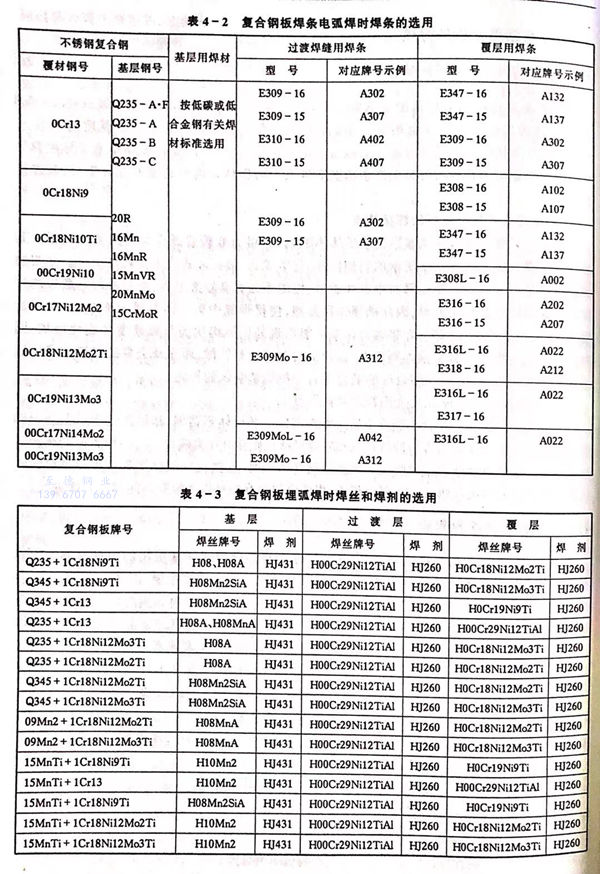

 表4-2和表4-3可供采用(yong)焊(han)(han)條電弧(hu)焊(han)(han)及埋弧(hu)焊(han)(han)時選用(yong)焊(han)(han)接材料時作參考(kao)。

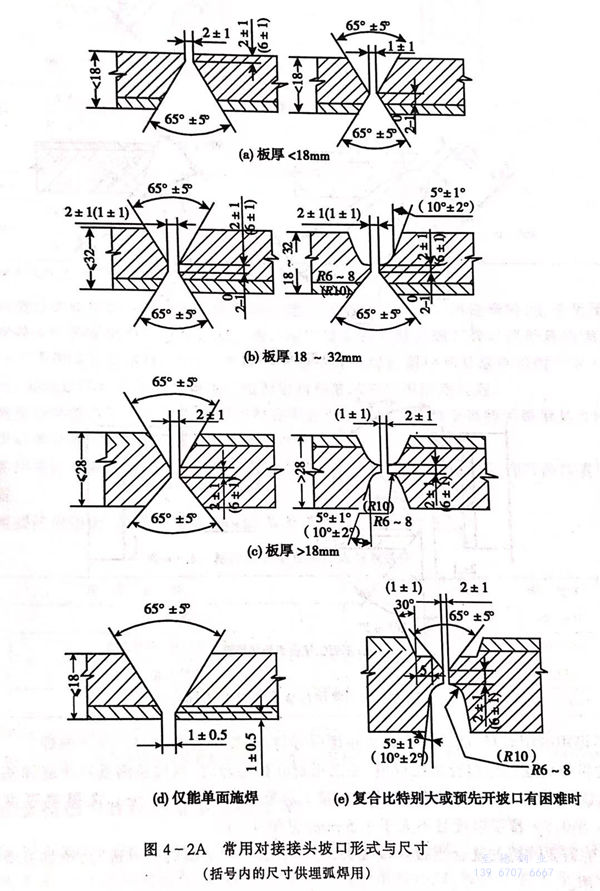

 復合鋼板的焊接程序如圖4-1,即先焊基層焊縫，再焊過渡層焊縫，最后焊覆層焊縫。不銹鋼復(fu)合板的坡口應有利于減少過渡焊縫金屬的稀釋率，常見的不銹鋼復合板對接和角接焊時的坡口形式和尺寸見圖4-2A和圖4-2B.為防止覆層金屬混入第一道基層焊縫，應預先將接頭附近的覆層金屬加工掉一部分。過渡焊縫焊接宜用小熱輸入、反極性、直線運條和多層多道焊。

 不得(de)用(yong)碳鋼焊(han)材、低合金鋼焊(han)材在(zai)覆(fu)層(ceng)(ceng)(ceng)母材、過(guo)渡焊(han)縫和(he)覆(fu)層(ceng)(ceng)(ceng)焊(han)縫上施焊(han)。過(guo)渡焊(han)縫應同時(shi)熔(rong)合基(ji)(ji)層(ceng)(ceng)(ceng)焊(han)縫、基(ji)(ji)層(ceng)(ceng)(ceng)母材和(he)覆(fu)層(ceng)(ceng)(ceng)母材，且(qie)(qie)應蓋滿基(ji)(ji)層(ceng)(ceng)(ceng)焊(han)縫和(he)基(ji)(ji)過(guo)渡焊(han)縫的熔(rong)焊(han)金屬在(zai)基(ji)(ji)層(ceng)(ceng)(ceng)的厚度(du)(du)（b)宜(yi)為1.5~2.5mm,在(zai)覆(fu)層(ceng)(ceng)(ceng)厚度(du)(du)0.5mm至0.5x覆(fu)層(ceng)(ceng)(ceng)厚度(du)(du)且(qie)(qie)不大于1.5mm(見圖4-1)。

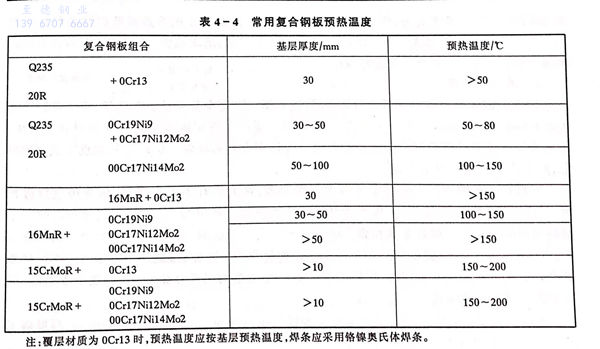

 焊(han)前需要預熱(re)的復合鋼板焊(han)接接頭，宜(yi)按基層母材金屬的要求進行，預熱(re)溫度可參(can)考表 4-4選用。

 不(bu)銹鋼復合(he)鋼板焊(han)(han)(han)(han)(han)后應(ying)盡量(liang)避免焊(han)(han)(han)(han)(han)后熱處(chu)理(li)(li)。當需要(yao)進行焊(han)(han)(han)(han)(han)后熱處(chu)理(li)(li)時(shi)(shi)，應(ying)避免覆(fu)層(ceng)母材(cai)和焊(han)(han)(han)(han)(han)接(jie)接(jie)頭中鉻(ge)碳化物析出和形成。相。應(ying)以(yi)復合(he)鋼總厚度確定焊(han)(han)(han)(han)(han)后熱處(chu)理(li)(li)的規范。覆(fu)層(ceng)為0Cr13不(bu)銹鋼復合(he)鋼板，當使用奧氏體不(bu)銹鋼焊(han)(han)(han)(han)(han)材(cai)焊(han)(han)(han)(han)(han)接(jie)覆(fu)層(ceng)和基層(ceng)材(cai)料(liao)時(shi)(shi)不(bu)要(yao)求焊(han)(han)(han)(han)(han)后熱處(chu)理(li)(li)時(shi)(shi)，可(ke)免做焊(han)(han)(han)(han)(han)后熱處(chu)理(li)(li)。否(fou)則(ze)應(ying)按(an)覆(fu)層(ceng)材(cai)料(liao)要(yao)求進行焊(han)(han)(han)(han)(han)后熱處(chu)理(li)(li)。

 不(bu)銹鋼(gang)復合鋼(gang)板焊后熱處理按(an)基層(ceng)材料要求(qiu)進行(xing)。覆(fu)層(ceng)為堆(dui)焊金屬的不(bu)銹鋼(gang)復合鋼(gang)板基層(ceng)需要焊后熱處理，則應在堆(dui)焊覆(fu)層(ceng)后再進行(xing)。

 對(dui)耐晶(jing)間腐(fu)蝕要(yao)求較高的設備，如果基(ji)層需要(yao)焊后熱處(chu)理，則宜(yi)在熱處(chu)理后再焊覆層的蓋(gai)面層焊縫。

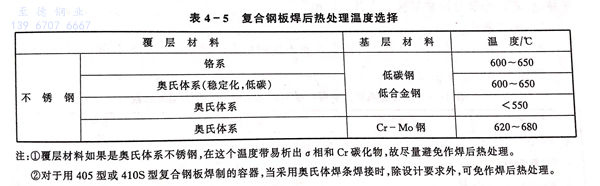

 焊后需要熱處(chu)理的，其熱處(chu)理溫度(du)可參照表4-5選(xuan)擇(ze)。

注：①. 覆(fu)層材料如果是奧氏(shi)體系不銹鋼(gang)，在這個溫(wen)度帶易析出σ相和Cr碳化物，故盡量避免(mian)作焊后熱處(chu)理(li)。

      ②. 對于用405型或(huo)410S型復合鋼板焊制的容(rong)器，當采用奧氏體焊條焊接時，除設計要求外(wai)，可免(mian)作焊后(hou)熱處理(li)。
