GB/T 17854-1999《埋弧焊用不銹鋼焊絲和焊劑》中規定了埋弧焊用不銹鋼(gang)焊(han)絲和焊劑的型號分類。型號分類根據焊絲-焊劑組合的熔敷金屬化學成分、熔敷金屬力學性能進行劃分。

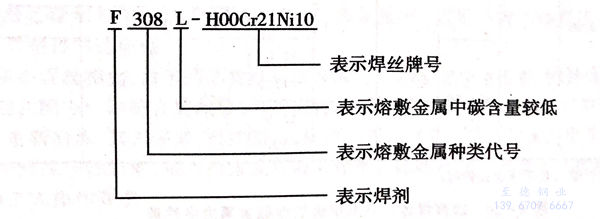

 型號(hao)(hao)編制(zhi)方法(fa)為(wei)：字(zi)母“F”表(biao)(biao)示(shi)(shi)焊(han)(han)劑(ji)；“F”后面(mian)的(de)(de)數字(zi)表(biao)(biao)示(shi)(shi)熔敷金屬種類代號(hao)(hao)，如(ru)有特殊要求的(de)(de)化(hua)學成分，該化(hua)學成分用(yong)元素符號(hao)(hao)表(biao)(biao)示(shi)(shi)，放在(zai)數字(zi)的(de)(de)后面(mian)；“－”后面(mian)表(biao)(biao)示(shi)(shi)焊(han)(han)絲的(de)(de)牌(pai)號(hao)(hao)，焊(han)(han)絲的(de)(de)牌(pai)號(hao)(hao)按(an)YB/T 5092.完整的(de)(de)焊(han)(han)絲－焊(han)(han)劑(ji)型號(hao)(hao)舉例如(ru)下：

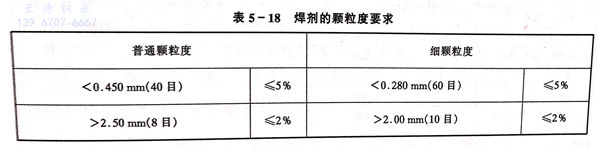

 焊(han)劑(ji)為顆(ke)粒(li)狀(zhuang)，其顆(ke)粒(li)度(du)應符合表5-18規定，但根據供需雙(shuang)方協(xie)議的要求，允許制造其他(ta)尺寸的焊(han)劑(ji)。焊(han)劑(ji)中機械(xie)夾(jia)雜物（碳粒(li)、鐵屑(xie)、原材(cai)料顆(ke)粒(li)、鐵合金凝珠及其他(ta)雜質(zhi)）的質(zhi)量(liang)百分含量(liang)不得大于(yu)0.30%。

 焊(han)劑(ji)的(de)硫(liu)含量(liang)不(bu)大(da)于0.060%,磷(lin)(lin)含量(liang)不(bu)大(da)于0.080%.根據供(gong)需(xu)雙(shuang)方協議，也(ye)可制造(zao)硫(liu)、磷(lin)(lin)含量(liang)更低的(de)焊(han)劑(ji)。使用焊(han)劑(ji)焊(han)接時，焊(han)道(dao)(dao)應(ying)整齊、成形美觀、脫(tuo)渣(zha)容易，焊(han)道(dao)(dao)與焊(han)道(dao)(dao)之間(jian)、焊(han)道(dao)(dao)與母材之間(jian)應(ying)過(guo)渡(du)平滑，不(bu)應(ying)產生較嚴(yan)重的(de)咬邊現象。

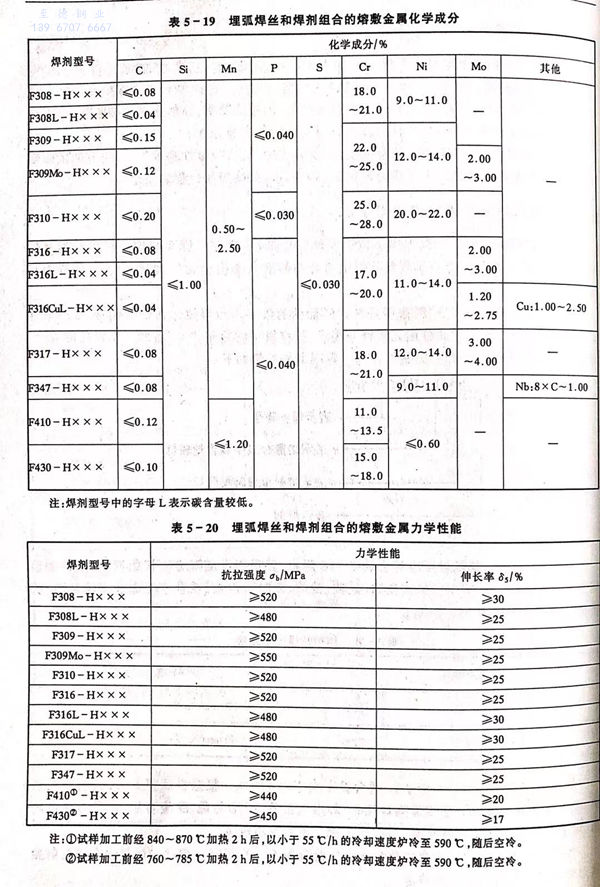

 焊(han)(han)絲和焊(han)(han)劑(ji)組合(he)的熔敷(fu)金(jin)屬化學(xue)成(cheng)分(fen)應(ying)符(fu)合(he)表5-19規定(ding)。焊(han)(han)絲和焊(han)(han)劑(ji)組合(he)的熔敷(fu)金(jin)屬力學(xue)性能(neng)應(ying)符(fu)合(he)表5-20規定(ding)。
