焊接普通鐵(tie)素體不銹鋼(gang)，通常可以采用兩種類型的填充材料。

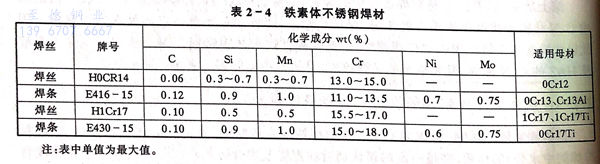

 1. 用(yong)(yong)與被焊(han)鋼(gang)材(cai)(cai)(cai)相(xiang)同(tong)類(lei)型的焊(han)接材(cai)(cai)(cai)料(liao)。如0Cr12,0Cr13,0Cr13A1等鋼(gang)采(cai)用(yong)(yong)0Cr13Nb（AWS405Nb)的焊(han)絲或(huo)焊(han)條(tiao)，0Cr17、0Cr17Ti鋼(gang)使用(yong)(yong)1Cr17(Ti)的焊(han)絲和焊(han)條(tiao)等。除以上(shang)Cr13和Cr17鐵(tie)素(su)體不銹鋼(gang)，目前已有相(xiang)應(ying)(ying)的同(tong)質(zhi)焊(han)材(cai)(cai)(cai)標(biao)準外，大部(bu)分高鉻鐵(tie)素(su)體不銹鋼(gang)均(jun)采(cai)用(yong)(yong)與母(mu)材(cai)(cai)(cai)同(tong)成(cheng)分的焊(han)材(cai)(cai)(cai)或(huo)自行研制的焊(han)材(cai)(cai)(cai)，未列入(ru)標(biao)準。表2-4是(shi)兩(liang)種手工焊(han)材(cai)(cai)(cai)的化學成(cheng)分。在要(yao)求焊(han)縫金屬與母(mu)材(cai)(cai)(cai)具有相(xiang)同(tong)的導(dao)電、導(dao)磁及力學等物理性能和表面色澤時，應(ying)(ying)選(xuan)同(tong)質(zhi)的焊(han)材(cai)(cai)(cai)。

 2. 采用(yong)奧氏體焊(han)(han)材(cai)甚至可(ke)以(yi)采用(yong)鎳(nie)基合金的焊(han)(han)材(cai)，實際(ji)上是異種(zhong)材(cai)料(liao)焊(han)(han)接，有利于(yu)提高焊(han)(han)接接頭的塑(su)韌(ren)性，可(ke)以(yi)免除(chu)焊(han)(han)前預(yu)熱焊(han)(han)后熱處(chu)理。不(bu)過不(bu)進行焊(han)(han)后熱處(chu)理，不(bu)含(han)穩定元(yuan)素的鐵素體不(bu)銹鋼的HAZ的敏化(hua)和晶間(jian)腐蝕傾向(xiang)將難以(yi)消(xiao)除(chu)。

 3. 高純鐵素體不銹鋼的焊接(jie)(jie)工藝與焊接(jie)(jie)材料選擇(ze)

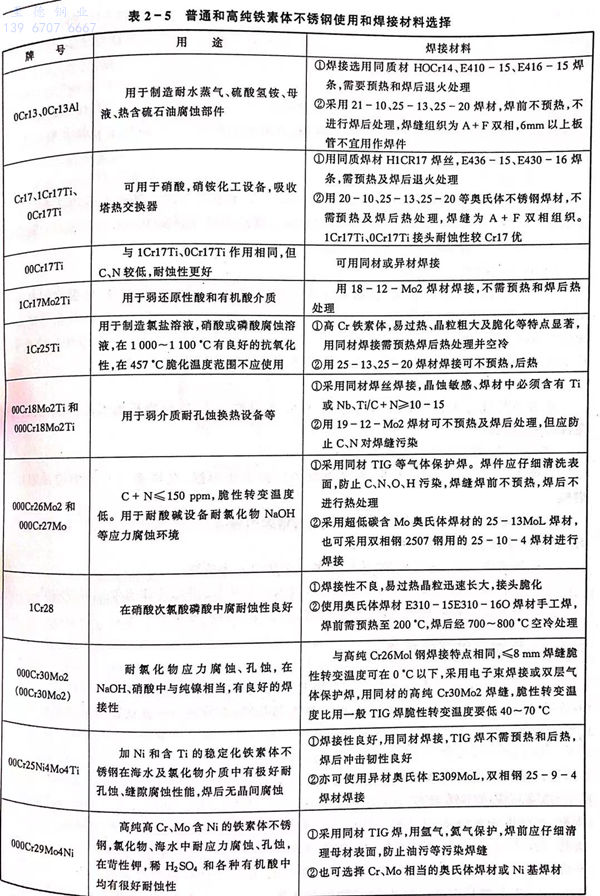

 對于碳(tan)、氮、氧等(deng)間隙元(yuan)素(su)含(han)量(liang)(liang)極(ji)低的(de)高(gao)(gao)純鐵素(su)體(ti)不(bu)(bu)銹鋼，高(gao)(gao)溫引起的(de)脆化并不(bu)(bu)顯著(zhu)，焊(han)(han)(han)接(jie)接(jie)頭(tou)(tou)具有很好的(de)塑(su)(su)韌性，不(bu)(bu)需焊(han)(han)(han)前預熱(re)(re)和焊(han)(han)(han)后熱(re)(re)處(chu)理。在(zai)要求同種(zhong)焊(han)(han)(han)材焊(han)(han)(han)接(jie)時，目前仍沒有標準化的(de)高(gao)(gao)純鐵素(su)體(ti)不(bu)(bu)銹鋼的(de)焊(han)(han)(han)接(jie)材料，一般采用(yong)與母(mu)材同成分的(de)焊(han)(han)(han)材作為填充材料，由于高(gao)(gao)純鐵素(su)體(ti)不(bu)(bu)銹鋼中的(de)間隙元(yuan)素(su)含(han)量(liang)(liang)已經極(ji)低，因此關(guan)鍵是在(zai)焊(han)(han)(han)接(jie)過程(cheng)中防止焊(han)(han)(han)接(jie)接(jie)頭(tou)(tou)區的(de)污染(ran)，這是保證焊(han)(han)(han)接(jie)接(jie)頭(tou)(tou)的(de)塑(su)(su)韌性和耐蝕(shi)性的(de)關(guan)鍵。表(biao)2-5是鐵素(su)體(ti)不(bu)(bu)銹鋼的(de)用(yong)途及焊(han)(han)(han)接(jie)材料選擇(ze)。
