不銹鋼化學著黑色膜性能測試流程如下：


1. 測試(shi)方法


 a. 結合力


  用紙巾、濾紙或脫脂棉擦(ca)拭，除去表面油污，直(zhi)到擦(ca)干凈(jing)為止(zhi)，然后用濾紙用中等力度(du)來回擦(ca)拭，直(zhi)到出(chu)現灰白色為止(zhi)，記(ji)下擦(ca)拭次數。


 b. 耐腐(fu)蝕性實驗


   ①. 硫(liu)酸(suan)(suan)銅點(dian)滴實驗： 用3%的硫(liu)酸(suan)(suan)銅點(dian)滴，觀察出現淺棕色的時間。


   ②. 三氯化(hua)鐵(tie)(tie)實驗： 用10%三氯化(hua)鐵(tie)(tie)點滴，觀(guan)察出現小孔的時間。


 c. 孔隙率


  采(cai)用貼濾(lv)紙(zhi)(zhi)法測定。將檢(jian)測試(shi)劑浸于單位面(mian)積濾(lv)紙(zhi)(zhi)上，將濾(lv)紙(zhi)(zhi)緊貼在被(bei)測發(fa)黑膜（未浸油(you)）表面(mian)上，10min統計濾(lv)紙(zhi)(zhi)上藍色斑點的數(shu)目(mu)。檢(jian)測試(shi)劑為鐵氰化(hua)鉀10g/L,氯化(hua)銨60g/L。



2. 檢測結果(guo)

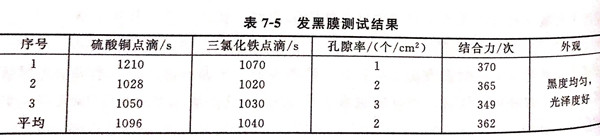

 檢(jian)測結(jie)果見表7-5發黑(hei)膜(mo)測試結(jie)果。

表 5.jpg


 從表(biao)7-5可(ke)見，膜層(ceng)黑(hei)度(du)均勻，光澤度(du)好，與基體之間的結合力良好，孔隙率很小，耐蝕性很好。


3.  膜層AFM圖觀察(cha)


 應用掃描(miao)探針顯微鏡(jing)觀察(cha)發(fa)黑(hei)膜層表面(mian)形貌：發(fa)黑(hei)膜表面(mian)比較均勻且平(ping)整(zheng)，微觀不平(ping)整(zheng)度約(yue)為(wei)20nm,呈胞(bao)狀沉(chen)積(ji)而成，胞(bao)的表面(mian)不光滑，其大小約(yue)為(wei)0.5μm,決定了膜層具有良好的耐蝕性(xing)能。胞(bao)與胞(bao)之(zhi)間有線條(tiao)狀凹槽，是其性(xing)能不夠完善(shan)的原(yuan)因(yin)。
