德國鋼(gang)號(hao)的表示方(fang)法有DIN17006 和 DIN17007兩個體系


1. DIN17006體系不銹(xiu)鋼編號方法(fa)


 鋼號(hao)(hao)前以X表示（對(dui)所有合金(jin)總含(han)量(liang)(liang)在(zai)(zai)5%以上者(zhe)均(jun)如此(ci)），接著以數字表示碳(tan)的含(han)量(liang)(liang)，以平(ping)均(jun)碳(tan)含(han)量(liang)(liang)的百分(fen)數x100標(biao)(biao)注，然(ran)后(hou)(hou)以化(hua)學(xue)元(yuan)(yuan)素(su)(su)(su)(su)符(fu)號(hao)(hao)表示主(zhu)要合金(jin)元(yuan)(yuan)素(su)(su)(su)(su)，按合金(jin)元(yuan)(yuan)素(su)(su)(su)(su)含(han)量(liang)(liang)高低(di)依次連續排列，最后(hou)(hou)以數字表示主(zhu)要合金(jin)元(yuan)(yuan)素(su)(su)(su)(su)的含(han)量(liang)(liang)，以含(han)量(liang)(liang)的平(ping)均(jun)百分(fen)數值標(biao)(biao)注（按四舍五入化(hua)為整數），含(han)量(liang)(liang)少的合金(jin)元(yuan)(yuan)素(su)(su)(su)(su)只標(biao)(biao)注元(yuan)(yuan)素(su)(su)(su)(su)符(fu)號(hao)(hao)，不標(biao)(biao)注含(han)量(liang)(liang)，排在(zai)(zai)主(zhu)要合金(jin)元(yuan)(yuan)素(su)(su)(su)(su)的后(hou)(hou)面。

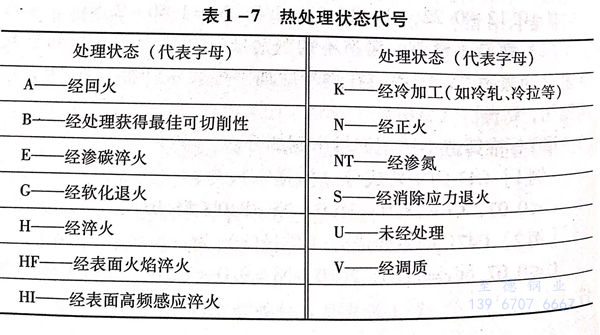

 強調熱(re)處理狀態時，以(yi)字母表示在鋼(gang)號后面。字母所表示的熱(re)處理狀態見表1-7。


表 7.jpg


 DIN17006 體系不銹鋼(gang)鋼(gang)號(hao)表示方法舉例如下：


［例1]  X2CrNiMoN17-13-3的主要成分(fen)（質量％）為(wei)：C≤0.03,Cr=16.5~18.5, Ni=11.0~14.0,Mo=2.50~3.00,N=0.12~0.22.


［例2]  X90CrCoMoV17H的主要成分（質量(liang)％）為(wei)：C=0.85~0.95,Cr=15.5~17.5,Co=1.20~1.80,Mo=0.40~0.60,V=0.20~0.30.熱(re)處理(li)狀態為(wei)淬火。



2. DIN17007體系(xi)不銹鋼編號方法

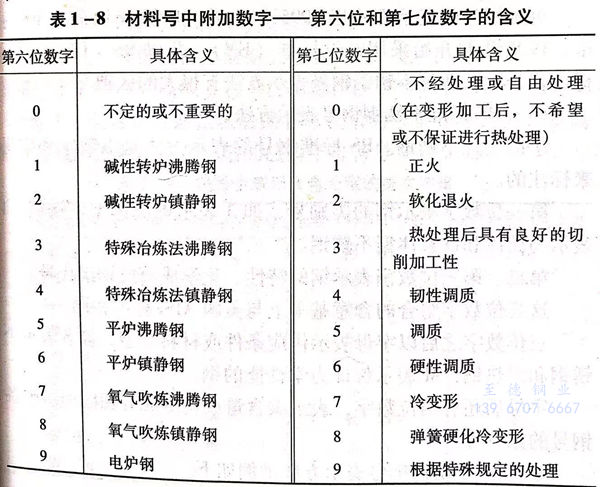

 這(zhe)個編號體系是(shi)以七(qi)位(wei)數(shu)(shu)字(zi)表(biao)示(shi)(shi)鋼號，第一(yi)位(wei)數(shu)(shu)字(zi)表(biao)示(shi)(shi)鋼的類(lei)別，如：1表(biao)示(shi)(shi)鋼和鑄鋼，2表(biao)示(shi)(shi)重金(jin)屬。第二、第三位(wei)數(shu)(shu)字(zi)表(biao)示(shi)(shi)鋼種(zhong)組(zu)別，如40~45表(biao)示(shi)(shi)不(bu)銹鋼組(zu)，50~85表(biao)示(shi)(shi)合金(jin)結(jie)構鋼組(zu)。第四(si)、第五位(wei)數(shu)(shu)字(zi)用來(lai)區分碳含量(liang)或合金(jin)含量(liang)，無一(yi)定的規律(lv)。第六(liu)位(wei)數(shu)(shu)字(zi)表(biao)示(shi)(shi)鋼的冶煉、澆注工藝方法。第七(qi)位(wei)數(shu)(shu)字(zi)表(biao)示(shi)(shi)熱處理狀態(tai)。第六(liu)位(wei)或第七(qi)位(wei)數(shu)(shu)字(zi)有時不(bu)標注 用數(shu)(shu)字(zi)表(biao)示(shi)(shi)的執處理狀態(tai)原表(biao)1-8。


表 8.jpg


DIN17007 系統不銹(xiu)鋼(gang)(gang)鋼(gang)(gang)號(hao)表(biao)示(shi)方法(fa)舉例如下(xia)：


［例1]  1.4404的(de)主(zhu)要成分（質量％）為：C≤0.030,Cr=16.5~18.5,Ni=11.0~13.0,Mo=2.00~2.50,N≥0.11.


［例2] 1.4021.05的主(zhu)要成分（質量(liang)％）為：C=0.16~0.25,Cr=12.0~14.0。熱(re)處理狀態為調質處理。


 3. 鑄造不(bu)銹鋼鋼號表示方法


 在(zai)DIN標(biao)準中，鑄(zhu)造不(bu)銹(xiu)鋼鋼號的(de)表(biao)示方法(fa)主(zhu)要體現(xian)在(zai)DIN17006系統中，即在(zai)鋼號最前面加字(zi)母G,并與字(zi)母X之間(jian)畫一條短線間(jian)隔。碳含量及合金元素的(de)種類(lei)和含量的(de)表(biao)示方法(fa)與鍛軋不(bu)銹(xiu)鋼相(xiang)同。


 如 G-X6CrNi18.9的主要成(cheng)分(fen)（質量％）為：


C≤0.07,Cr=18.00~20.00,Ni=9.00~11.00.該鑄鋼按(an)DIN17007系(xi)統表示是1.4308。
