06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼是鈮穩定化的奧氏體不(bu)銹鋼，添加鈮可以提高耐晶間腐蝕性能，在酸、堿、鹽等腐蝕介質中的耐蝕性同06Cr18Ni11Ti（0Cr18Ni10Ti）鋼，焊接性能良好。廣泛應用于航空、石油化工、食品、造紙等工業中。制作400～900℃腐蝕條件下使用的部件，如制作容器、管道、換熱器、軸類等，也可制作高溫用焊接結構部件。

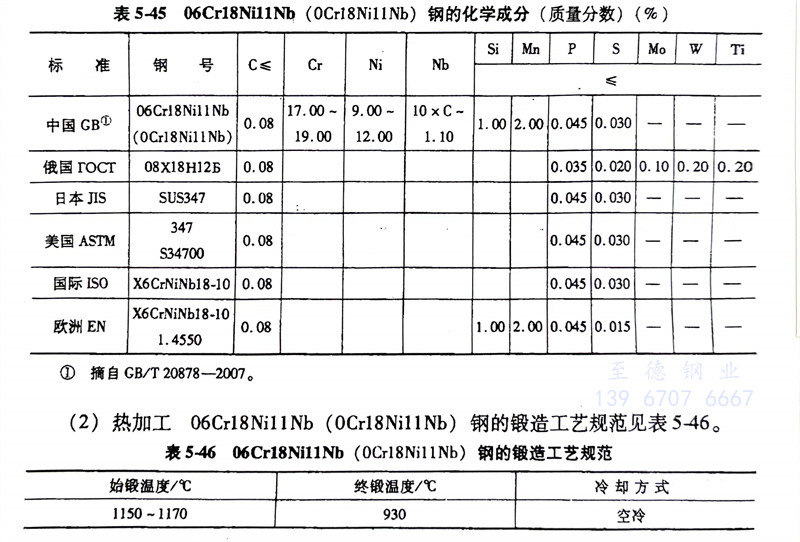

（1）化學成分： 06Cr18Nil1Nb（0Cr18Ni11Nb）347不銹鋼的化學成分見表5-45。

（2）熱加(jia)工： 06Cr18Ni11Nb（0Cr18Ni11Nb）347不銹鋼的鍛造工藝規范見表5-46。

（3）預備熱處理： 去(qu)應力退火：700～900℃，保溫1～3h。

（4）固溶(rong)及穩定化處(chu)理(li)：

      固溶(rong)處理：980～1150℃，快(kuai)冷(leng)，硬度(du)≤187HBW；穩定化處理：850～930℃，保溫2～6h，水(shui)冷(leng)。

     固溶(rong)處(chu)理后再(zai)進行一次穩定化(hua)(hua)處(chu)理，以便將碳化(hua)(hua)鉻中的碳原子轉移(yi)到(dao)碳化(hua)(hua)鈮中，從而提高(gao)其抗晶間(jian)腐蝕能力。

（6）耐蝕性：06Cr18Ni11Nb不銹鋼的耐蝕性參(can)閱(yue)07Cr18Ni11Nb不銹鋼。

（7）焊接： 焊(han)接性能良(liang)好，可采(cai)用各種方法(fa)進行焊(han)接，焊(han)后(hou)不需熱處理。

     焊(han)條可選用A102、A107、A132及A137，焊(han)接接頭能通過硫酸銅(tong)加硫酸法(fa)晶間(jian)腐蝕檢(jian)驗(yan)。
