07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹鋼是在12Cr18Ni9 不(bu)銹鋼的基礎上加入鈦的奧氏(shi)體不(bu)銹鋼。由于鋼中含鈦。使鋼具有較高的抗晶界腐蝕性能，在一些不同濃度、不同溫度的有機酸中都具(ju)有良好的(de)耐(nai)蝕性。這種鋼經過熱處理（1050～1100℃，在水中或在空(kong)氣中冷卻(que)）后，呈單相奧氏(shi)體組織，因此(ci)在強磁(ci)中不(bu)產生(sheng)磁(ci)感應。適宜制造無磁(ci)模具(ju)和要求高耐(nai)蝕性的(de)塑料模具(ju)，還適于制造耐(nai)酸容器和耐(nai)酸設備襯(chen)里、輸送管道，例如氮肥工業用(yong)的(de)吸收(shou)塔和換熱器等。

（1）化學(xue)成分： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不銹(xiu)鋼的化學成分見表5-37。

（2）熱加工： 07Cr19Ni11Ti（1Cr18Ni11Ti）321H不(bu)銹鋼的(de)鍛造工藝規范見表5-38。

                    由于(yu)鋼的(de)(de)導熱性(xing)(xing)差，故(gu)應均勻加熱，鍛壓時(shi)宜選用較大的(de)(de)壓下量和高的(de)(de)終鍛溫度，以獲得較好的(de)(de)力(li)學性(xing)(xing)能(neng)(neng)，減(jian)小形成(cheng)裂紋的(de)(de)可能(neng)(neng)性(xing)(xing)。

（3）預備熱處(chu)理： 預備熱處(chu)理的過(guo)程如下：

       a. 冷(leng)拉坯料退火(huo)：970℃水(shui)冷(leng)。

       b. 冷(leng)拉材中間退火：850℃水(shui)冷(leng)。

        c. 消除加工應力退火：300～350℃，保溫1～2h，空冷。

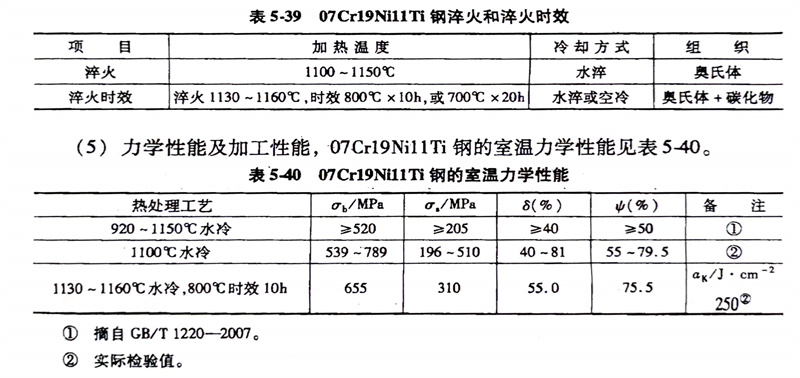

（4）淬火(huo)及時效： 淬火及淬火時效見表5-39；穩定化處理；固溶后加熱溫度為(wei)850～900℃，保溫1～2h空冷。

（5）力學性能及加工性能：07Cr19Ni11Ti不銹鋼的室溫(wen)力(li)學性能見表5-40。

     冷(leng)加工(gong)性(xing)能(neng)：冷(leng)變(bian)形性(xing)能(neng)良好，可以進行(xing)各種加工(gong)，如彎曲、卷邊、折疊等，并有良好的深沖性(xing)能(neng)。

     切削加工性能：較好(hao)，應選用優質(zhi)刀具加工。

（6）焊接性(xing)能：焊接(jie)性很好，可用各種(zhong)方法進行焊接(jie)，焊后不需進行熱處理。
