022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不銹鋼(gang)。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

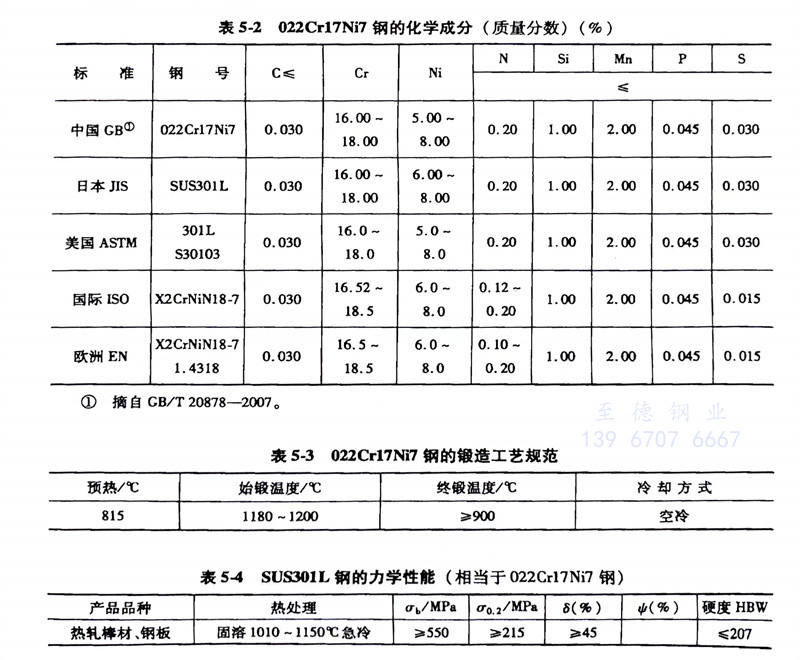

（1）化學(xue)成分(fen)： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的化(hua)學成(cheng)分見表5-2。

（2）熱(re)加工(gong)： 022Cr17Ni7、1.4318、S30103、301L不(bu)銹鋼的鍛造工(gong)藝規(gui)范(fan)見表5-3。

（3）預備熱(re)處理： 消除加工(gong)應力的退(tui)火溫度(du)為300～350℃，保溫2h，空冷。

（4）固(gu)溶熱處理： 1010～1150℃快冷，硬度≤207HBW。

（5）力學性(xing)能：022Cr17Ni7、1.4318、S30103、301L不銹鋼(gang)的力(li)學(xue)性能(neng)見(jian)表5-4。

（6）耐蝕性： 由(you)于碳含量很低(di)，該鋼(gang)耐晶間腐蝕性好。
