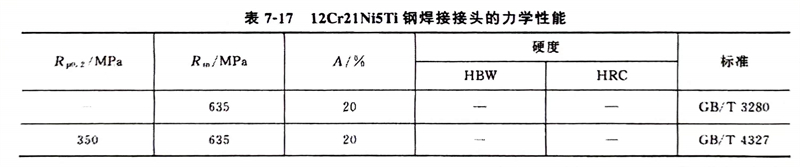

Cr21型雙相不銹鋼的焊接性良好，可以采用各種焊接方法進行焊接。采用與母材成分相同的焊接填充材料后，焊縫金屬的性能與母材相近。采用SMAW焊接時，也可使用不含穩定化元素的18-8型奧氏體不銹鋼焊條(tiao)。12Cr21Ni5Ti鋼焊后的力學性能見表7-17。

  焊(han)(han)(han)接Cr21型(xing)雙相不銹鋼(gang)的(de)焊(han)(han)(han)接方(fang)法(fa)有(you)焊(han)(han)(han)條電(dian)弧(hu)(hu)焊(han)(han)(han)和鎢極氬弧(hu)(hu)焊(han)(han)(han)。焊(han)(han)(han)條電(dian)弧(hu)(hu)焊(han)(han)(han)可(ke)(ke)選用(yong)E309和E309L型(xing)焊(han)(han)(han)條；氬弧(hu)(hu)焊(han)(han)(han)可(ke)(ke)選H0Cr20Ni14Mo3焊(han)(han)(han)絲作(zuo)為填充金屬(shu)。施焊(han)(han)(han)時，為了(le)防止熱影響區(qu)晶粒粗大，盡量使用(yong)小的(de)熱輸入，其他(ta)工(gong)藝措施與(yu)焊(han)(han)(han)接Cr18型(xing)雙相不銹鋼(gang)相同。
