Cr18型雙相不銹鋼(gang)發展概況。我國Cr18型雙(shuang)相不銹鋼的牌號有022Cr19Ni5Mo3Si2N和14Cr18Ni11Si4AlTi （1Cr18Ni11Si4AlTi）兩種。Cr18型雙相不銹鋼最早由瑞典在20世紀60年代初期開發成功，其牌號為3RE60。Cr18型的雙相不銹鋼是目前合金元素含量最低的雙相不銹鋼，是可焊性良好的耐應力腐蝕鋼種，它在氯化物介質中的耐孔蝕性能同317L不(bu)銹鋼相當，耐中性氯化物應力腐蝕性能顯著優于普通18-8型奧氏體不銹鋼，用于承受較低應力（≤00.2）和較低濃度氯化物條件下的設備和部件，尤其耐以孔蝕為起源的應力腐蝕效果顯著，它有較好的強度-韌性綜合性能、冷熱加工工藝性能及焊接性能，適用作結構材料。

   022Cr18Ni5Mo3Si2N 雙相不銹鋼簡介。022Cr18Ni5Mo3Si2N（原習慣牌號為00Cr18Ni5Mo3Si2N，3RE60）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21832、GB/T 21833等標準中。它屬于Cr18型雙相不銹鋼，該牌號材料包括鋼棒、鋼板、無縫鋼管、焊接鋼管等。該鋼耐應力腐蝕，相當于瑞典的3RE60雙相不銹鋼，對應的歐洲 EN 10216-7和EN 10217-7 標準牌號為X2CrNiMoSi18-5-3?，1.4424°。20世紀60年代初期瑞典開發出3RE60鋼，該鋼由瑞典 Sandvik廠生產，它用于紙漿和造紙工業。20世紀70年代初，中國在3RE60鋼的基礎上加入0.06％～0.10％的氮，調整了焊接熱影響區（HAZ）的鐵素體相與奧氏體相的比例，進一步改進了鋼的耐應力腐蝕破裂（SCC）性能，使00Cr18Ni5Mo3Si2鋼在中國得到了大量的推廣應用。

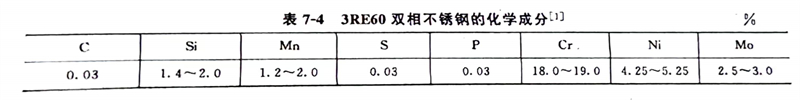

   中國Cr18型雙(shuang)相不銹(xiu)鋼(gang)化(hua)學成分(fen)(fen)見表7-1，美國、日本、歐洲的Cr18型雙(shuang)相不銹(xiu)鋼(gang)化(hua)學成分(fen)(fen)見表7-2，瑞典的3RE60雙(shuang)相不銹(xiu)鋼(gang)化(hua)學成分(fen)(fen)見表7-4。

    022Cr19Ni5Mo3Si2N 鋼(gang)性能(neng)(neng)。022Cr19Ni5Mo3Si2N鋼(gang)為超(chao)低(di)碳(tan)雙相不銹鋼(gang)，該(gai)鋼(gang)中碳(tan)含(han)量(liang)(liang)很低(di)，鉻的(de)含(han)量(liang)(liang)也不多(duo)，形成475℃脆(cui)(cui)性和。相脆(cui)(cui)化(hua)的(de)可能(neng)(neng)性不大，其雙相組(zu)織的(de)比(bi)例相對穩(wen)定。如果將它(ta)長期加(jia)熱(re)，因鋼(gang)中含(han)有(you)鉬(mu)和硅合金元素(su)(su)，仍有(you)出現。相脆(cui)(cui)化(hua)和475℃脆(cui)(cui)性的(de)可能(neng)(neng)，可通過980℃固溶處理(li)恢復到鋼(gang)原來的(de)相比(bi)例。該(gai)鋼(gang)與奧氏體型(xing)不銹鋼(gang)相比(bi)，具有(you)較低(di)的(de)焊接熱(re)裂紋(wen)傾向(xiang)；與鐵素(su)(su)體型(xing)不銹鋼(gang)相比(bi)，焊后脆(cui)(cui)化(hua)傾向(xiang)較低(di)，具有(you)良好的(de)焊接性。但(dan)是，在焊接熱(re)影(ying)(ying)響(xiang)區中會出現單相鐵素(su)(su)體組(zu)織，對焊接接頭耐應力腐(fu)蝕、晶間腐(fu)蝕和力學性能(neng)(neng)均有(you)影(ying)(ying)響(xiang)。

    Cr18型雙(shuang)相(xiang)不(bu)銹鋼用(yong)途。無論是瑞典的(de)(de)3RE60鋼，還是國內的(de)(de)022Cr19Ni5Mo3Si2N鋼都(dou)得到了(le)廣泛的(de)(de)應用(yong)，主要用(yong)在(zai)紙(zhi)漿和造(zao)紙(zhi)、煉(lian)油、化肥、化工(gong)和石油化工(gong)等(deng)工(gong)業領域，大多(duo)數用(yong)于制(zhi)造(zao)熱交(jiao)換器(qi)、冷凝冷卻(que)器(qi)等(deng)，許多(duo)情況(kuang)是代(dai)替304鋼和316鋼在(zai)應力(li)(li)腐(fu)蝕的(de)(de)環(huan)境下使用(yong)的(de)(de)；也有利(li)用(yong)雙(shuang)相(xiang)不(bu)銹鋼的(de)(de)高腐(fu)蝕疲勞強度，如用(yong)于制(zhi)造(zao)紙(zhi)壓(ya)力(li)(li)滾筒機、甲銨(an)(an)泵泵體等(deng)，也有用(yong)它(ta)與碳鋼相(xiang)近的(de)(de)線(xian)脹系數，如制(zhi)造(zao)合成甲醇廠的(de)(de)管(guan)式反應器(qi)等(deng)。022Cr19Ni5Mo3Si2N （00Cr18Ni5Mo3Si2）鋼在(zai)甲銨(an)(an)液中也有比316L（尿素級）鋼更(geng)好(hao)的(de)(de)耐(nai)腐(fu)蝕疲勞性(xing)能，在(zai)小化肥廠多(duo)年的(de)(de)甲銨(an)(an)泵泵體使用(yong)實踐證明，雙(shuang)相(xiang)不(bu)銹鋼有很好(hao)的(de)(de)耐(nai)低(di)周(zhou)腐(fu)蝕疲勞性(xing)能，可(ke)以(yi)代(dai)替 06Cr17Ni12Mo2Ti （0Cr18Ni12Mo3Ti）鋼使用(yong)。
