13Cr14Ni3W2VB 不銹鋼是含有鉻、鎳、鎢、釩、硼的馬氏體不銹耐熱鋼(gang)。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。
一、化學成分(fen)

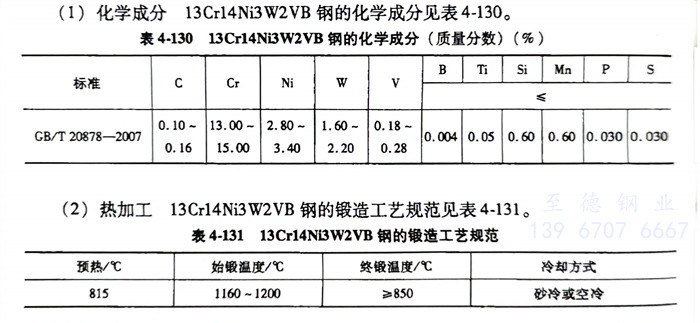

13Cr14Ni3W2VB 不(bu)銹鋼的化學成分見表4-130。
二、熱加(jia)工(gong)
13Cr14Ni3W2VB 不銹(xiu)鋼的鍛造工藝規范見(jian)表4-131。
三、預備熱處理(li)
預備熱處(chu)理(li)的過程如下：
1. 軟化退火：750～800℃，爐冷。
2. 完全(quan)退(tui)火：860～900℃，爐冷。
四(si)、淬火及回火
13Cr14Ni3W2VB 不銹鋼(gang)淬火(huo)溫(wen)(wen)度(du)為1020～1080℃，油冷。回(hui)(hui)火(huo)溫(wen)(wen)度(du)為200～600℃（根據零件需要選(xuan)擇回(hui)(hui)火(huo)溫(wen)(wen)度(du)）。
