13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼是含鉻、鎳、鎢、鉬、釩的馬氏體不(bu)銹耐熱鋼。該鋼具有良好的抗氧化性能和較好的韌性，在淡水和濕空氣中有較好的耐蝕性，可用于制作汽輪機葉片等。

一、化(hua)學成分

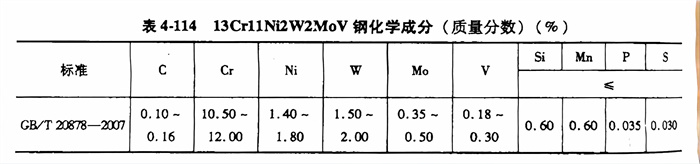

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹(xiu)鋼的化學成分見表(biao)4-114。

二、熱加工(gong)

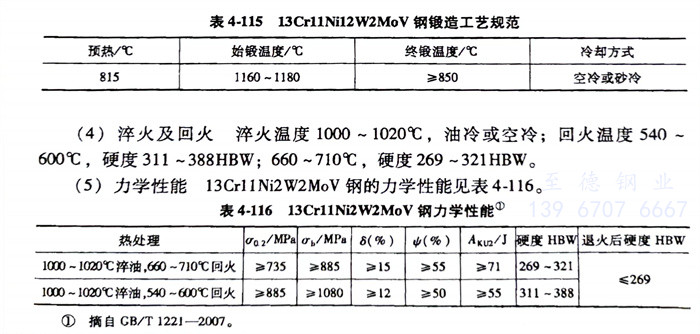

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不(bu)銹(xiu)鋼(gang)的鍛(duan)造工(gong)藝(yi)規(gui)范見表4-115。

三(san)、預備(bei)熱處(chu)理

  預備熱處理的過程如下：

    1. 正火溫度1000～1020℃，空冷(leng)。

    2. 退(tui)火(huo)溫度：780～850℃，緩冷，硬度≤269HBW。

四、淬火(huo)及回火(huo)

   淬火溫(wen)度(du)1000～1020℃，油冷或(huo)空(kong)冷；回(hui)火溫(wen)度(du)540～600℃，硬度(du)311～388HBW；660～710℃，硬度(du)269～321HBW。

五、力學性能

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的力學性能見表4-116。
