14Cr11MoV（1Cr11MoV）不銹(xiu)鋼(gang)是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化(hua)學(xue)成分

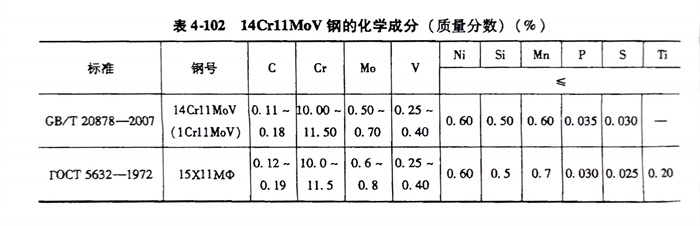

   14Cr11MoV（1Cr11MoV）不銹鋼的化學成分見表4-102。

二、熱加工

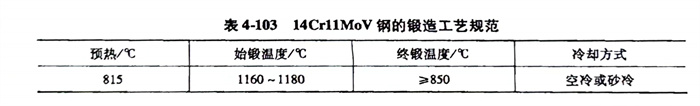

   14Cr11MoV（1Cr11MoV）不銹鋼的鍛造(zao)工藝規范見表4-103。

三、預備熱處理

  預(yu)備(bei)熱處理(li)的過程如下(xia)：

    1. 軟化退火：750～800℃；爐冷。

    2. 完(wan)全(quan)退火：860～900℃；爐冷，退火后硬度(du)≤200HBW。

四、淬火(huo)(huo)及(ji)回(hui)火(huo)(huo)

   14Cr11MoV（1Cr11MoV）不銹鋼淬火(huo)溫度(du)1030～1100℃，油(you)冷；回火(huo)溫度(du)720～740℃，空冷（根據零件需要選擇回火(huo)溫度(du)）。

五、力(li)學性(xing)能(neng)

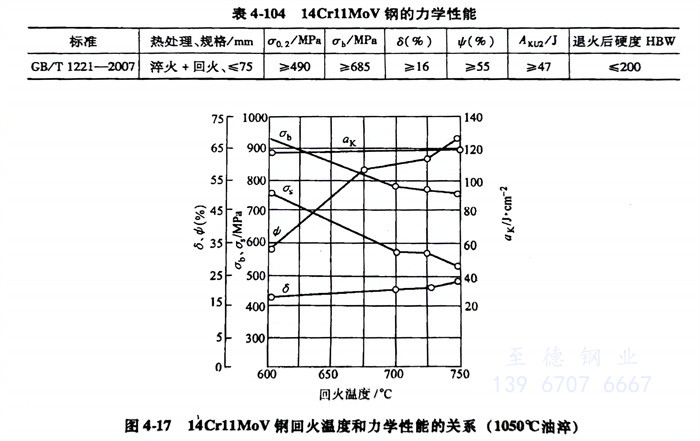

   14Cr11MoV（1Cr11MoV）不銹鋼的力學性能見表4-104，14Cr11MoV鋼回火溫度和(he)力學性能的關系(xi)見圖4-17。

六、焊接(jie)性

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
