12Cr12Mo（1Cr12Mo）不銹鋼是馬氏體不銹(xiu)耐熱鋼(gang)，在12Cr12鋼的基礎上加入鉬，比12Cr12鋼耐蝕性好。該鋼在一定溫度下能承受高應力，在淡水蒸汽條件下可耐腐蝕，可制作汽輪機葉片。

一、化學成分

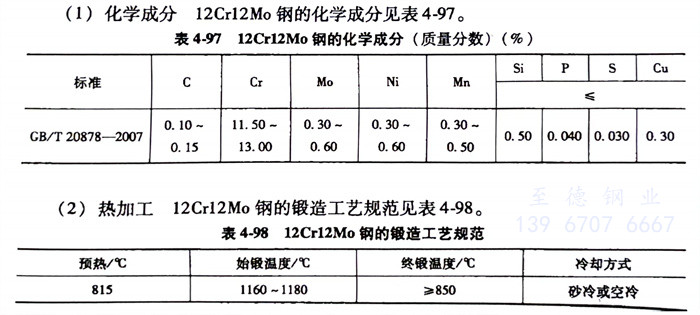

   12Cr12Mo（1Cr12Mo）不銹鋼的化學成分見表4-97。

二、熱加工

   12Cr12Mo（1Cr12Mo）不銹(xiu)鋼的鍛(duan)造工藝規(gui)范見表4-98。

三、預備熱(re)處理

  12Cr12Mo（1Cr12Mo）不銹鋼預備熱處理的過程如下：

    1. 軟化退火：750～800℃，爐(lu)冷。

    2. 完全退火：860～900℃，爐冷(leng)(leng)或爐冷(leng)(leng)至750℃出(chu)爐空冷(leng)(leng)，硬度≤255HBW。

四(si)、淬火(huo)及回火(huo)

   12Cr12Mo（1Cr12Mo）不銹鋼淬火溫度為950～1000℃，油冷；回火溫度為700～750℃，空冷（根據零件需要選擇回火溫度）。

五、力學(xue)性(xing)能

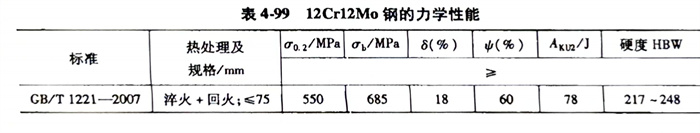

   12Cr12Mo（1Cr12Mo）不銹鋼(gang)的力學(xue)性能(neng)見(jian)表4-99。
