12Cr12（1Cr12）不銹鋼是馬氏體不(bu)銹耐熱鋼，該鋼在一定溫度下能承受高應力；在淡水、蒸汽條件下耐腐蝕，是制造汽輪機葉片及高應力部件的良好用鋼。

一(yi)、化學成分

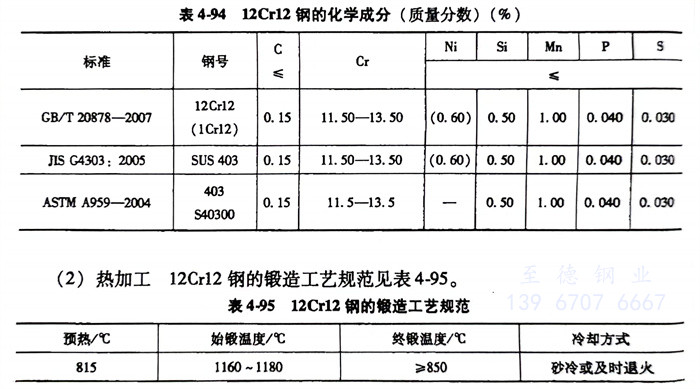

   12Cr12（1Cr12）SUS403、S40300不銹鋼的化(hua)學成分見表4-94。

二、熱加工

   12Cr12（1Cr12）SUS403、S40300不銹鋼(gang)的鍛造工藝(yi)規范見表4-95。

三、預備熱處理

  預(yu)備熱處理的(de)過程如下：

    1. 軟化退火：750～800℃爐冷。

    2. 完全退(tui)火：860～900℃爐冷或爐冷至750℃出爐空冷，硬度≤200HBW。

四、淬火及回火

   12Cr12（1Cr12）SUS403、S40300不銹鋼淬火溫度為(wei)950～1000℃，油(you)冷(leng)或水冷(leng)；回火溫度為(wei)700～750℃空冷(leng)，硬(ying)度≥170HBW。

五、力學性能

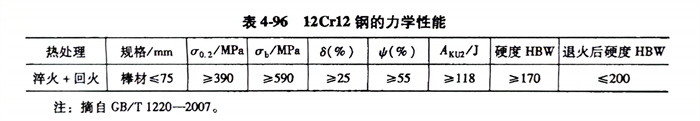

   12Cr12（1Cr12）SUS403、S40300不銹鋼(gang)的力學性能見(jian)表4-96。
